TSV91xA-Q1 系列單通道、雙通道和四通道運算放大器專為通用汽車應用而設計。此系列器件具有軌至軌輸入和輸出 (RRIO) 擺幅、寬帶寬 (8MHz) 和低失調電壓（0.3mV 典型值）等特性，專為需要在速度與功耗之間實現良好平衡的各種應用而設計。該系列運算放大器的單位增益穩定，具有超低輸入偏置電流，這些特性使其適用于具有高源阻抗的應用。該系列器件還具有低輸入偏置電流，適用于傳感器接口和有源濾波。

數據手冊：*附件：TSV912A-Q1 汽車級、雙通道、5.5V、8MHz、RRIO運算放大器技術手冊.pdf

TSV91xA-Q1 采用穩健耐用的設計，方便電路設計人員使用。特性包括具有單位增益穩定的集成 RFI-EMI 抑制濾波器，在過驅條件下不會出現反相，以及具有高靜電放電 (ESD) 保護（4kV HBM）。

特性
? 軌至軌輸入和輸出
? 低噪聲：1kHz 時為 18nV/√Hz
? 低功耗：550μA（典型值）
? 高增益帶寬：8MHz
? 工作電源電壓范圍是 2.5V 至 5.5V
? 低輸入偏置電流：1pA（典型值）
? 低輸入失調電壓：1.5mV（最大值）
? 低失調電壓漂移：±0.5μV/°C（典型值）
? ESD 內部保護：±4kV 人體放電模型 (HBM)
? 工作溫度范圍：–40°C 至 125°C

引腳功能和配置

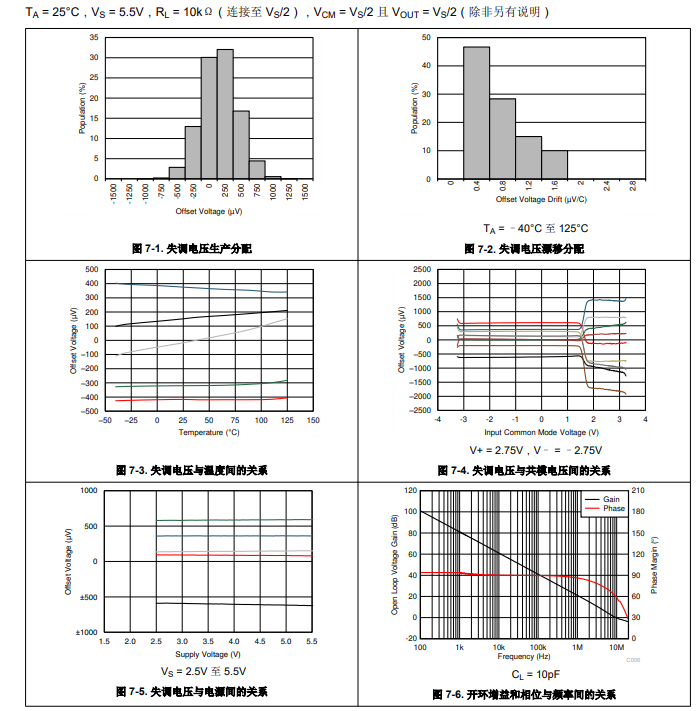

典型特性

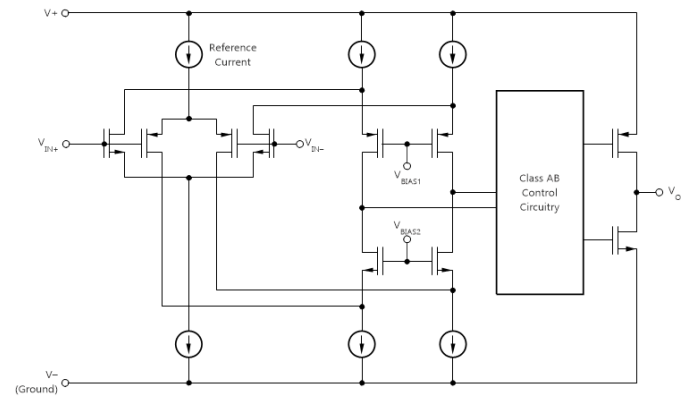

功能方框圖

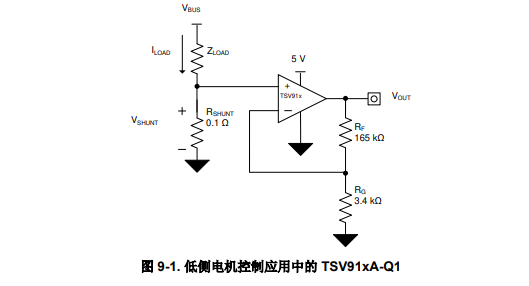

典型應用

應用
? 針對 AEC-Q100 1 級應用進行了優化
? 信息娛樂系統與儀表組
? 被動安全
? 車身電子裝置和照明
? 混合動力汽車/電動汽車逆變器和電機控制
? 車載充電器 (OBC) 和無線充電器
? 動力總成電流傳感器
? 高級駕駛輔助系統 (ADAS)
? 單電源、低側、單向電流感應電路
