LM3686 是一款降壓直流/直流轉換器，具有一個極低壓差線性穩壓器和一個低噪聲線性穩壓器，專為為超低電壓電路供電而優化。它提供三個輸出，在 2.7 V 至 5.5 V 的輸入電壓范圍內，組合負載電流高達 900 mA。

該器件為許多應用提供卓越的特性和性能。PWM 低噪聲和 PFM 低電流模式之間的自動智能切換提供了改進的系統控制。在全功率運行期間，固定頻率 3 MHz（典型值）PWM 模式可驅動最大約 70 mA 至 600 mA 的負載。遲滯 PFM 模式通過在輕負載和系統待機時將靜態電流降低到 28 μA（典型值）來延長電池壽命。內部同步整流提供高效率。
*附件：lm3686.pdf

三個使能 （EN_x） 引腳允許 DC-DC、后置穩壓線性穩壓器或單獨線性穩壓器單獨作。如果在后穩壓線性穩壓器啟動期間未啟用 DC-DC，則并聯小通晶體管從 V 向線性穩壓器供電電池最大 50 mA。在兩個使能一起升高的組合作中，小通晶體管被停用，大通晶體管提供 350 mA 輸出電流。在關斷模式下（EN_x 個引腳拉低），該器件會關閉，并將電池消耗降至 2.5 μA（典型值）。

LM3686 采用 12 引腳 DSBGA 封裝。3 MHz（典型值）的高開關頻率允許使用幾個微型表面貼裝元件。只需 6 個外部表面貼裝元件、1 個電感器和 5 個陶瓷電容器，即可實現 15.66 mm^2^總解決方案大小。

特性

• DC-DC 穩壓器
  • V OUT_DCDC = 1.2 V 至 2.5 V
  • 最大 I 為 600mA負荷
  • 3MHz 典型 PWM 固定開關頻率
  • 自動 PFM/PWM 模式切換
  • 內部同步整流
  • 內部軟啟動
• 雙軌線性穩壓器：LILO
  • 負載瞬變 < 50mV 峰值（典型值）
  • 線路瞬變 < 1 mV 峰值（典型值）
  • V OUT_LILO = 0.7 V 至 2 V
  • 70μA 典型值 IQ和 300mA 最大值 I負荷
• 線性穩壓器：LDO
  • 負載瞬變 < 80 mV 峰值（典型值）
  • 線路瞬變 < 1 mV 峰值（典型值）
  • V OUT_LDO = 1.5 V 至 3.3 V
  • 50μA 典型值 IQ和 350mA 最大值 I負荷
• 綜合全球功能
  • V電池最大≥ （V OUT_LILO + 1.5 V、2.7 V）
  • 由單節鋰離子電池或 3 節 NiMH/NiCd 電池供電
  • 100μA 我Q和 900mA 最大值 I負荷

參數

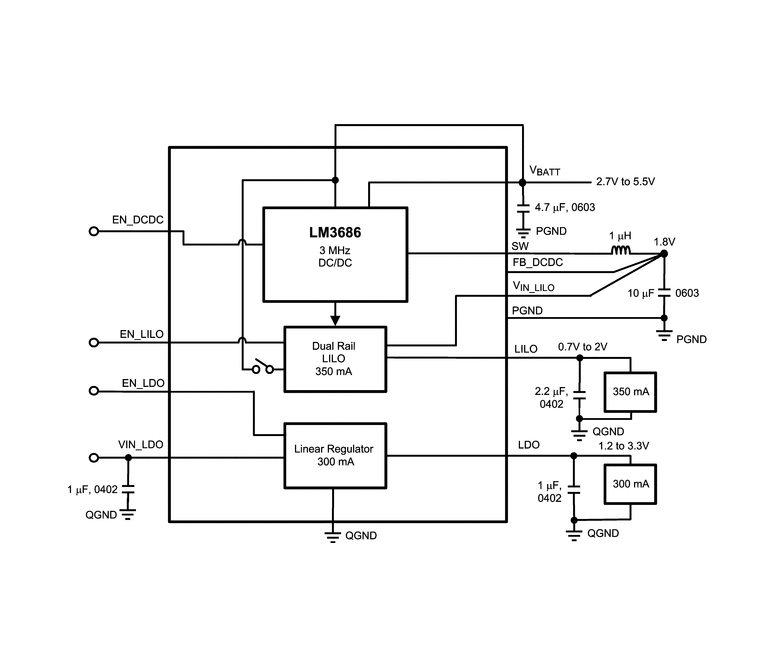

方框圖

一、產品概述

LM3686是一款集成了降壓DC-DC轉換器、低壓差線性穩壓器（LILO）和低噪聲線性穩壓器（LDO）的電源管理芯片。它專為超低電壓電路供電而設計，適用于移動TV、手持無線電、個人數字助理等便攜式設備。

二、核心特性

1. DC-DC轉換器

• ?輸入電壓范圍?：2.7V至5.5V。
• ?輸出電壓范圍?：1.2V至2.5V。
• ?最大負載電流?：600mA。
• ?固定開關頻率?：3MHz（典型值）。
• ?工作模式?：自動在PWM和PFM模式之間切換，以提高效率和延長電池壽命。
• ?內部同步整流?：減少功率損耗，提高效率。
• ?軟啟動?：限制啟動時的浪涌電流。

2. 低壓差線性穩壓器（LILO）

• ?輸出電壓范圍?：0.7V至2V。
• ?最大負載電流?：350mA。
• ?低負載瞬態響應?：峰值小于50mV。
• ? 高電源抑制比（PSRR） ?：提高輸出電壓穩定性。

3. 低噪聲線性穩壓器（LDO）

• ?輸出電壓范圍?：1.5V至3.3V。
• ?最大負載電流?：300mA。
• ?低負載瞬態響應?：峰值小于80mV。
• ?低噪聲?：適合對噪聲敏感的應用。

4. 其他特性

• ?單芯片集成?：減少了外部組件數量和PCB面積。
• ?獨立使能控制?：可分別控制DC-DC轉換器、LILO和LDO的開啟和關閉。
• ?過熱保護和短路保護?：提高系統可靠性。

三、應用

• ?便攜式設備?：如移動TV、手持無線電、個人數字助理等。
• ?電池供電設備?：需要高效電源管理的各種電池供電應用。

四、封裝與尺寸

• ?封裝類型?：DSBGA 12引腳封裝。
• ?尺寸?：2.435mm x 1.687mm，適合空間受限的應用。

五、設計指南

• ?電感選擇?：根據負載電流和輸出電壓選擇合適的電感值，以確保穩定性和效率。
• ?電容選擇?：
  • 輸入電容：至少4.7μF，推薦使用陶瓷電容。
  • 輸出電容：DC-DC轉換器至少10μF，LILO和LDO至少1μF，推薦使用陶瓷電容。
• ?布局布線?：遵循提供的布局布線指南，以減少噪聲和干擾。

六、文檔支持

• 提供了詳細的技術文檔、應用指南和設計支持資源，幫助用戶快速上手和設計。

七、注意事項

• 在設計和使用過程中，需嚴格遵守絕對最大額定值和推薦工作條件。
• 在處理靜電敏感器件時，需采取適當的防靜電措施。
