概述
MAX2754為單片、帶線性調制輸入的壓控振蕩器(VCO)，適用于2.4GHz至2.5GHz ISM頻段，尤其適合采用直接頻率調制發送結構的FSK調制系統。這個芯片除了標準的頻率調整輸入外還可以接收線性調制輸入。頻率調整范圍從1145MHz至1250MHz (1/2 LO)，可支持輸入頻率高達110MHz。VCO是基于Maxim專有的單片集成VCO技術，所有的VCO單元集中在一塊芯片上，包括變容二極管和電感器。
數據表：*附件：MAX2754 1.2GHz VCO，帶有線性調制輸入技術手冊.pdf

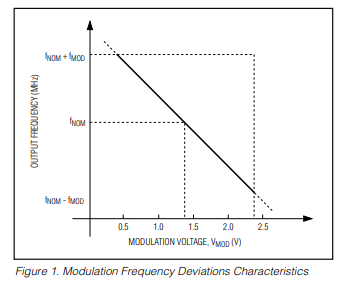

MAX2754線性調制輸入提供了一種在調諧輸入電壓范圍內以固定的調制靈敏度直接對VCO調頻的方法。在保證的頻率范圍內，典型的頻率偏差是-500kHz/V，線性度為±4%。輸入電壓的調整范圍是+0.4V至+2.4V，振蕩器的頻率由工廠預置，確保頻率限制范圍。振蕩器信號經過輸出放大器(內部匹配到50Ω)緩沖，以提供高輸出能力、并且使振蕩器與負載阻抗變化相隔離。

MAX2754的工作電壓為+2.7V至+5.5V。該芯片提供一種數控關斷模式，可實現靈活的電源管理。關閉后，電源電流減小到0.2μA。工作模式下能量消耗也只有41mW。

MAX2754采用8引腳μMAX?封裝，是世界上尺寸最小、完備的2.4GHz直接調制VCO解決方案。

應用

• 2.4GHz無繩電話
• 2.4GHz無線數據無線裝置
• Bluetooth?
• HomeRF WLAN

特性

• 完備的、單片VCO結構，內置電感和變容二極管調諧元件
• 保證1145MHz至1250MHz的調整范圍，支持1/2 LO應用
• 調制的線性度在±4%之內
• 精確的調制增益(-500kHz/V)
• 低相位噪聲(偏移4MHz處-137dBc/Hz)
• +2.7V至+5.5V單電源供電
• 低電流關斷模式
• 微型8引腳μMAX封裝

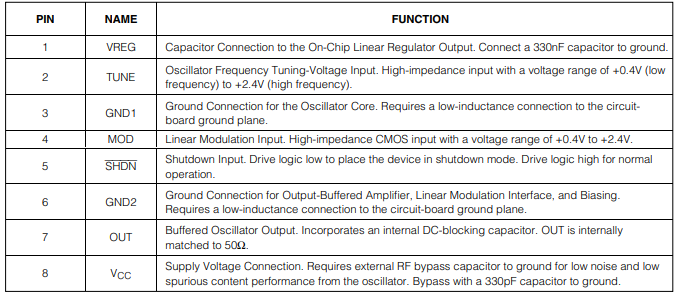

引腳配置描述

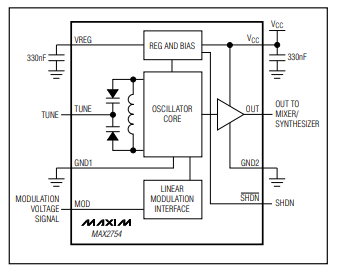

典型操作電路

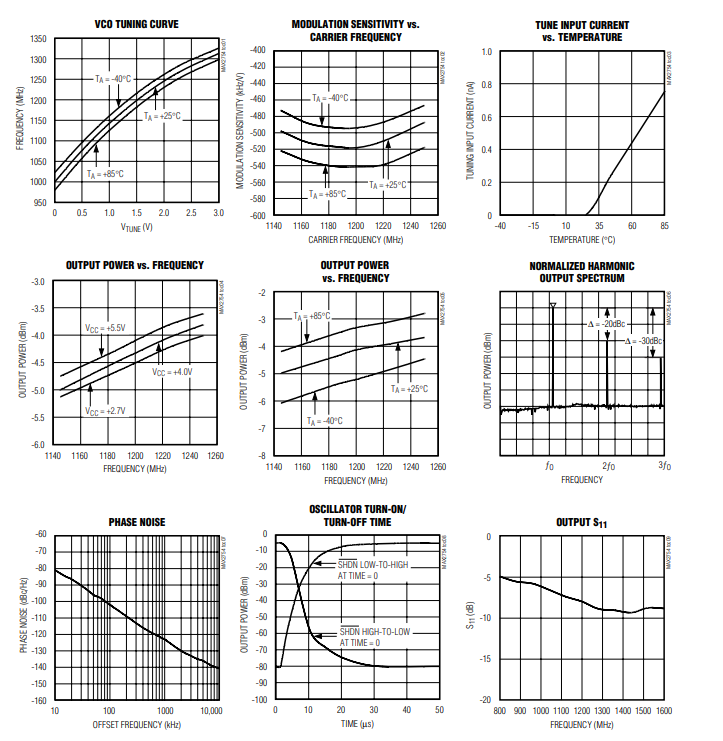

典型操作特性

應用信息

調諧輸入

調諧輸入通常連接到鎖相環（PLL）環路濾波器的輸出端。環路濾波器提供一個合適的低阻抗源?？杉尤胍粋€額外的RC濾波器級，以降低高頻噪聲和雜散信號。調諧輸入上的任何多余噪聲都會直接轉化為頻率調制（FM）噪聲，進而降低振蕩器的相位噪聲性能。因此，務必將調諧輸入中引入的噪聲降至最低。測試期間，可能需要一個低轉折頻率的簡單RC濾波器與調諧線上的電壓源配合，來濾除噪聲。

二進制頻移鍵控（FSK）應用

MAX2754專為在2.4GHz - 2.5GHz工業、科學和醫療（ISM）頻段運行的FSK應用而設計。具體而言，它針對那些采用直接TX調制架構的系統，在該架構中，壓控振蕩器（VCO）的頻率與要傳輸的數據信號（TX模式）直接相關。在這些系統中，VCO以射頻輸出頻率的一半運行，并與一個混頻器配合，為接收（RX）和發射（TX）模式生成最終的本地振蕩器（LO）信號。

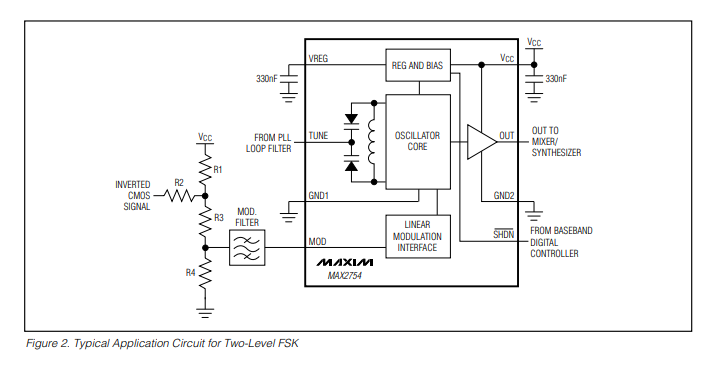

圖2展示了一個典型應用電路。為計算R1、R2、R3和R4，需確定調制電壓中心點（VMODB = +1.4V ）。按如下方式計算所需的調制電壓偏差： （文檔此處未給出具體計算方式 ）
