LM26480 是一款多功能電源管理單元 （PMU），針對低功耗數字應用進行了優化。該器件集成了兩個高效的 1.5A 降壓直流/直流轉換器和兩個 300mA 線性穩壓器。DC-DC 降壓轉換器提供 96% 的典型效率，可實現最低的功耗。功能包括軟啟動、欠壓鎖定、電流過載保護、熱過載保護和內部上電復位 （POR） 電路，該電路可監控降壓 1 和 2 的輸出電壓電平。
*附件：lm26480.pdf

特性

• 輸入電壓：2.8 V 至 5.5 V
• 與高級應用處理器和 FPGA 兼容
• 兩個 LDO，用于為內部處理器功能和 I/O 供電
• 精密內部基準
• 熱過載保護
• 電流過載保護
• 用于 Buck1 和 Buck2 的外部上電復位功能
• 欠壓鎖定檢測器，用于監控輸入電源電壓
• 降壓型 DC-DC 轉換器 （Buck）
  • 1.5A 輸出電流
  • V外從：
  • 降壓 1：1.5 A 時為 0.8 V 至 2 V
  • Buck2 ： 1.5 A 時為 1 V 至 3.3 V
  • 效率高達 96%
  • ±3% FB 電壓精度
  • 2MHz PWM 開關頻率
  • PWM 至 PFM 在低負載下自動模式切換
  • 自動軟啟動
• 線性穩壓器 （LDO）
  • V外1 V 至 3.5 V
  • ±3% FB 電壓精度
  • 300mA 輸出電流
  • 25mV（典型值）壓差

參數

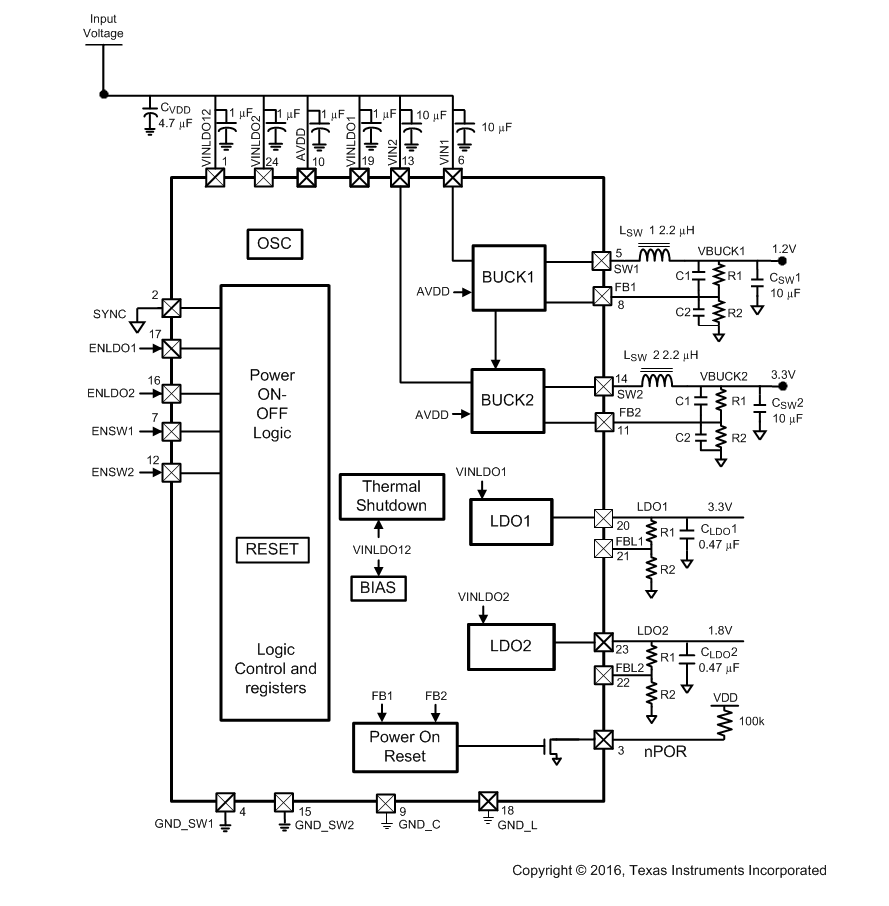

方框圖

一、產品概述

LM26480是一款多功能的電源管理單元（PMU），專為低功耗數字應用設計。它集成了兩個高效的1.5A降壓DC-DC轉換器和兩個300mA的線性穩壓器（LDO），適用于需要多種電源電壓的復雜數字系統。

二、核心特性

1. DC-DC轉換器

• ?輸出電流?：每個轉換器最大可達1.5A。
• ?輸出電壓范圍?：
  • Buck1：0.8V至2V
  • Buck2：1V至3.3V
• ?效率?：高達96%。
• ?工作模式?：PWM（脈沖寬度調制）和PFM（脈沖頻率調制）自動切換，以適應不同負載條件。
• ?軟啟動?：減少啟動時的浪涌電流。
• ?保護功能?：過流保護、過熱保護和欠壓鎖定（UVLO）。

2. LDO

• ?輸出電流?：每個LDO最大可達300mA。
• ?輸出電壓范圍?：1V至3.5V。
• ?低壓差?：典型值為25mV。
• ? 高電源抑制比（PSRR） ?：提供穩定的輸出電壓。

3. 其他功能

• ? 外部電源復位（POR） ?：監測Buck1和Buck2的輸出電壓，并在電壓不穩定時提供復位信號。
• ?同步功能?（可選）：允許使用外部時鐘信號同步內部振蕩器。
• ?熱關斷保護?：防止芯片過熱損壞。

三、應用

• ?核心數字電源?：為處理器和FPGA等數字核心供電。
• ?外圍I/O電源?：為各種外圍接口和傳感器供電。
• ?低功耗數字應用?：如便攜式設備、無線傳感器網絡等。

四、封裝與尺寸

• 采用WQFN 24引腳封裝，尺寸為4mm x 4mm，適合空間受限的應用。

五、設計指南

• ?電感選擇?：推薦使用2.2μH的電感，以確保穩定性和效率。
• ?電容選擇?：
  • 輸入電容：至少4.7μF，推薦使用陶瓷電容。
  • 輸出電容：每個Buck轉換器至少10μF，LDO至少1μF，推薦使用陶瓷電容。
• ?布局布線?：提供了詳細的布局布線指南，以減少噪聲和干擾，提高電源質量。

六、文檔支持

• 提供了技術文檔、工具、軟件和社區資源鏈接，方便用戶獲取更多幫助和支持。

七、注意事項

• 在設計和使用過程中，需嚴格遵守絕對最大額定值和推薦工作條件，以防止損壞芯片。
• 在處理靜電敏感器件時，需采取適當的防靜電措施。
