概述
MAX2750AUA是完整的壓控振蕩器(VCO)，設計用于2370MHz至2470MHz頻率范圍。該IC在微小的8引腳μMAX?封裝內包含了完全集成的振蕩器和輸出緩沖器。

諧振回路的電感和變容二極管組件都集成在片上，可極大的簡化芯片應用。所需的外部器件僅為一些電源旁路電容。IC設計為直接連接至VCO調諧電壓輸入和VCO緩沖輸出。調諧電壓輸入范圍為+0.4V至+2.4V，振蕩器頻率調諧范圍在工廠經過調整以保證其范圍。輸出信號通過放大級緩沖(內部匹配至50Ω)，以提供較高輸出功率并將器件與負載阻抗變化相隔離。

MAX2750AUA工作于+2.7V至+5.5V電源電壓范圍。內部穩壓的振蕩器電源電壓省去了VCO的外部LDO穩壓器。IC還提供數字控制的關斷模式，允許進行復雜的供電管理。在關斷狀態，電源電流減小至低于2μA。
數據表：*附件：MAX2750AUA 2.4GHz單芯片壓控振蕩器技術手冊.pdf

MAX2750AUA EDA模型下載鏈接：

http://www.asorrir.com/p/e334055960

應用

• 2.4GHz ISM波段

特性

• 保證頻率調節范圍：2370MHz至2470MHz
• 片內諧振電路
• 內部匹配的輸出緩沖放大器
• 低電流關斷模式
• +2.7V至+5.5V電源電壓范圍
• 微小的8引腳μMAX封裝
• -40°C至+125°C溫度范圍

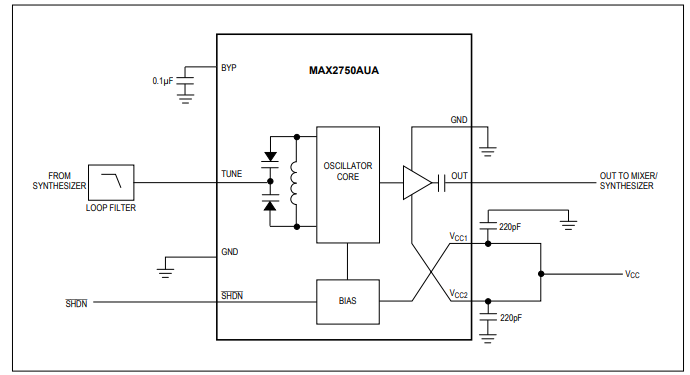

典型操作電路

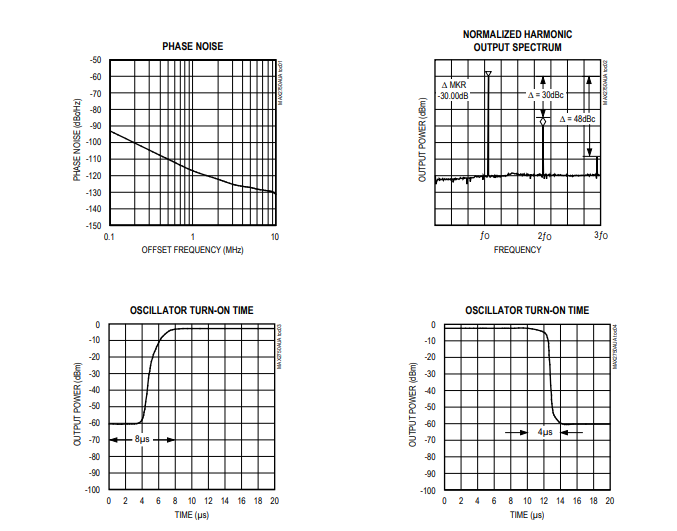

典型操作特性

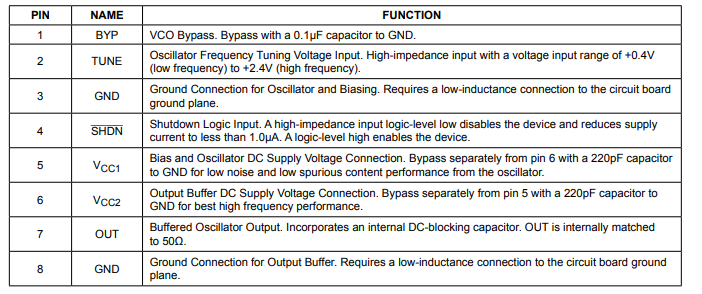

引腳描述

應用電路

詳細說明

振蕩器

MAX2750AUA壓控振蕩器（VCO）采用LC振蕩器拓撲結構，將所有關鍵組件集成在芯片上。這種全單片式方法提供了一個極其易于使用的VCO，相當于一個VCO模塊。頻率由連接到變容二極管（內部連接到變容二極管）的調諧引腳的電壓控制。VCO核心采用差分拓撲結構，以提供穩定的頻率與電源電壓關系，并提高對負載變化的抗擾度。此外，在振蕩器核心之后有一個緩沖放大器，用于提供額外的隔離，以防止負載變化，并提高輸出功率。

輸出緩沖器

來自核心的振蕩器信號驅動一個輸出緩沖放大器。該放大器內部匹配至50Ω，包括一個片上隔直電容。無需任何外部組件。輸出放大器有自己的VCC和GND引腳，以盡量減少負載牽引效應。該放大器將振蕩器信號提升到適合驅動大多數射頻混頻器的電平。

布局問題

對于高頻信號，始終使用受控阻抗線（微帶線、共面波導等）。始終將去耦電容盡可能靠近VCC引腳放置；對于較長的VCC線路，可能需要在離器件更遠的位置添加額外的去耦電容。始終提供一條低電感接地路徑，并使接地過孔盡可能靠近器件。不建議在接地焊盤上使用散熱連接盤。

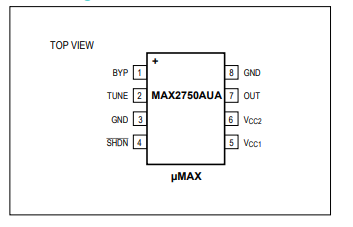

引腳配置

應用信息

調諧輸入

調諧輸入通常連接到鎖相環（PLL）環路濾波器的輸出。環路濾波器提供一個適當的低阻抗源。輸入可能包含一個額外的RC濾波器級，以減少高頻噪聲和雜散信號。調諧輸入上的任何多余噪聲會直接轉換為頻率調制（FM）噪聲，這會降低振蕩器的相位噪聲性能。因此，在測試期間盡量減少調諧輸入上引入的噪聲很重要。可能需要一個簡單的RC濾波器與調諧線上的電壓源一起使用，以濾除噪聲。
