LMV93x-N-Q1 系列（LMV931-N-Q1 單路、LMV932-N-Q1 雙路和 LMV934-N-Q1 四路）是低電壓、低功耗的運算放大器，符合 AEC-Q100 1 級的要求，可適用于汽車 應用。LMV93x-N-Q1 系列可在 1.8V 至 5.5V 的電源電壓工作，具有軌至軌輸入和輸出。輸入共模電壓在電源基礎上向外擴展了 200mV，因此可為用戶提供超出電源電壓范圍的增強功能。無負載時輸出擺幅為軌至軌，當電源為 1.8V，負載為 600? 時，輸出擺幅在距離軌 105mV 的范圍內。LMV93x-N-Q1 器件經過優化，可在 1.8V 電壓下工作，是便攜式雙電芯電池供電系統和單電芯鋰離子電池系統的理想之選。

數據手冊：*附件：LMV934-N-Q1 汽車級、四路、5.5V、1.5MHz、65mA輸出電流、RRIO運算放大器技術手冊.pdf

LMV93x-N-Q1 器件具有出色的速度功耗比，可在 1.8V 電源電壓下以非常低的電源電流實現 1.4 MHz 的增益帶寬積。LMV93x-N-Q1 器件可驅動 600? 負載和高達 1000pF 的電容性負載，同時盡可能減小振鈴。這些器件還具有 101dB 的高直流增益，適用于低頻 應用。

單路 LMV93x-N-Q1 采用節省空間的 5 引腳 SC-70 和 SOT-23 封裝。雙路 LMV932-N-Q1 采用 8 引腳 SOIC 封裝，四路 LMV934-N-Q1 采用 14 引腳 TSSOP 封裝。這些小型封裝是汽車類 應用。

特性
? 符合汽車類 標準
? 具有符合 AEC-Q100 標準的下列特性：
– 器件溫度 1 級：-40℃ 至 +125℃ 的環境運行溫度范圍
– 器件 HBM ESD 分類等級 02
– 器件 CDM ESD 分類等級 C5
? 典型的 1.8V 電源值（除非另有說明）
? 可在 1.8V、2.7V 和 5V 指定電壓下工作
? 輸出擺幅
– 600? 負載時，電源軌擺幅 80mV
– 2k? 負載時，電源軌擺幅 30mV
? VCM 超出電源軌 200mV
? 電源電流（每個通道）100μA
? 增益寬帶積 1.4MHz
? 最大 VOS 4mV
? 超小型封裝
? 溫度范圍：?40°C 至 +125°C
? 使用 LMV93x-N-Q1 并借助 WEBENCH? PowerDesigner 創建設計方案

引腳功能和配置

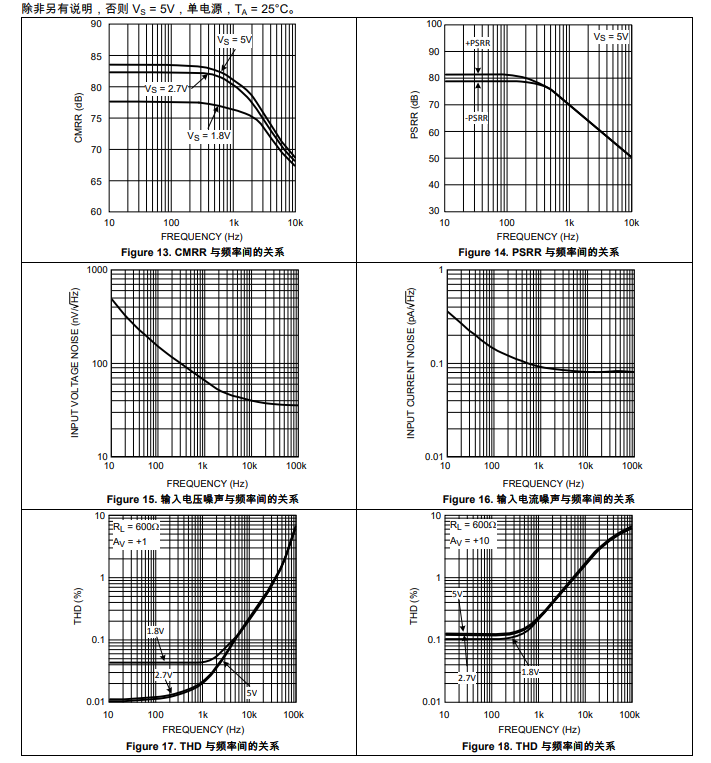

典型特性

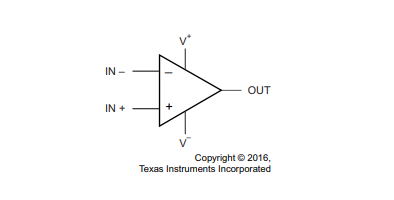

功能方框圖

應用
? 引擎控制單元 (ECU)
? 車身控制模塊 (BCM)
? 電池管理系統 (BMS)
? 超聲波測距和激光雷達
? 乘員檢測
? 信息娛樂系統
