THS4541 是一款低功耗、電壓反饋、全差分放大器 (FDA)，輸入共模范圍低于負軌和軌到軌輸出。THS4541 專為低功耗數據采集系統而設計，其中高密度對于高性能模數轉換器 (ADC) 或數模轉換器 (DAC) 接口設計至關重要。

數據手冊：*附件：THS4541 高速差動、IO、放大器技術手冊.pdf

THS4541 具有所需的負電源軌輸入，可用于連接直流耦合、以接地為中心的源信號。此負電源軌輸入搭配軌到軌輸出，只需使用一個 2.7V 至 5.4V 的電源，即可輕松將單端接地基準雙極信號源與各種逐次逼近寄存器 (SAR)、Δ-Σ 或流水線 ADC 相連接。

THS4541 在 –40°C 至 +125°C 的額定寬溫度范圍內運行，并且采用 16 引腳 VQFN 封裝和 10 引腳 WQFN 封裝。

特性
? 全差分放大器 (FDA) 架構
? 帶寬：500MHz (G = 2V/V)
? 增益帶寬積：850MHz
? 壓擺率：1500V/μs
? HD2：10MHz 時為 –95dBc（2VPP，RL = 500?）
? HD3：10MHz 時為 –90dBc（2VPP，RL = 500?）
? 輸入電壓噪聲： 2.2nV/√Hz (f > 100kHz)
? 低溫漂：±0.5μV/°C（典型值）
? 負電源軌輸入 (NRI)
? 軌到軌輸出 (RRO)
? Rload ≥ 50Ω 時仍可穩定運行
? 輸出共模控制
? 電源：
– 單電源電壓范圍：2.7V 至 5.4V
– 雙電源電壓范圍：±1.35V 至 ±2.7V
– 靜態電流：10.1mA（5V 電源）
? 斷電能力：2μA（典型值）

引腳功能和配置

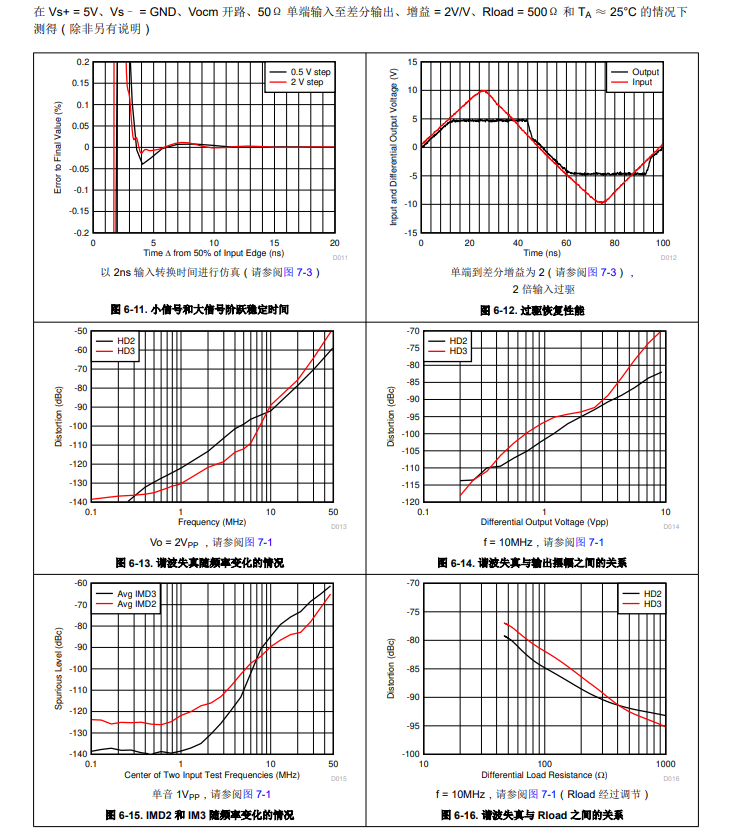

典型特性

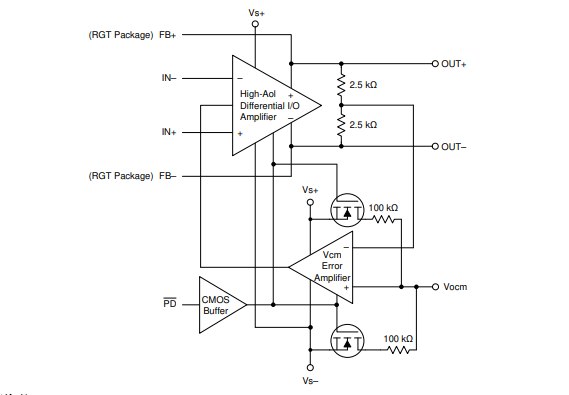

功能方框圖

應用
? 低功耗高性能 ADC 驅動器：
– SAR、Δ-Σ 和流水線
? 低功耗、高性能（直流或交流耦合）：
– 單端轉差分放大器
– 差分轉差分放大器
? 差分有源濾波器
? 實現 DAC 輸出的差分跨阻
? ADC3xxx 系列低功耗、高性能 ADC 的直流耦合或
交流耦合接口
? 與 ADA4932-1 (VQFN-16) 引腳兼容
