THS4541 高速差動 I/O 放大器

數據： THS4541 Negative Rail Input, Rail-to-Rail Output, Precision, 850-MHz Fully Differential Amplifier 數據表

描述

THS4541是一款低功耗，電壓反饋，全差動放大器（FDA），輸入共模范圍低于負軌和軌道到軌輸出。專為低功耗數據采集系統而設計，其中高密度對于高性能模數轉換器（ADC）或數模轉換器（DAC）接口設計至關重要。

THS4541功能連接直流耦合，以地為中心的源信號時所需的負軌輸入。這種負軌輸入具有軌到軌輸出，允許單端，接地參考雙極信號源與各種SAR，ΔΣ或流水線ADC之間的接口，只需一個+ 2.7V至+ 5.4V電源。

THS4541的工作溫度范圍為-40°C至125°C，采用16引腳VQFN和10引腳WQFN封裝。

特性

全差動放大器（FDA）架構
帶寬：500 MHz（G = 2 V /V）
增益帶寬積：850 MHz
壓擺率：1500 V /μs

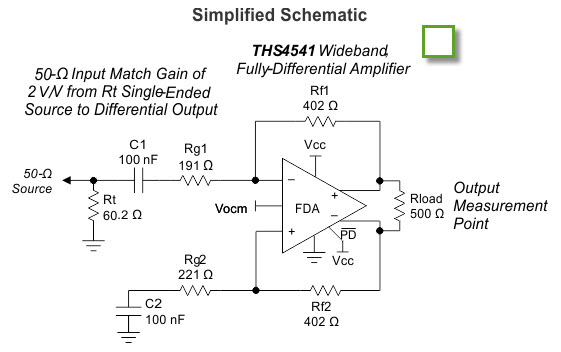

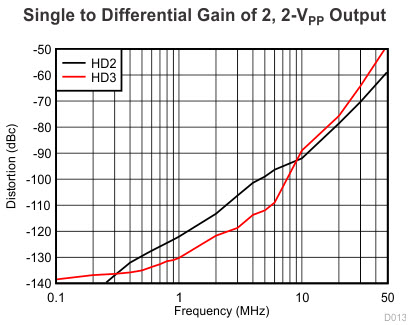

HD ₂：10 MHz時為-95 dBc（2 V _PP，R _L =500Ω）
HD ₃：在10 MHz時為-90 dBc（2 V _PP，R _L =500Ω）
輸入電壓噪聲：2.2 nV / Hz （f> 100 kHz）
低失調漂移：±0.5μV/°C（典型值）
負軌輸入（NRI）
導軌 - 軌至輸出（RRO）
Rload的穩健操作≥50Ω
輸出共模控制
電源：
- 單 - 供電電壓范圍：2.7 V至5.4 V
- 分離電源電壓范圍：±1.35 V至±2.7 V
- 靜態電流：10.1 mA（5 V電源）
斷電能力：2μA（典型值）

參數與其它產品相比?高速運算放大器 (GBW>=50MHz)

?
Architecture
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
BW @ Acl (MHz)
Acl, min spec gain (V/V)
Slew Rate (Typ) (V/us)
Vn at Flatband (Typ) (nV/rtHz)
Vn at 1kHz (Typ) (nV/rtHz)
Iq per channel (Typ) (mA)
Vos (Offset Voltage @ 25C) (Max) (mV)
Rail-to-Rail
Features
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
CMRR (Typ) (dB)
Input Bias Current (Max) (pA)
Offset Drift (Typ) (uV/C)
GBW (Typ) (MHz)
Output Current (Typ) (mA)
2nd Harmonic (dBc)
3rd Harmonic (dBc)
@ MHz
?

THS4541	THS4524	THS4531A	THS4551	THS4552	THS4561
Fully Differential Voltage FB ? ?	Fully Differential Voltage FB ? ?	Fully Differential Voltage FB ? ?	Bipolar Fully Differential Voltage FB ? ?	Bipolar Fully Differential Voltage FB ? ?	Fully Differential ? ?
1 ? ?	4 ? ?	1 ? ?	1 ? ?	2 ? ?	1 ? ?
2.7 ? ?	2.5 ? ?	2.5 ? ?	2.7 ? ?	2.7 ? ?	2.85 ? ?
5.4 ? ?	5.5 ? ?	5.5 ? ?	5.4 ? ?	5.4 ? ?	12.6 ? ?
620 ? ?	145 ? ?	36 ? ?	150 ? ?	150 ? ?	70 ? ?
1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?
1500 ? ?	490 ? ?	220 ? ?	220 ? ?	220 ? ?	130 ? ?
2.2 ? ?	4.6 ? ?	10 ? ?	3.3 ? ?	3.3 ? ?	5 ? ?
33 ? ?	5.2 ? ?	10 ? ?	3.3 ? ?	3.3 ? ?	5 ? ?
10.1 ? ?	1.14 ? ?	0.25 ? ?	1.35 ? ?	1.37 ? ?	0.82 ? ?
0.45 ? ?	2 ? ?	0.4 ? ?	0.175 ? ?	0.265 ? ?	0.2 ? ?
In to V- Out ? ?	In to V- Out ? ?	In to V- Out ? ?	In to V- Out ? ?	In to V- Out ? ?	In to V- Out ? ?
Small Size Shutdown ? ?	Shutdown ? ?	Small Size Shutdown ? ?	Small Size Shutdown ? ?	Shutdown ? ?	Shutdown ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?
-40 to 125 ? ?	-40 to 85 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?
QFN VQFN ? ?	TSSOP ? ?	QFN SOIC VSSOP ? ?	QFN VQFN VSSOP ? ?	TSSOP WQFN ? ?	VQFN VSSOP ? ?
10QFN: 4 mm2: 2 x 2(QFN) 16VQFN: 9 mm2: 3 x 3(VQFN) ? ?	38TSSOP: 62 mm2: 6.4 x 9.7(TSSOP) ? ?	10QFN: 4 mm2: 2 x 2(QFN) 8SOIC: 29 mm2: 6 x 4.9(SOIC) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	10QFN: 4 mm2: 2 x 2(QFN) 16VQFN: 9 mm2: 3 x 3(VQFN) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	16TSSOP: 32 mm2: 6.4 x 5(TSSOP) 24WQFN: 16 mm2: 4 x 4(WQFN) ? ?	16VQFN: 9 mm2: 3 x 3(VQFN) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?
100 ? ?	102 ? ?	116 ? ?	110 ? ?	110 ? ?	110 ? ?
13000000 ? ?	900000 ? ?	250000 ? ?	1500000 ? ?	1500000 ? ?	200000 ? ?
0.5 ? ?	2 ? ?	3 ? ?	0.45 ? ?	0.45 ? ?	0.3 ? ?
850 ? ?	95 ? ?	27 ? ?	135 ? ?	135 ? ?	60 ? ?
100 ? ?	55 ? ?	26 ? ?	45 ? ?	65 ? ?	35 ? ?
140 ? ?	133 ? ?	129 ? ?	128 ? ?	128 ? ?	110 ? ?
140 ? ?	141 ? ?	138 ? ?	139 ? ?	139 ? ?	115 ? ?
0.1 ? ?	0.001 ? ?	0.001 ? ?	0.1 ? ?	0.1 ? ?	?
