概述
ADI公司創新的分集接收機芯片組是一款緊湊的綜合解決方案，提供兩個中頻至基帶分集通道，片內集成自動增益控制、接收信號強度指示器、高分辨率數字控制振蕩器(NCO)和數字濾波。

該芯片組內置ADI公司的雙通道中頻采樣模數轉換器AD6600和雙通道抽取接收機芯片AD6620。同時配置適當的外部元件，能夠處理各種各樣的空中接口標準，包括GSM、CDMA、IS136、PHS，以及用于尋呼系統和無線固定接入接收機的專有調制方案。

該分集接收機基于ADI公司的新一代接收機架構，用數字濾波器取代了靈敏的模擬濾波器，從而顯著降低成本、縮小尺寸。完整的參考設計所展示的較佳布局，不僅可降低噪聲，還使跨通道耦合降至較小。
數據表：*附件：AD6600分集接收機芯片組技術手冊.pdf
特性

• 雙路中頻輸入，70 MHz至250 MHz
  分集或兩路獨立的中頻信號
  獨立的衰減路徑
• 過采樣RF通道
  20 MSPS（單載波）
  10 MSPS/通道（分集模式）
• 5 V單電源
  輸出DVCC：3.3 V或5 V
• 功耗：775 mW
• 總信號范圍：90+ dB
  自動增益調整(AGC)：30 dB
  模數轉換器：60 dB
  處理增益后范圍大于100 dB
• 數字輸出
  11位ADC字
  3位RSSI字
  2x時鐘，A/B指示器

框圖

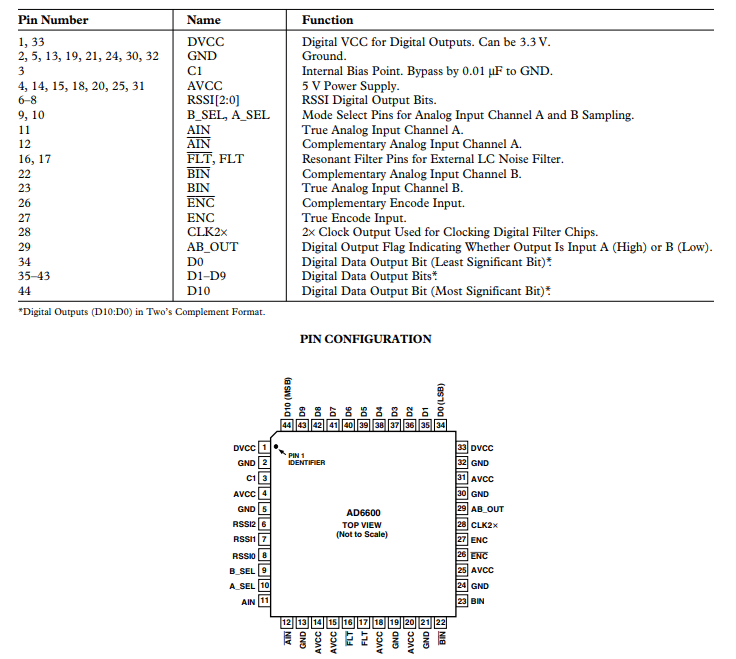

引腳配置描述

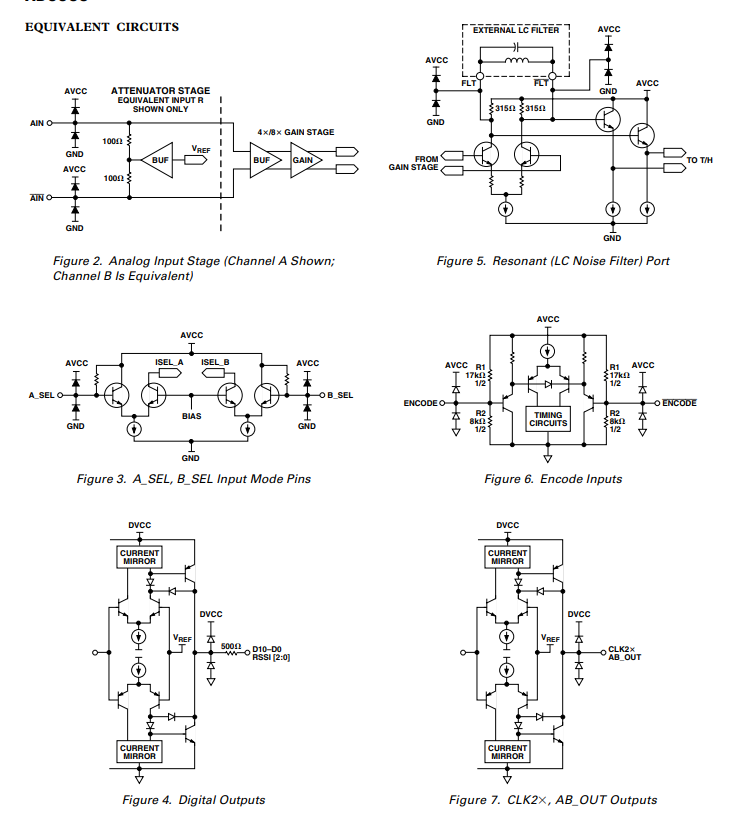

等效電路

工作原理

AD6600是一款雙通道、增益可變的ADC，它將模擬中頻（IF）電路與高速數據轉換功能集成在一起。每個模擬輸入級是一個1 GHz、0 dB至 - 24 dB、相位補償的單步衰減器，每級的步進大小為12 dB。兩個輸入級均驅動一個模擬多路復用功能，該功能之后是一個12 dB/18 dB增益放大器。單個低噪聲增益放大器需要在所需的中頻（IF）上進行諧振。該諧振濾波器端口提供寬輸入帶寬（450 MHz）的跟蹤保持功能，由一個11位峰值檢測數字轉換器（ADC）進行高速同步采樣。峰值檢測器可在兩個通道上監測模擬信號強度。峰值檢測器驅動RSSI（接收信號強度指示）電路，該電路在逐個時鐘周期的基礎上自動調整增益。三個RSSI指示位以及在ADC輸出端提供的11個指數位采用指數和尾數數據格式。這些集成組件共同構成了一個中頻采樣、高動態范圍的ADC系統。

通過使用自動增益控制功能來查看該器件，可將其視為一個“增益可變”的器件。本數據手冊中提及的增益控制旨在盡可能寬的范圍內保持恒定的信噪比（SNR）。

如前所述，AD6600具有浮點輸出：11個尾數比特位和3個指數比特位。如圖16所示，在最低功率電平下，SNR會隨著輸入功率每增加1 dB而增加1 dB。在該范圍內，AD6600設置為最大增益。然而，當輸入電平達到增益可變級（約 - 42 dBFS）時，SNR會保持在約50 dB和56 dB之間。盡管圖16中包含44 dB和56 dB的點，以及66 dB的點，但這并不表示存在差異，因為在12 dB和18 dB之間的增益放大器切換時，SNR與單一增益之間存在細微差異（大約 - 12 dBFS）。最終，在超過最大RSSI范圍1 dB后，SNR每增加1 dB輸入功率，就會增加1 dB，直至達到轉換器的滿量程。同樣，這種性能與典型模擬AGC環路的效果非常相似。

AD6600子電路

輸入步進衰減器和增益級

AD6600有兩個相同的輸入衰減器，即通道A和通道B。這兩個雙輸入通常用作分集模式，用于處理兩個獨立的IF信號。在過采樣模式下使用該器件時，在這種情況下，該輸入通道為單通道。衰減器的步進值為0 dB、 - 12 dB和 - 24 dB。衰減器的設置基于RSSI級（見峰值檢測器/RSSI部分）的判定。衰減器的輸出連接到一個模擬多路復用器，該多路復用器選擇通道A或通道B，以便后續處理（見輸入模式）。所選信號驅動一個雙增益放大器，設置為12 dB或18 dB；所選增益同樣由RSSI級決定。因此，根據信號衰減和增益的所有可能組合，輸入信號會以6 dB為步長，接收 - 12 dB到 + 18 dB的電壓增益。總體而言，增益匹配通常在0.1 dB以內。憑借1 GHz的帶寬，可通過前端范圍從0.2度到0.5度（取決于輸入頻率）的相位調諧來匹配輸入。另外，為確保無調幅 - 調相失真，可仔細設置阻抗。
