概述
ADF4156是一款6.2 GHz小數N分頻頻率合成器，用來在無線接收機和發射機的上變頻和下變頻部分實現本振。它由低噪聲數字鑒頻鑒相器(PFD)、精密電荷泵和可編程參考分頻器組成。它內置一個Σ-Δ型小數插值器，能夠實現可編程小數N分頻。INT、FRAC和MOD寄存器可構成一個總N分頻器(N = (INT + (FRAC/MOD)))。RF輸出相位可通過編程設置，適合要求輸出與基準之間存在特定相位關系的應用。ADF4156還具有周跳減少電路，可進一步縮短鎖定時間，而無需修改環路濾波器。

所有片內寄存器均通過簡單的三線式接口進行控制。該器件采用2.7 V至3.3 V電源供電，不用時可以關斷。
數據表：*附件：ADF4156 6.2GHz小數N分頻頻率合成器技術手冊.pdf

應用
? 有線電視設備
? 移動無線電通訊基站（WiMAX、GSM、PCS、DCS、SuperCell 3G、CDMA、W-CDMA）
? 無線手機（GSM、PCS、DCS、CDMA、WCDMA）
? 無線局域網(LAN)、PMR
? 通信測試設備

特性

• RF帶寬達6.2 GHz
• 2.7 V至3.3 V電源
• 獨立的電荷泵電源VP可提供擴展的調諧電壓
• 可編程小數模數
• 可編程電荷泵電流
• 三線式串行接口
• 數字鎖定檢測
• 掉電模式
• 與ADF4110、ADF4111、ADF4112、ADF4113、ADF4106、ADF4153和ADF4154頻率合成器引腳兼容
• 可編程RF輸出相位
• 利用ADIsimPLL可實現環路濾波器設計
• 減少周跳以縮短鎖定時間

框圖

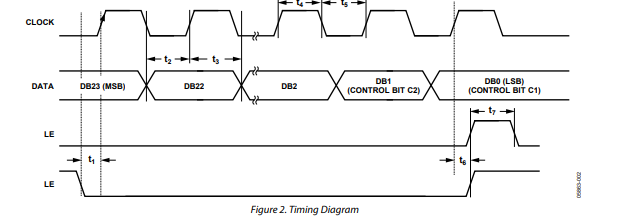

時序圖

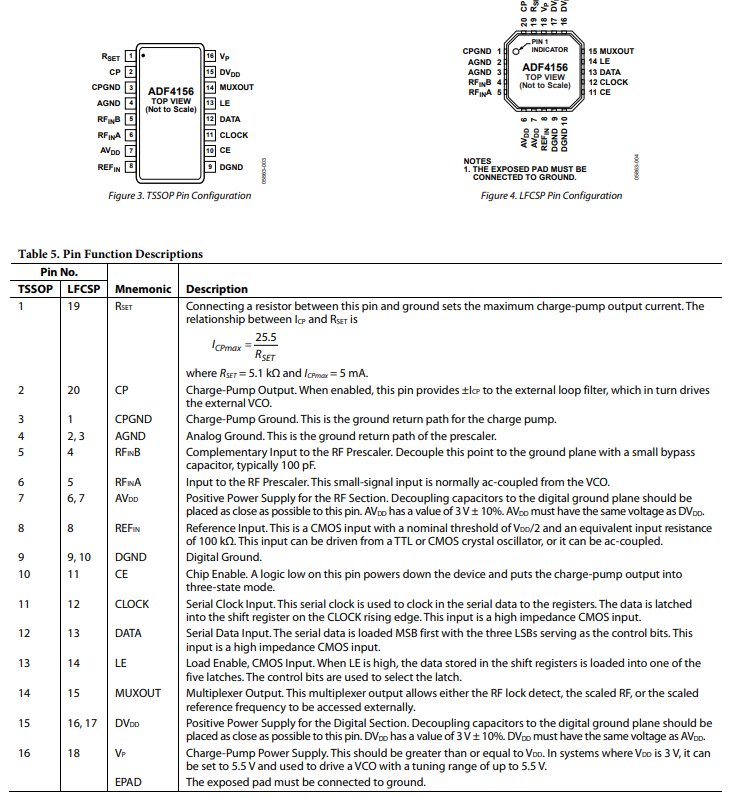

引腳配置描述

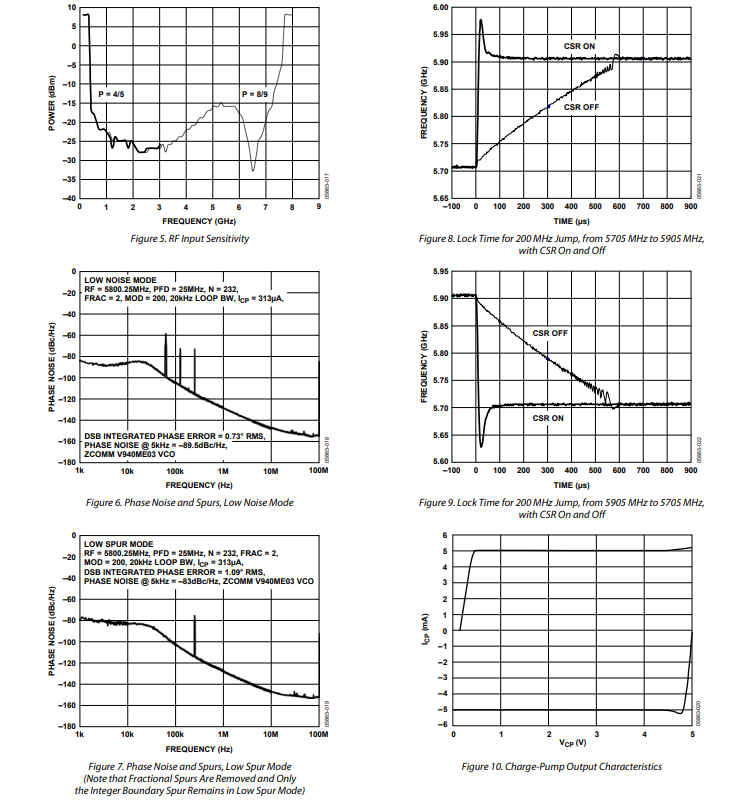

典型性能特征

電路說明

參考輸入部分

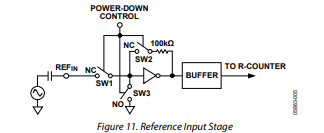

參考輸入級如圖11所示。在器件工作時，SW1和SW2通常處于閉合狀態，SW3處于斷開狀態。當啟動掉電模式時，SW3閉合，SW1和SW2斷開。這確保了在器件掉電時，參考引腳（(REF_{IN})）不會有負載。

射頻輸入部分

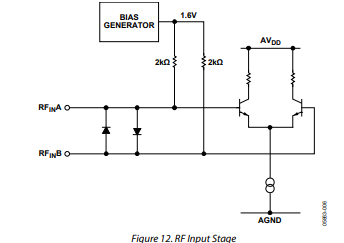

射頻輸入級如圖12所示。其后接一個兩級限幅放大器，以生成預分頻器所需的電流模式邏輯（CML）時鐘電平。

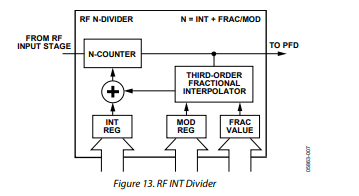

射頻整數分頻器

射頻整數計數器可在鎖相環（PLL）反饋回路中實現分頻比。允許的分頻比范圍是23到4095 。

整數（INT）、分數（FRAC）、模數（MOD）與R的關系

INT、FRAC和MOD的值，與R計數器配合，能夠生成與鑒頻鑒相器（PFD）分數間隔相同的輸出頻率。有關更多信息，請參閱“射頻合成器：工作示例”部分。射頻壓控振蕩器（RF VCO）頻率公式如下：

其中(RF_{OUT})是外部壓控振蕩器（VCO）的輸出頻率。

其中：

• (REF_{IN})是參考輸入頻率。
• (D)是(REF_{IN})倍頻位。
• (T)是2位二進制數（0或1）。
• (R)是5位二進制可編程參考計數器的預設分頻比（1到32）。
• (INT)是12位二進制計數器的預設分頻比（23到4095）。
• (MOD)是預設分數模數（2到4095）。
• (FRAC)是分數分頻的分子（0到MOD - 1）。

射頻R計數器

5位射頻R計數器可對輸入參考頻率（(REF_{IN})）進行分頻，以產生送往鑒頻鑒相器（PFD）的參考時鐘。允許的分頻比范圍是1到32 。
