從藍牙音頻模塊中了解I2S的主端和從端功能應用
在無線音頻領域，藍牙I2S(Inter-IC Sound) 技術正逐漸成為高保真音質的核心解決方案。不同于傳統藍牙音頻的二次編解碼損耗，藍牙I2S通過主端(Master)和從端(Slave)的協同工作，實現了近乎無損的無線音頻傳輸。那么，藍牙I2S主端和從端各自承擔什么功能?讓我們從安朔科技藍牙音頻模塊（ANS-BT301M）中深入解析!
1、主從模式定義

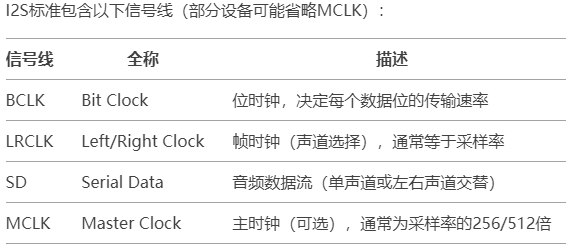

主設備：負責生成 BCLK(位時鐘) 和 LRCLK(幀時鐘)，控制數據傳輸時序。
從設備：依賴主設備的時鐘信號進行數據同步，如ADC、DAC等。
2、信號線連接
接線規則
主設備 → 從設備：
主設備BCLK輸出 → 從設備BCLK輸入
主設備LRCLK輸出 → 從設備LRCLK輸入
數據方向：
主設備發送數據：主設備SD輸出 → 從設備SD輸入(例如主控→DAC)
主設備接收數據：從設備SD輸出 → 主設備SD輸入(例如ADC→主控)
MCLK(可選)：
若從設備需要MCLK，主設備需提供并連接至從設備的MCLK引腳。

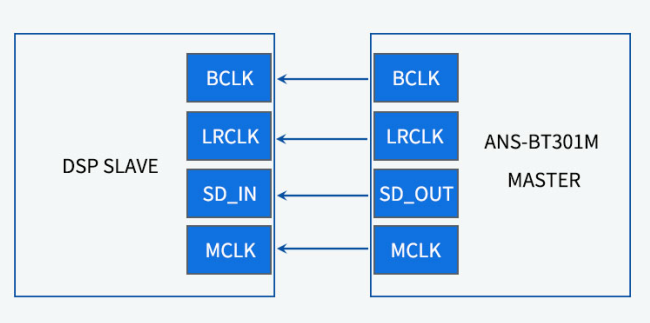

3、藍牙音頻模塊（ANS-BT301M）作為主機接線圖

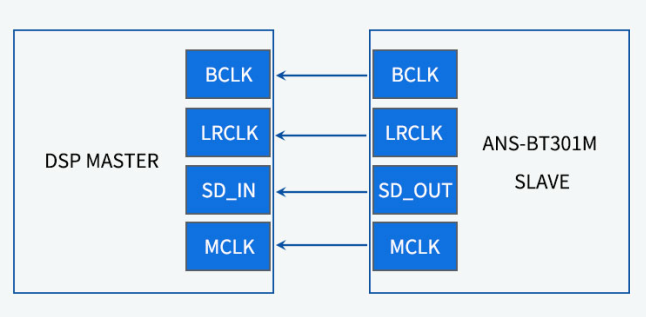

4、藍牙音頻模塊（ANS-BT301M）作為從機接線圖
注意MCLK是可選的，如果從機需要則提供，不需要忽略。
選擇藍牙I2S，開啟無線高保真時代
無論您是音頻設備廠商，還是追求極致音質的用戶，藍牙I2S的主從端協同方案都能帶來革命性的體驗升級。告別傳統藍牙的妥協，迎接無損無延遲的無線音頻未來，有更多想要了解的可以聯系我們技術支持。
