LP873220-Q1 旨在滿足汽車攝像頭和雷達應用中最新處理器和平臺的電源管理要求。該器件具有 2 個降壓型 DC/DC 轉換器、2 個線性穩壓器和 2 個通用數字輸出信號。該設備由 I 控制^2^C 兼容串行接口和使能信號。
*附件：lp873220-q1.pdf

自動 PWM/PFM （AUTO 模式）作可在較寬的輸出電流范圍內提供高效率。LP873220-Q1 支持遠程電壓感應，以補償穩壓器輸出和負載點 （POL） 之間的 IR 壓降，從而提高輸出電壓的精度。此外，開關時鐘可以強制到 PWM 模式，也可以與外部時鐘同步，以最大限度地減少干擾。

LP873220-Q1 器件還支持可編程的啟動和關斷延遲以及序列，包括與使能信號同步的 GPO 信號。在啟動和電壓變化期間，該器件控制輸出轉換速率，以最大限度地減少輸出電壓過沖和浪涌電流。

特性

• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度
• 輸入電壓：2.8 V 至 5.5 V
• 2 個高效降壓 DC/DC 轉換器：
  • 輸出電壓：0.7 V 至 3.36 V
  • 最大輸出電流 2 A
  • 可編程輸出電壓轉換速率：0.5 mV/μs 至 10 mV/μs
  • 2MHz 開關頻率
  • 擴頻模式和相位交錯，可降低 EMI
• 兩個線性穩壓器：
  • 輸入電壓：2.5 V 至 5.5 V
  • 輸出電壓：0.8 V 至 3.3 V
  • 最大輸出電流 300 mA
• 可配置的通用輸出信號（GPO、GPO2）
• 具有可編程屏蔽的中斷功能
• 可編程電源就緒信號 （PGOOD）
• 輸出短路和過載保護
• 超溫警告和保護
• 過壓保護 （OVP） 和欠壓鎖定 （UVLO）
• 具有可濕性側面的 28 引腳、5mm × 5mm VQFN 封裝

參數

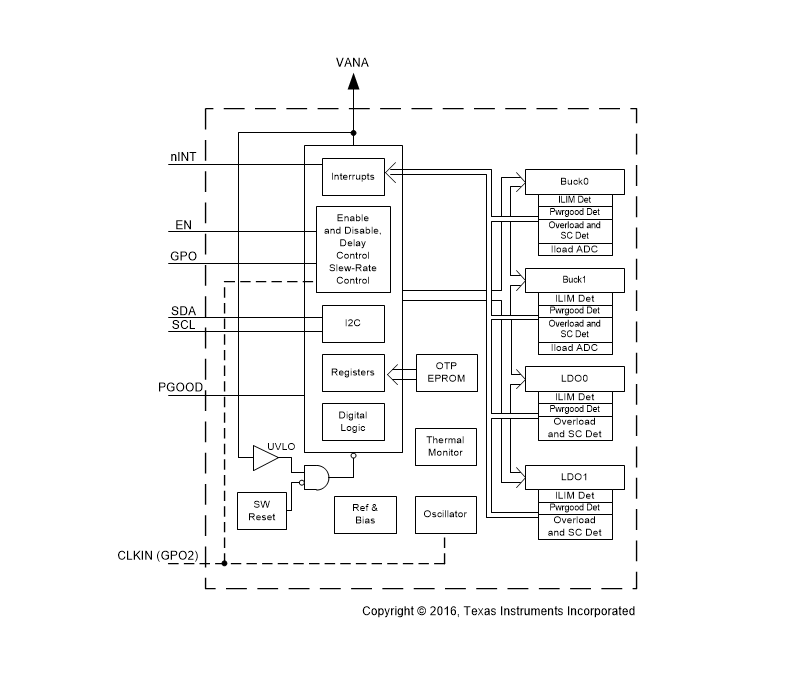

方框圖

1. 概述

LP873220-Q1 是一款專為汽車應用設計的雙高電流降壓 DC/DC 轉換器和雙線性穩壓器。該器件集成了兩個降壓 DC/DC 轉換器、兩個線性穩壓器、兩個通用數字輸出信號（GPO 和 GPO2），以及中斷功能和可編程電源良好（PGOOD）信號。它支持遠程電壓感測、同步外部時鐘和可編程的啟動與關機延遲。

2. 主要特性

• ?AEC-Q100 認證?：適用于汽車級應用。
• ?輸入電壓范圍?：降壓 DC/DC 轉換器為 2.8V 至 5.5V，線性穩壓器為 2.5V 至 5.5V。
• ?輸出電壓范圍?：
  • 降壓 DC/DC 轉換器：0.7V 至 3.36V。
  • 線性穩壓器：0.8V 至 3.3V。
• ?最大輸出電流?：
  • 降壓 DC/DC 轉換器：每路 2A。
  • 線性穩壓器：每路 300mA。
• ?可編程功能?：輸出電壓、輸出電壓上升斜率、軟啟動等。
• ?保護特性?：短路保護、過載保護、過溫警告和保護、過壓保護（OVP）和欠壓鎖定（UVLO）。

3. 功能描述

• ?自動 PWM/PFM 模式?：根據負載電流自動切換 PWM 和 PFM 模式以提高效率。
• ?同步時鐘功能?：支持同步外部時鐘以減少干擾。
• ?可編程啟動和關機延遲?：支持通過使能信號控制的啟動和關機延遲。
• ?電源良好（PGOOD）信號?：可編程的 PGOOD 信號，用于指示電源狀態。
• ? 通用數字輸出信號（GPO 和 GPO2） ?：可配置為推挽或開漏輸出，用于指示電源狀態或其他用途。
• ?負載電流監測?：支持通過 I2C 接口讀取負載電流。

4. 應用

• 汽車頭單元和儀表集群
• 汽車攝像頭模塊
• 環繞視圖系統 ECU
• 雷達系統 ECU
• 汽車顯示屏

5. 封裝與尺寸

• ?封裝類型?：28 引腳 VQFN 封裝，帶濕側翼。
• ?尺寸?：5mm × 5mm。

6. 電氣特性

• ?工作溫度范圍?：-40°C 至 +125°C。
• ?轉換效率?：高達 94%。
• ?輸出電壓精度?：±2% 至 ±20mV（取決于輸出電壓范圍）。
• ?靜態電流?：待機模式下低至 9μA。

7. 布局指南

• ?輸入電容?：每個降壓轉換器的輸入端應放置至少 1.9μF 的陶瓷電容，推薦值為 10μF。
• ?輸出電容?：每個降壓轉換器的輸出端應放置至少 10μF 的陶瓷電容，推薦值為 22μF 至 500μF。
• ?線性穩壓器電容?：輸入電容至少 0.6μF，輸出電容至少 0.4μF。
• ?接地設計?：良好的接地對于減小噪聲和確保性能至關重要。

8. 編程與接口

• ?I2C 接口?：支持標準模式（100kHz）、快速模式（400kHz）、快速+模式（1MHz）和高速模式（3.4MHz）。
• ?寄存器映射?：提供了詳細的寄存器映射，用于配置和控制器件的各種功能。
