LP87332B-Q1 旨在滿足汽車應用中的電源管理要求。該器件具有 2 個降壓型 DC/DC 轉換器、2 個線性穩壓器和 2 個通用數字輸出信號。該設備由 I 控制^2^C 兼容串行接口和使能信號。

自動 PWM/PFM （AUTO 模式）作可在較寬的輸出電流范圍內提供高效率。LP87332B-Q1 支持遠程電壓感應，以補償穩壓器輸出和負載點 （POL） 之間的 IR 壓降，從而提高輸出電壓的精度。此外，開關時鐘可以強制到 PWM 模式，也可以與外部時鐘同步，以最大限度地減少干擾。
*附件：lp87332b-q1.pdf

LP87332B-Q1 器件支持可編程的啟動和關斷延遲以及序列，包括與使能信號同步的 GPO 信號。在啟動和電壓變化期間，該器件控制輸出轉換速率，以最大限度地減少輸出電壓過沖和浪涌電流。

特性

• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度
• 輸入電壓：2.8 V 至 5.5 V
• 兩個高效降壓 DC/DC 轉換器：
  • 輸出電壓：0.7 V 至 3.36 V
  • 最大輸出電流 3 A
  • 可編程輸出電壓轉換速率：0.5 mV/μs 至 10 mV/μs
  • 2MHz 開關頻率
  • 擴頻模式和相位交錯，可降低 EMI
• 兩個線性穩壓器：
  • 輸入電壓：2.5 V 至 5.5 V
  • 輸出電壓：0.8 V 至 3.3 V
  • 最大輸出電流 300 mA
• 可配置的通用輸出信號（GPO、GPO2）
• 具有可編程屏蔽的中斷功能
• 可編程電源就緒信號 （PGOOD）
• 輸出短路和過載保護
• 超溫警告和保護
• 過壓保護 （OVP） 和欠壓鎖定 （UVLO）
• 具有可濕性側面的 28 引腳、5mm × 5mm VQFN 封裝

參數

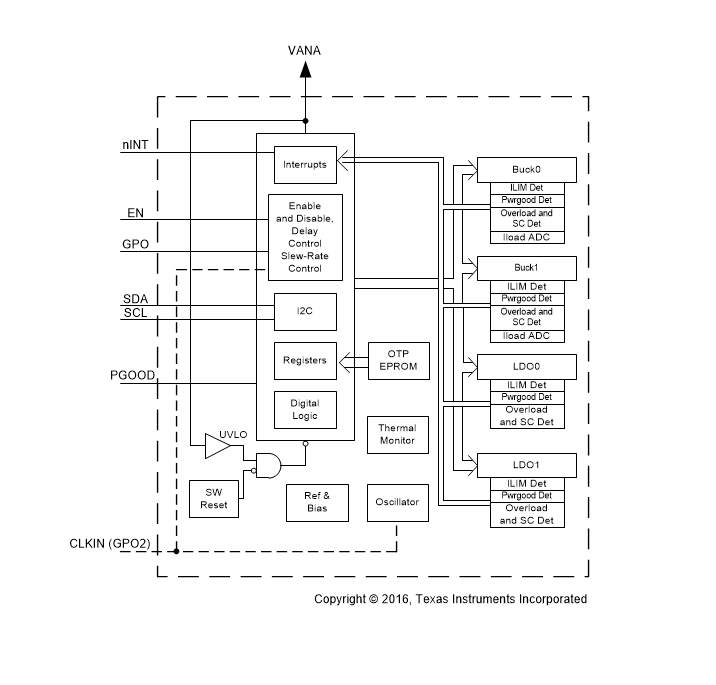

方框圖

1. 概述

LP87332B-Q1是一款針對汽車應用設計的雙高電流降壓DC/DC轉換器與雙線性穩壓器的電源管理IC。它支持AEC-Q100認證，適用于-40°C至+125°C的工作溫度范圍，并具有多種保護功能以確保系統的穩定運行。

2. 主要特性

• ?輸入電壓范圍?：2.8V至5.5V
• ?降壓DC/DC轉換器?：
  • 輸出電壓范圍：0.7V至3.36V
  • 最大輸出電流：3A
  • 2MHz開關頻率
  • 支持PFM和PWM模式自動切換
• ?線性穩壓器?：
  • 輸入電壓范圍：2.5V至5.5V
  • 輸出電壓范圍：0.8V至3.3V
  • 最大輸出電流：300mA
• ?可編程功能?：輸出電壓、輸出電壓斜率、輸出電流限制等
• ?保護功能?：過壓保護、欠壓鎖定、過溫警告與保護、短路保護等
• ?I2C接口?：支持通過I2C接口進行配置和監控
• ?小封裝?：28引腳、5mm×5mm的VQFN封裝

3. 功能描述

• ?降壓DC/DC轉換器?：具有自動PWM/PFM模式切換功能，以提高效率；支持遠程電壓感應，減少電壓降；可選的擴頻模式以降低EMI。
• ?線性穩壓器?：為模擬負載提供低噪聲的電壓輸出；具有獨立的使能控制。
• ?電源良好（PGOOD）信號?：可編程的PGOOD信號，用于指示電源狀態。
• ? 通用數字輸出信號（GPO） ?：兩個可配置的GPO信號，可用于系統監控或控制。
• ?電流監測?：支持降壓轉換器的負載電流監測。

4. 應用場景

• 汽車頭單元和集群
• 汽車攝像頭模塊
• 環繞視圖系統ECU
• 雷達系統ECU
• 汽車顯示屏

5. 封裝與訂購信息

• ?封裝類型?：VQFN（28引腳，5mm×5mm）
• ?訂購信息?：請參考數據手冊中的訂購指南部分，獲取具體的訂購信息和包裝選項。

6. 布局與散熱

• ?布局指南?：提供了詳細的PCB布局指南，包括電容和電感的放置、地線的連接等，以優化性能和減少噪聲。
• ?散熱設計?：建議通過PCB的熱傳導和適當?shù)纳岽胧﹣泶_保器件在正常工作溫度范圍內。

7. 文檔與支持

• ?數據手冊?：提供了詳細的電氣特性、功能描述、應用信息和布局指南。
• ?設計支持?：TI提供了多種設計支持資源，包括應用報告、設計檢查表和評估模塊用戶指南等。
• ?社區資源?：用戶可以通過TI的E2E在線社區獲取技術支持和與其他工程師交流經驗。

LP87332B-Q1以其豐富的功能、高效的電源管理和可靠的保護機制，成為汽車應用中理想的電源管理解決方案。
