LP87332A-Q1 旨在滿足汽車攝像頭和雷達應用中最新處理器和平臺的電源管理要求。該器件具有 2 個降壓型 DC/DC 轉換器、2 個線性穩壓器和 2 個通用數字輸出信號。該設備由 I 控制^2^C 兼容串行接口和使能信號。

自動 PWM/PFM （AUTO 模式）作可在較寬的輸出電流范圍內提供高效率。LP87332A-Q1 支持遠程電壓感應，以補償穩壓器輸出和負載點 （POL） 之間的 IR 壓降，從而提高輸出電壓的精度。此外，開關時鐘可以強制到 PWM 模式，也可以與外部時鐘同步，以最大限度地減少干擾。
*附件：lp87332a-q1.pdf

LP87332A-Q1 器件還支持可編程的啟動和關斷延遲以及序列，包括與使能信號同步的 GPO 信號。在啟動和電壓變化期間，該器件控制輸出轉換速率，以最大限度地減少輸出電壓過沖和浪涌電流。

特性

• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度
• 輸入電壓：2.8 V 至 5.5 V
• 兩個高效降壓 DC/DC 轉換器：
  • 輸出電壓：0.7 V 至 3.36 V
  • 最大輸出電流 3 A
  • 可編程輸出電壓轉換速率：0.5 mV/μs 至 10 mV/μs
  • 2MHz 開關頻率
  • 擴頻模式和相位交錯，可降低 EMI
• 兩個線性穩壓器：
  • 輸入電壓：2.5 V 至 5.5 V
  • 輸出電壓：0.8 V 至 3.3 V
  • 最大輸出電流 300 mA
• 可配置的通用輸出信號（GPO、GPO2）
• 具有可編程屏蔽的中斷功能
• 可編程電源就緒信號 （PGOOD）
• 輸出短路和過載保護
• 超溫警告和保護
• 過壓保護 （OVP） 和欠壓鎖定 （UVLO）
• 具有可濕性側面的 28 引腳、5mm × 5mm VQFN 封裝

參數

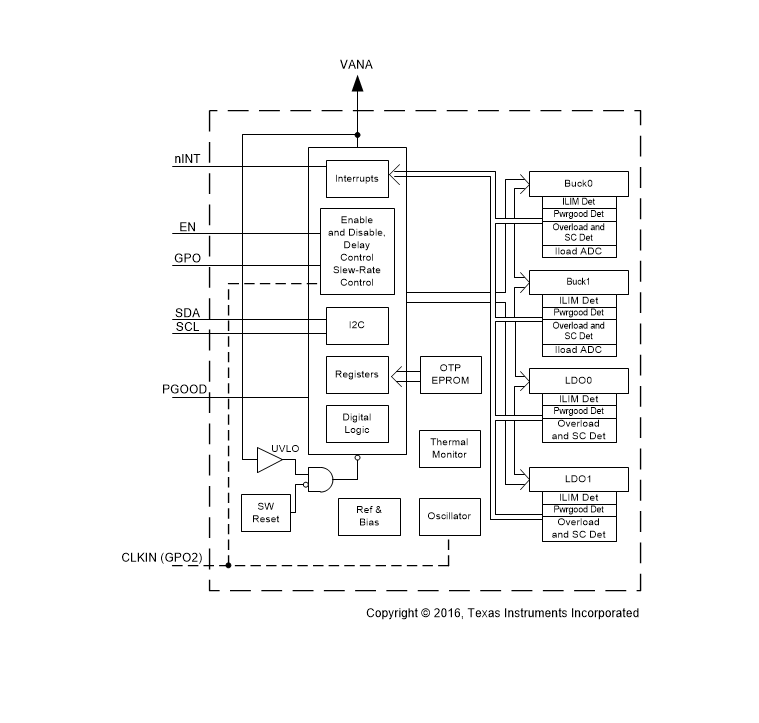

方框圖

1. 概述

LP87332A-Q1是一款專為汽車應用設計的雙路高效降壓DC/DC轉換器及雙路線性穩壓器電源管理芯片。它采用28引腳、5mm x 5mm VQFN封裝，滿足AEC-Q100標準，適用于汽車攝像頭、雷達系統ECU等應用。

2. 主要特性

• ?高效降壓DC/DC轉換器?：
  • 兩路獨立輸出，輸出電壓范圍0.7V至3.36V，最大輸出電流3A。
  • 支持自動PWM/PFM模式切換，以及強制PWM模式，提高轉換效率。
  • 集成同步整流功能，減少損耗。
• ? 低壓差線性穩壓器（LDO） ?：
  • 兩路獨立輸出，輸出電壓范圍0.8V至3.3V，最大輸出電流300mA。
  • 提供低噪聲、高精度的電壓輸出。
• ?可編程功能?：
  • 輸出電壓和輸出電壓上升斜率可編程。
  • 集成電源良好（PGOOD）信號，支持可編程控制。
  • 提供多種保護功能，包括過流保護、短路保護、過溫保護等。
• ?控制接口?：
  • 通過I2C接口進行配置和控制。
  • 支持多個通用數字輸出信號（GPO、GPO2）。

3. 應用

• 汽車頭單元和儀表盤
• 汽車攝像頭模塊
• 環繞視圖系統ECU
• 雷達系統ECU
• 汽車顯示器

4. 封裝與尺寸

• ?封裝?：28引腳VQFN封裝
• ?尺寸?：5mm x 5mm

5. 電氣特性

• ?工作電壓范圍?：
  • DC/DC轉換器輸入電壓：2.8V至5.5V
  • LDO輸入電壓：2.5V至5.5V
• ?輸出特性?：
  • DC/DC轉換器最大輸出電流：3A
  • LDO最大輸出電流：300mA
• ?效率?：在不同負載和輸入電壓條件下，提供高效率的電壓轉換。

6. 功能模塊

• ?DC/DC轉換器?：包括反饋環路、PWM/PFM控制器、同步整流等模塊。
• ?LDO穩壓器?：提供低噪聲、高精度的電壓輸出，支持快速瞬態響應。
• ?保護電路?：集成過流保護、短路保護、過溫保護等電路，確保芯片安全穩定運行。
• ?控制接口?：I2C接口支持多種控制功能，包括輸出電壓編程、模式選擇、保護設置等。

7. 布局與熱管理

• 提供了詳細的布局指南和布局示例，幫助設計者優化PCB布局。
• 強調了輸入和輸出電容、電感的選擇和布局要求，以確保電源穩定性。
• 提供了熱管理建議，包括使用熱焊盤、增加散熱片等措施，以提高芯片的散熱性能。

8. 編程與寄存器

• 通過I2C接口對芯片進行編程和控制。
• 提供了豐富的寄存器配置選項，包括輸出電壓設置、模式選擇、保護設置等。
• 用戶可以根據需要靈活配置芯片的工作模式和保護參數。

9. 文檔與支持

• 提供了詳細的數據手冊和應用指南，涵蓋了功能描述、電氣特性、應用電路、布局指南等內容。
• 用戶可通過TI的官方網站獲取相關技術支持和文檔更新通知。
