THS6302 是一款采用電流反饋架構的雙端口差分線路驅動器,專為 G.Fast 和各種數字用戶線路 (DSL) 系統而設計。該器件適用于 G.Fast 數字用戶線路系統,這些系統支持本地離散多音調制 (DMT) 信號并支持帶寬高達 212MHz 的 8dBm 線路功率,具有出色的線性特性。
數據手冊:*附件:THS6302 雙端口 G.Fast 和 G.mgFast DSL 線路驅動器技術手冊.pdf
該器件的獨特架構可實現超小的靜態電流,同時仍然實現超高線性度。對于并不需要該放大器全部性能的線路驅動模式,該器件的內在偏置設置可提供更高的節能效果。為了進一步提高靈活性并節省更多電力,可以通過連接到一個器件引腳的外部偏置電阻器來調節兩個端口的總靜態電流。該器件還具有兩種線路端接模式,以便在非常低的功耗下保持阻抗匹配。
特性
? 專為 G.Fast 106MHz、212MHz DSL 模式而設計
? 兼容 G.mgFast 424MHz
? 支持傳統 VDSL 和 ADSL2+ 應用
? 適用于 G.Fast 和傳統應用的出色 MTPR(線路功率 = 8dBm):
– ADSL2+ = 75dB
– VDSL-17a = 74dB
– VDSL-30a = 70dB
– G.Fast 106MHz = 60dB
– G.Fast 212MHz = 48dB
? 多種電源模式可適應不同外形
? 可通過外部電阻器調節偏置電流
? 差分增益:11V/V
? 線性輸出電流:80mA(最小值)
? 低功率線路端接模式:<7mA
? 掉電模式
? 12V 技術支持高功率輸出– 12.6V 最大工作電壓
引腳功能和配置
典型特性

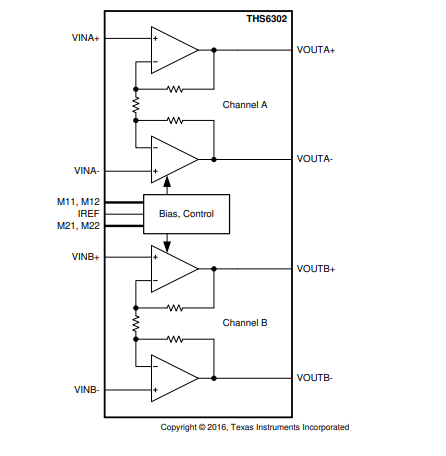

功能方框圖

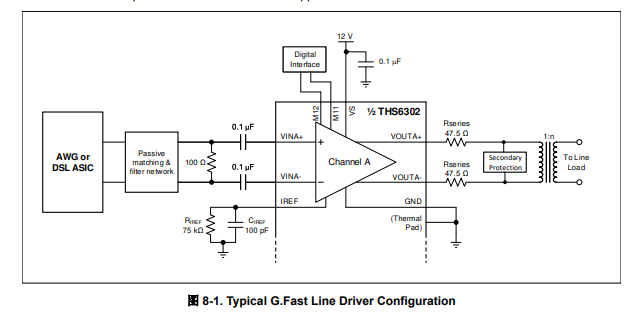

典型應用
應用
? G.Fast 和傳統 DSL 線路驅動器
? 兼容 G.mgFast 的線路驅動器
? 通用寬帶線路驅動器
-
