THS6301 是一款采用單通道電流反饋架構的差分線路驅動器，支持 G.Fast 和不同數字用戶線路 (DSL) 家庭網關系統。該器件支持
106MHz 和 212MHz G.Fast 數字用戶線路配置文件，使用本地離散多音調制 (DMT) 信號。THS6301 可在 8dBm 線路功率下以 212 MHz 的頻率發揮高線性特性。

數據手冊：*附件：THS6301 單端口、G.Fast 106MHz、212MHz CPE DSL線路驅動器放大器技術手冊.pdf

該器件的獨特架構可以最大限度地降低靜態電流，同時仍可提供極高的線性特性。對于并不需要該放大器全部性能的線路驅動模式，該器件的內在偏置設置可提供節能效果。為了進一步提高靈活性并節省更多電力，可以通過連接到一個器件引腳的外部偏置電阻器來調節總靜態電流。此外，該器件還 具備 兩種線路端接模式，以便在非常低的功耗下保持阻抗匹配。

該器件還可用作固定增益差分放大器，可以擴展帶寬和功率以適應不同應用的 需求。

該器件采用 16 引腳 4 x 4mm VQFN 封裝。

特性
? 支持 G.Fast 106MHz、212MHz DSL 應用
? 支持傳統 VDSL 和 ADSL2+ 應用
? 適合 G.Fast 和傳統應用的高 MTPR （線路功率 =
8dBm）：
– ADSL2+ = 69dB
– VDSL-17a = 73dB
– VDSL-30a = 69dB
– G.Fast 106MHz = 62dB
– G.Fast 212MHz = 55dB
? 多種電源模式可適應不同外形
? 可通過外部電阻器調節偏置電流
? 低功耗線路端接模式：10.2mA
? 掉電模式
? 12V 技術支持高功率輸出

引腳功能和配置

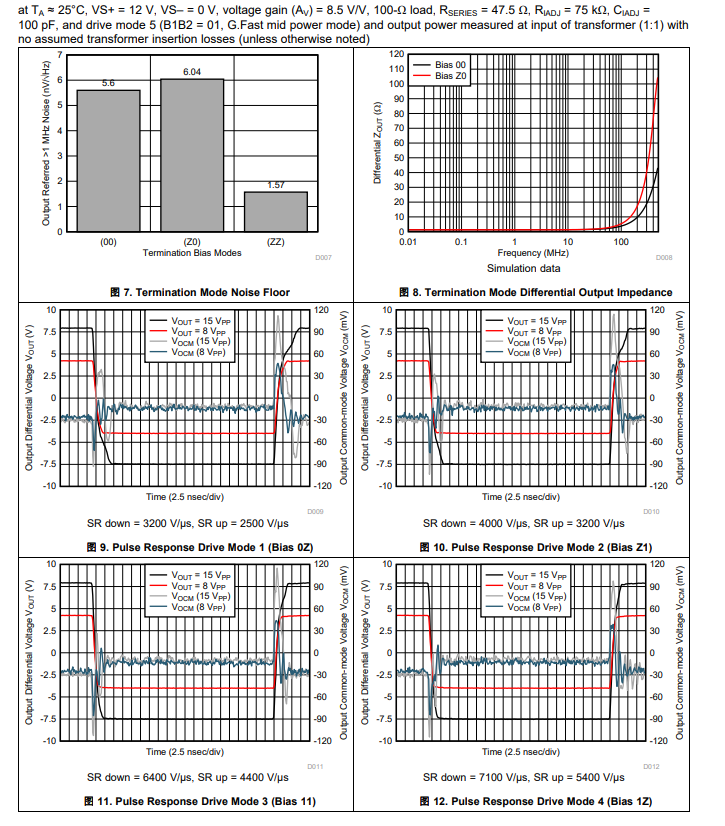

典型特性

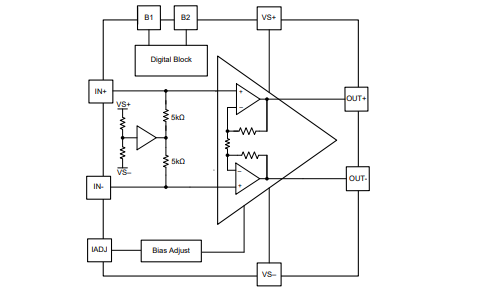

功能方框圖

應用
? G.Fast 和傳統 DSL 線路驅動器
? 通用寬帶線路驅動器
? PLC 驅動器
? DAC 輸出放大器
