HMC306AMS10/306AMS10E 0.5 dB LSB GaAs MMIC 5位數字衰減器技術手冊

要長高 ? 2025-04-24 14:22 ? 次閱讀

概述
HMC306AMS10和HMC306AMS10E均為通用型寬帶5位正控制GaAs IC數字衰減器,采用10引腳MSOP 表貼塑料封裝。 該器件的頻率范圍為0.7至3.8 GHz,典型插入損耗小于1.5至2.3 dB。 對于15.5 dB的總衰減,這些衰減器位值為0.5 (LSB)、1、2、4和8 dB。 在± 0.2 dB(典型值)時,衰減精度較佳且IIP3高達+52 dBm。 五個控制電壓輸入,在0和+3至+5V之間切換,用于選擇每個衰減狀態。 需通過外部5K Ohm電阻施加+3至+5V的單Vdd偏置。
數據表:*附件:HMC306AMS10 HMC306AMS10E 0.5 dB LSB GaAs MMIC 5位數字衰減器技術手冊.pdf

應用

  • 蜂窩、UMTS/3G基礎設施
  • ISM, MMDS, WLAN, WiMAX
  • 微波無線電和VSAT
  • 測試設備和傳感器

特性

  • 產品符合RoHS標準
  • 0.5 dB LSB步進至15.5 dB
  • 每位單正電壓控制
  • 誤碼率:±0.2 dB(典型值)
  • 小型15 mm^2^封裝: MSOP^10^

框圖

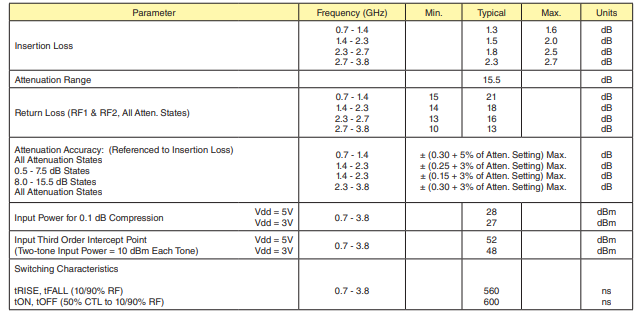

電氣規格

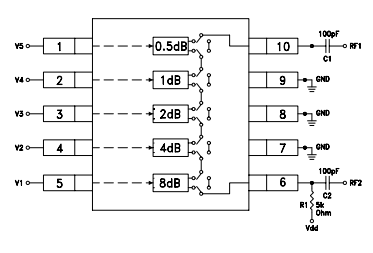

應用電路

注意事項:

RF1和RF2上需要隔直電容C1和C2。選擇C1 = C2 = 100 - 300 pF,以便使客戶特定的最低頻率能以最小損耗通過。需要R1 = 5 kΩ,通過引腳6或引腳10為電路提供電源電壓。

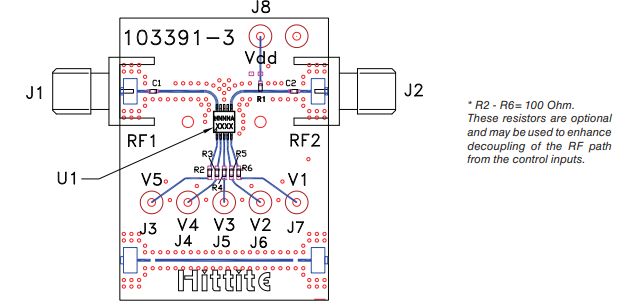

評估電路板
