TLVx172 系列 36V 單電源、低噪聲抗電磁干擾 (EMI) 運算放大器在 1kHz 頻率下 具有 0.0002% 的 THD+N，能夠在 4.5V (±2.25V) 至 36V (±18V) 的電源電壓范圍內正常工作。這些 特性和低噪聲、高 PSRR 特性，使TLVx172能夠 在 HEV 和 EV 汽車及動力傳動系統、醫療儀器等應用中放大毫伏級信號。TLVx172 器件具有良好的失調電壓和溫漂、10MHz 高帶寬和 10V/μs 壓擺率，且在工作溫度范圍內的靜態電流僅有 2.3mA（最大值）

數據手冊：*附件：TLV2172 適用于成本敏感型應用的雙路、36V、10MHz、低功耗運算放大器技術手冊.pdf

大多數運算放大器僅有一個額定電源電壓，而 TLVx172器件的額定電壓范圍為 4.5V 至 36V。超過電源軌的輸入信號不會導致相位反轉。TLVx172器件可在容性負載高達 300pF 時保持穩定。輸入可在負電源軌以下 100mV 以及正電源軌 2V 之內正常運行。請注意，此系列器件可在超出正電源軌 100mV 的完整軌至軌輸入范圍內運行，但是在正電源軌 2V 之內運行時，性能會受到影響。

TLVx172運算放大器的額定工作溫度范圍為 –40°C 至 +125°C。

特性
? 電源電壓范圍：4.5V 至 36V，±2.25V 至 ±18V
? 低噪聲：9 nV/√Hz
? 低溫漂：±1μV/°C（典型值）
? 抗電磁干擾 (EMI)
? 輸入范圍包括負電源
? 軌到軌輸出
? 增益帶寬：10MHz
? 轉換速率：10V/μs
? 低靜態電流：每個放大器 1.6mA
? 高共模抑制：116dB（典型值）
? 低輸入偏壓電流：10pA

引腳功能和配置

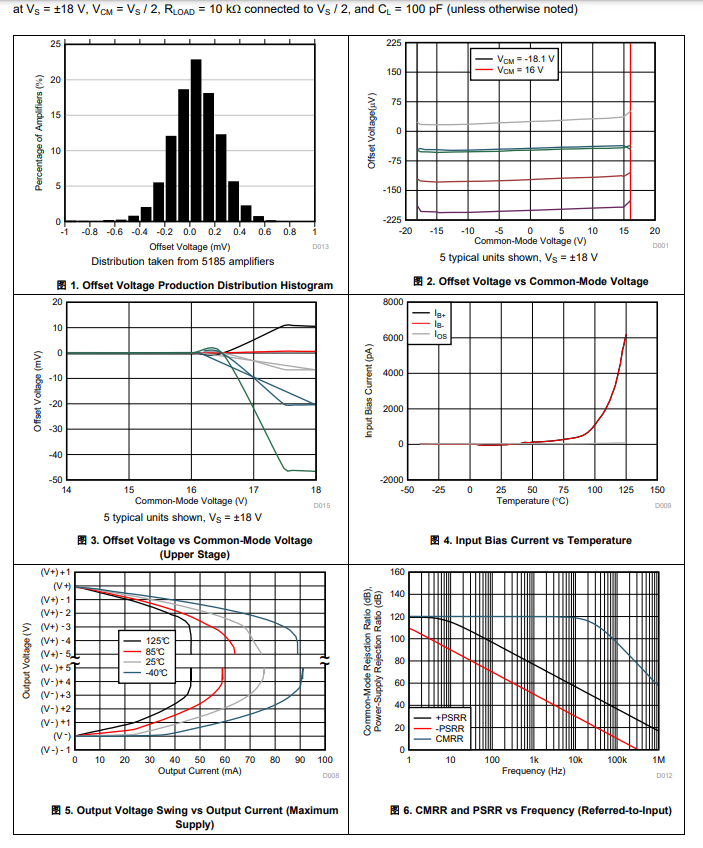

典型特性

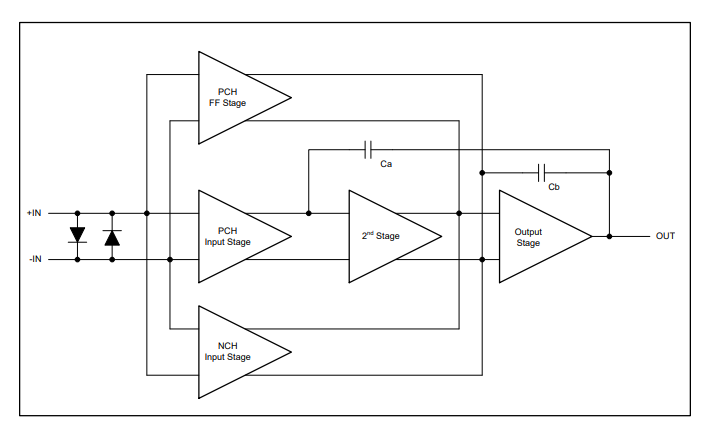

功能方框圖

應用
? 薄膜晶體管 (TFT) - 液晶顯示屏 (LCD) 驅動電路
? 觸摸屏顯示屏
? 無線 LAN
? 便攜式儀表
? 模數轉換器 (ADC) 緩沖器
? 有源濾波器
? 線路驅動器或線路接收器
? 超聲波
? 點鈔機
? 變頻器放大器
