概述
HMC941A裸片是一款寬帶5位GaAs IC數字衰減器MMIC芯片。在0.1到30 GHz頻率下運行，插入損耗低于4 dB典型值。對于15.5 dB的總衰減，衰減器位值為0.5 (LSB)、1、2、4和8。衰減精度非常高，典型步長誤差小于± 0.5 dB，IIP3為+45 dBm。五個控制電壓輸入在+5V和0V之間切換，用于選擇每個衰減狀態。
數據表：*附件：HMC941A 0.5dB LSB GaAs MMIC 5位數字衰減器，0.1-30GHz技術手冊.pdf

應用

• 光纖和寬帶電信
• 微波無線電和VSAT
• 軍用無線電、雷達和ECM
• 空間應用

特性

• 0.5 dB LSB步進至15.5 dB
• 每位單正控制線
• 誤碼率：±0.5 dB（典型值）
• 高輸入IP3：+45 dBm
• 裸片尺寸：2.35 x 1 x 0.1 mm

框圖

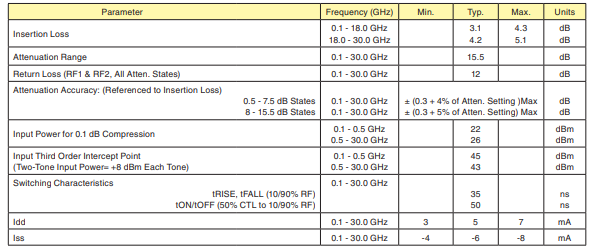

電氣規格

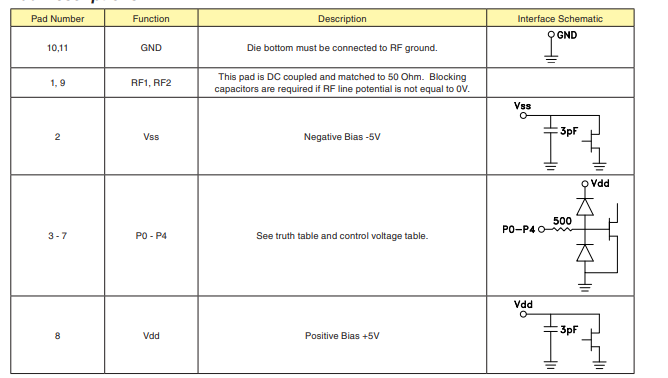

焊盤描述

毫米波砷化鎵單片微波集成電路（GaAs MMIC）的安裝與鍵合技術

芯片應通過共晶或?qū)щ姯h(huán)氧樹脂（見HMC通用處理、安裝及鍵合說明）直接連接到接地層。
推薦使用在0.127毫米（5密耳）厚氧化鋁薄膜襯底上的50歐姆微帶傳輸線來傳輸芯片的射頻信號（圖1）。如果必須使用0.254毫米（10密耳）厚的氧化鋁薄膜襯底，芯片應抬高0.150毫米（6密耳），使芯片表面與襯底表面共面。一種實現方式是將0.102毫米（4密耳）厚的芯片連接到0.150毫米（6密耳）厚的鉬散熱片（鉬片）上，再將其連接至接地層（圖2）。
微帶傳輸線應盡量靠近芯片，以縮短鍵合線長度。芯片與襯底的典型間距為0.076毫米至0.152毫米（3至6密耳）。

#處理注意事項

遵循以下注意事項，以免造成永久性損壞。

• 存儲 ：所有裸芯片都應放置在華夫盒或凝膠基防靜電容器中，然后密封在防靜電袋中運輸。防靜電袋一旦打開，所有芯片都應存放在干燥氮氣環境中。
• 清潔度 ：應在清潔環境中操作芯片。請勿嘗試使用液體清潔系統清潔芯片。
• 靜電敏感度 ：遵循靜電防護措施，防止靜電沖擊。
• 瞬態 ：施加偏置時，抑制儀器和偏置電源的瞬態。使用屏蔽信號和偏置電纜，以盡量減少電感耦合。
• 一般處理 ：使用真空吸頭或鋒利的彎鑷子沿芯片邊緣操作。芯片表面有脆弱的空氣橋，請勿用真空吸頭、鑷子或鉗子觸碰。

安裝

芯片背面有金屬化層，可使用金錫共晶預成型片或?qū)щ姯h(huán)氧樹脂進行芯片安裝。
安裝表面應清潔平整。

• 共晶芯片粘貼 ：推薦使用80/20金錫預成型片進行共晶芯片粘貼，工作表面溫度為255°C，工具溫度為265°C。在90/10氮氫混合氣體中進行粘貼時，工具頭溫度應為290°C。請勿使芯片暴露在高于320°C的溫度下超過20秒。粘貼所需的擦拭時間不應超過3秒。
• 環氧芯片粘貼 ：在安裝表面涂抹少量環氧樹脂，以便在芯片放置到位后，在其周邊形成薄的環氧樹脂溢邊。按照制造商的時間表固化環氧樹脂。

引線鍵合

使用0.025毫米（1密耳）直徑的金球或楔形鍵合絲進行鍵合。熱超聲鍵合的標稱平臺溫度為150°C，金球鍵合壓力為40至50克，楔形鍵合壓力為18至22克。使用最低水平的超聲能量實現可靠的鍵合。鍵合應從芯片和終端的封裝或基板開始。所有鍵合線應盡可能短，長度不超過0.31毫米（12密耳）。
