ADL8141 GaAs、pHEMT、MMIC、低噪聲放大器，14 GHz至24 GHz技術手冊
ADL8141是一款低功耗、低噪聲放大器，工作頻率范圍為14 GHz至24 GHz。典型增益、噪聲系數和輸出三階交調點(OIP3)分別為29 dB、1.4 dB和18 dBm。采用2 V電源時，電源電流為25 mA（典型值）。通過調節連接到RBIAS引腳的電源參考電阻，可以增加OIP3和1 dB壓縮的輸出功率(OP1dB)。ADL8141的RF輸入和輸出內部匹配且交流耦合。
數據手冊：*附件：ADL8141 GaAs、pHEMT、MMIC、低噪聲放大器，14 GHz至24 GHz技術手冊.pdf
ADL8141采用砷化鎵(GaAs)、假晶高電子遷移率晶體管(pHEMT)、單芯片微波集成電路(MMIC)工藝制造。ADL8141采用符合RoHS標準的2 mm × 2 mm、8引腳LFCSP封裝，額定工作溫度范圍為?40°C至+85°C。
特性
- 適用于Ku和K頻段的低噪聲、高增益LNA
- 頻率范圍：14 GHz至24 GHz
- 低噪聲系數：1.4 dB（典型值，15 GHz至22 GHz時）
- 高增益：29 dB（典型值，14 GHz至15 GHz時）
- 集成交流耦合電容
- 集成偏置電感
- 單正電源：2V，I
DQ= 25mA - RBIAS漏極電流調節引腳
- 符合RoHS標準的2 mm x 2 mm、8引腳LFCSP封裝
引腳配置和功能描述
接口示意圖

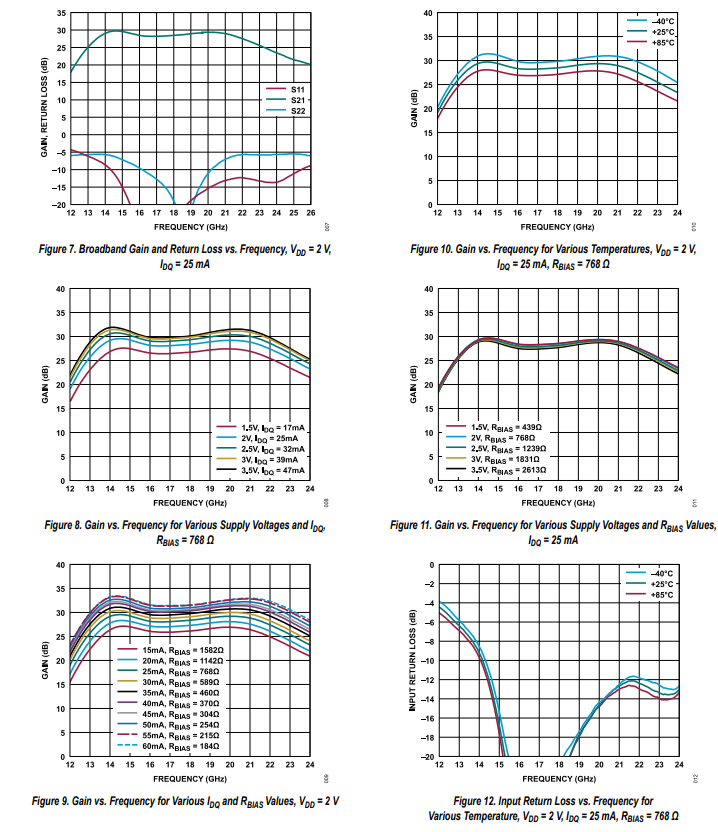

典型特性

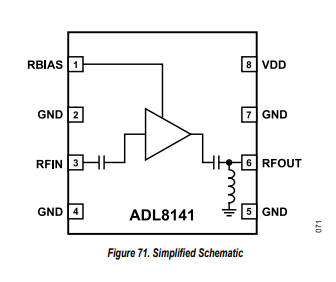

簡易框圖
應用
- Ku頻段和K頻段衛星通信
