概述

ADL8141是一款低功耗、低噪聲放大器，工作頻率范圍為14 GHz至24 GHz。典型增益、噪聲系數和輸出三階交調點(OIP3)分別為29 dB、1.4 dB和18 dBm。采用2 V電源時，電源電流為25 mA（典型值）。通過調節連接到RBIAS引腳的電源參考電阻，可以增加OIP3和1 dB壓縮的輸出功率(OP1dB)。ADL8141的RF輸入和輸出內部匹配且交流耦合。

ADL8141采用砷化鎵(GaAs)、假晶高電子遷移率晶體管(pHEMT)、單芯片微波集成電路(MMIC)工藝制造。ADL8141采用符合RoHS標準的2 mm × 2 mm、8引腳LFCSP封裝，額定工作溫度范圍為?40°C至+85°C。
數據表：*附件：ADL8141 GaAs、pHEMT、MMIC、低噪聲放大器，14GHz至24GHz技術手冊.pdf

應用

• Ku頻段和K頻段衛星通信

特性

• 適用于Ku和K頻段的低噪聲、高增益LNA
• 頻率范圍：14 GHz至24 GHz
• 低噪聲系數：1.4 dB（典型值，15 GHz至22 GHz時）
• 高增益：29 dB（典型值，14 GHz至15 GHz時）
• 集成交流耦合電容
• 集成偏置電感
• 單正電源：2V，I~DQ= 25mA
• RBIAS漏極電流調節引腳
• 符合RoHS標準的2 mm x 2 mm、8引腳LFCSP封裝

框圖

引腳配置

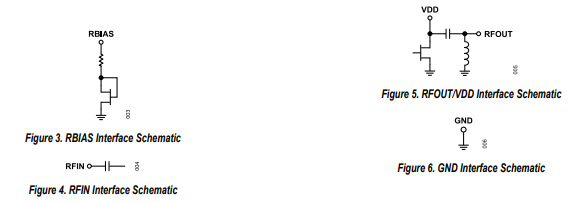

接口示意圖

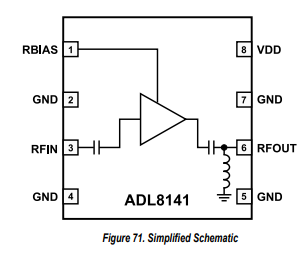

ADL8141是一款GaAs MMIC pHEMT低噪聲寬帶放大器，集成偏置電感和交流耦合電容。簡化原理圖如圖71所示。
要設置漏極偏置電流，請在RBIAS和VDD引腳之間連接一個外部電阻。
ADL8141具有交流耦合的單端輸入和輸出端口，在24 GHz至24 GHz頻率范圍內，其阻抗標稱值等于50歐姆。不需要外部匹配元件。雖然RF輸出路徑是交流耦合的，但交流耦合電容的RFOUT側有一條直流接地路徑。
