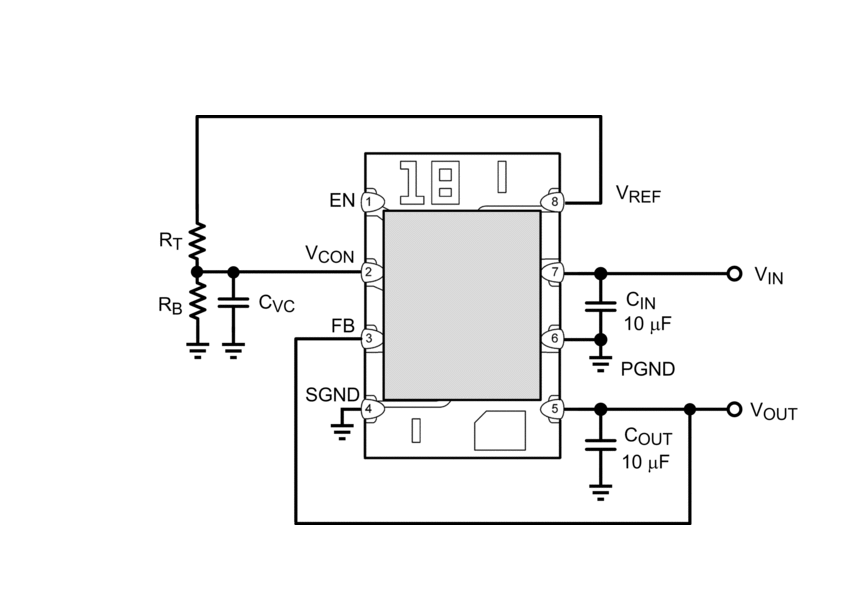

LMZ10501 nano 模塊是一種易于使用的降壓 DC-DC 設計，能夠在空間受限的應用中驅動高達 1A 的負載。基本作只需要一個輸入電容器、一個輸出電容器、一個小的 V CON 濾波電容器和兩個電阻器。nano 模塊采用 8 引腳 μSIP 封裝，帶有電感器。還提供基于內部電流限制的軟啟動功能、電流過載保護和熱關斷功能。
*附件：lmz10501.pdf

特性

• 輸出電流高達 1 A
• 2.7V 至 5.5V 輸入電壓范圍
• 0.6V 至 3.6V 輸出電壓范圍
• 效率高達 95%
• 集成電感器
• 8 引腳 microSiP 封裝
• -40°C 至 125°C 結溫范圍
• 可調輸出電壓
• 2MHz 固定 PWM 開關頻率
• 集成補償
• 軟啟動功能
• 限流保護
• 熱關斷保護
• 用于上電、斷電和掉電條件的輸入電壓 UVLO
• 僅需 5 個外部元件 — 電阻分壓器和 3 個陶瓷電容器
• 小設計尺寸
• 低輸出電壓紋波
• 輕松選擇元件和簡單的 PCB 布局
• 高效率減少系統發熱

參數

方框圖

1. 產品概述

• ?產品型號?：LMZ10501
• ?類型?：Nano模塊，易于使用的降壓DC-DC轉換器
• ?特點?：
  • 輸出電流高達1A
  • 輸入電壓范圍：2.7V至5.5V
  • 輸出電壓范圍：0.6V至3.6V
  • 效率高達95%
  • 集成電感器
  • 8引腳μSiP封裝
  • 工作結溫范圍：-40°C至125°C
  • 可調輸出電壓
  • 固定2MHz PWM開關頻率
  • 集成補償
  • 軟啟動功能
  • 電流限制保護
  • 熱關斷保護
  • 輸入電壓欠壓鎖定（UVLO）
  • 僅需5個外部元件

2. 應用領域

• 點對點負載轉換（從3.3V和5V電源軌）
• 空間受限的應用
• 低輸出噪聲應用

3. 功能描述

• ?基本操作?：僅需輸入電容、輸出電容、小的VCON濾波電容和兩個電阻。
• ?軟啟動?：基于電流限制的軟啟動功能，防止大電流沖擊和輸出電壓過沖。
• ?保護功能?：包括過流保護、短路保護和熱關斷保護。
• ?動態電壓調整?：通過外部DAC動態調整輸出電壓。

4. 封裝與尺寸

• ?封裝類型?：8引腳μSiP封裝
• ?尺寸?：3.00mm × 2.60mm（包括引腳）

5. 電氣特性

• ?效率?：在VIN=5V，VOUT=3.6V，IOUT=1A條件下，效率高達91%。
• ?輸出電壓紋波?：在VIN=5V，VOUT=1.8V，IOUT=1A條件下，輸出電壓紋波為10mV pk-pk。
• ?線性和負載調節?：輸出電壓調節率在不同輸出電壓下分別為±1.75%（VOUT=0.6V）、±0.92%（VOUT=1.5V）和±0.38%（VOUT=3.6V）。

6. 熱特性

• ?熱阻?：
  • θJA（結到環境）：45.8°C/W（基于4層板熱測量）
  • θJC（結到外殼頂部）：25°C/W
  • θJB（結到板）：9.2°C/W

7. 設計指南

• ?輸出電壓設置?：通過連接在VREF和VCON之間的電阻分壓器設置。
• ?電容選擇?：推薦使用低ESR多層陶瓷電容（MLCC）作為輸入和輸出濾波電容。
• ?布局建議?：保持輸入電容、VCON濾波電容和電阻分壓器盡可能靠近相應引腳，以最小化噪聲和干擾。

8. 支持資源

• ?設計工具?：提供WEBENCH? Power Designer工具，用于創建和模擬LMZ10501的設計。
• ?文檔?：包括應用報告、用戶指南等相關文檔。
• ?社區支持?：TI E2E?支持論壇提供快速的設計幫助和驗證答案。

9. 訂購信息

• ?封裝選項?：LMZ10501SIL（活性）
• ?引腳數?：8
• ?訂購量?：3000（卷盤）
• ?環境標準?：RoHS和Green
