DCPA1 系列是 1W 隔離式非穩壓 DC/DC 轉換器模塊系列。DCPA1 系列器件至少需要兩個外部元件，包括片上器件保護，并能夠與外部時鐘同步。
*附件：dcpa10505.pdf

這種特性和小尺寸的組合使 DCPA1 系列器件適用于廣泛的應用，在需要信號路徑隔離的應用中是一種易于使用的解決方案。

特性

• 2kVDC 隔離（運行）：1 秒測試
• 跨隔離柵施加的連續電壓：60 VDC / 42.5 VAC
• UL1950 認證組件
• EN55022 B 類 EMC 性能
• 7 引腳 PDIP 和 7 引腳 SOP 封裝
• 輸入電壓：5 V ±10%
• 輸出電壓：±5 V、±12 V 或 ±15 V
• 軟啟動以減少浪涌電流
• 頻率同步
• 熱保護
• 短路保護
• 高效率

參數

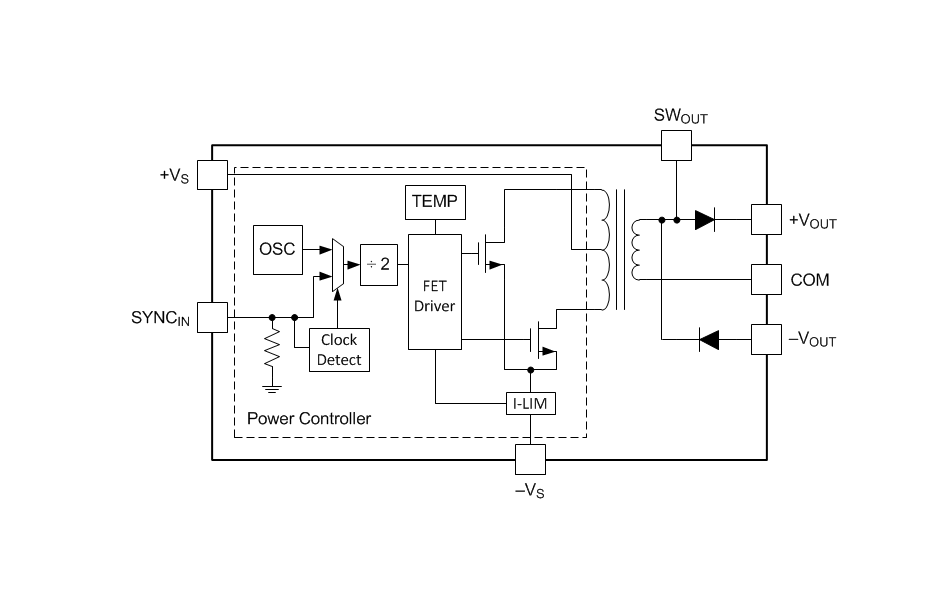

方框圖

1. 產品概述

• ?系列名稱?：DCPA1系列
• ?類型?：1W，2000V DC隔離，非穩壓DC/DC轉換器模塊
• ?封裝?：7引腳PDIP和7引腳SOP
• ?輸入電壓?：5V ±10%
• ?輸出電壓?：±5V，±12V，或±15V

2. 主要特性

• ?高隔離電壓?：2kV DC隔離（操作），1秒測試
• ?EMC性能?：符合EN55022 class B標準
• ?保護功能?：熱保護、短路保護、軟啟動
• ?同步功能?：支持外部時鐘同步
• ?高效能?：高效率設計，適合多種應用

3. 應用領域

• ?信號路徑隔離?
• ?地環路消除?
• ?數據采集?
• ?工業控制與儀器儀表?
• ?測試設備?

4. 電氣特性

• ?輸出功率?：1W
• ?輸出電流?：根據型號不同，輸出電流為200mA（DCPA10505），83mA（DCPA10512），66mA（DCPA10515）
• ?效率?：典型值高達87%（DCPA10512D）
• ?輸出電壓紋波?：20mVpp（C_OUT=1μF，I_OUT=50%）
• ?啟動電壓?：+V_S增加閾值2.25V，+V_S減少閾值1.7V

5. 功能描述

• ?隔離?：操作隔離，不適用于安全隔離系統
• ?功率級?：采用推挽中心抽頭拓撲，工作頻率為425kHz
• ?軟啟動?：防止開機時產生高涌入電流
• ?同步功能?：允許多個DC/DC轉換器同步，減少系統噪聲
• ?熱保護?：內置熱關斷電路，結溫超過150°C時自動關斷

6. 設計指南

• ?電容選擇?：
  • 輸入電容：至少2.2μF低ESR陶瓷電容
  • 輸出電容：每個輸出至少1.0μF低ESR陶瓷電容
• ?布局建議?：輸入和輸出電容應盡可能靠近器件引腳放置，以減少損耗
• ?系列與并聯連接?：多個DCPA1模塊可以串聯或并聯連接以提供非標準電壓軌或增加輸出功率

7. 文檔與支持

• ?設計工具?：支持使用WEBENCH? Power Designer進行自定義設計
• ?社區資源?：可通過TI E2E?在線社區獲取設計支持和幫助
• ?相關文檔?：提供DC/DC轉換器噪聲抑制、外部同步等應用報告
