LMV722-Q1 器件是一種低噪聲、低電壓運算放大器，適用于多種 應用。LMV722-Q1 具有 10MHz 單位增益帶寬、5.25V/μs 壓擺率，以及良好的電壓和電流噪聲性能。

數據手冊：*附件：LMV722-Q1 汽車級、雙路、5V、10MHz、低噪聲運算放大器技術手冊.pdf

LMV722-Q1 能夠在音頻信號路徑或電機控制應用等低電壓和低噪聲系統中提供優質 性能。該器件可向重負載提供軌到軌輸出擺幅。輸入共模電壓范圍包括接地，器件的最大輸入失調電壓為 3.5mV（超出推薦的溫度范圍）。在低電源電壓下，容性負載能力也很好。工作范圍為 2.2V 至 5.5V。

特性
? 符合汽車類 標準
? 具有符合 AEC-Q100 標準的下列特性：
– 器件環境工作溫度：
–40°C 至 +125°C
– 器件 HBM ESD 分類等級 2
– 器件 CDM ESD 分類等級 C4B
? 電源電壓范圍：2.2V 至 5.5V
? 低電源電流：2.2V 時 905μA/放大器
? 高單位增益帶寬：10MHz
? 軌至軌輸出擺幅
– 600? 負載：2.2V 時每個電源軌 120mV
– 2k? 負載：2.2V 時每個電源軌 50mV
? 輸入共模電壓范圍包括接地
? 輸入電壓噪聲：10.5nV/√Hz，f = 1kHz 時

引腳功能和配置

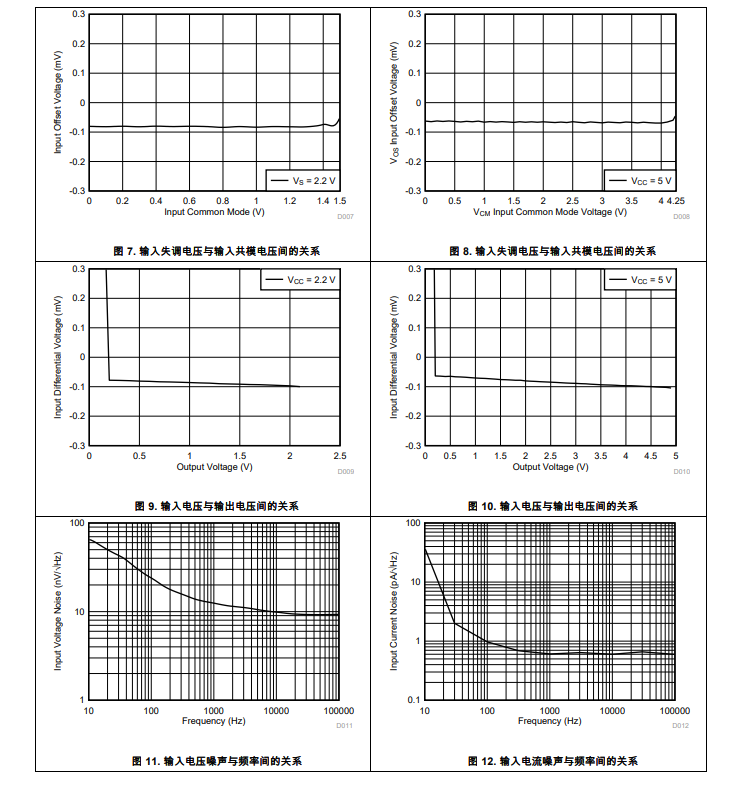

典型特性

功能方框圖

典型應用

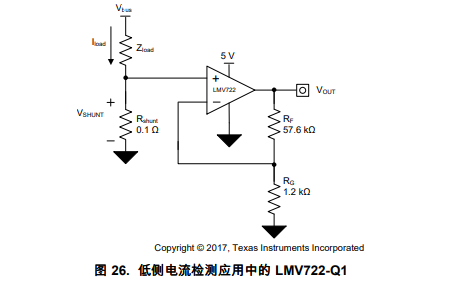

典型應用圖 26 顯示了低側電流檢測應用中配置的 LMV722-Q1。

應用
? 信息娛樂
? 引擎控制單元
? 汽車照明
? 音頻信號路徑
