TPSM8281x 是引腳對引腳兼容、高效且易于使用的同步降壓直流/直流電源模塊系列，帶有集成電感器，輸出電流范圍為 1A 至 4A。這些器件采用固定頻率峰值電流模式控制拓撲，支持電信、測試和測量以及醫療應用的高功率密度要求。低電阻開關在高環境溫度下允許高達 4A 的連續輸出電流。開關頻率可在 1.8MHz 至 4MHz 范圍內調節，并且還可以與外部時鐘同步。在 PFM/PWM 模式下，TPSM8281x 可在整個負載范圍內保持高效率。這些器件在 PWM 模式下提供 1% 的輸出電壓精度，從而簡化了精密電源的設計。SS/TR 引腳可用于通過精確的啟動斜坡來限制浪涌電流，或者通過跟蹤輸出電壓至施加于該引腳的外部電壓來進行排序。
*附件：tpsm82813.pdf

特性

• 1.8MHz 至 4MHz 的可調和可同步開關頻率
• 提供兩種封裝類型
  • MagPack 封裝（屏蔽、電感和 IC）13 引腳，< 2.0mm 高
  • μSIL 14 引腳，< 2.4mm 高
• 針對低 EMI 要求進行了優化
  • 倒裝芯片芯片安裝（無鍵合線）
  • 通過優化的引腳布局簡化布局
• 提供擴頻時鐘版本
• 可選強制 PWM 或 PFM/PWM作
• 輸出電壓精度 ±1%（PWM作）
• 2.75V 至 6V 輸入電壓范圍
• 0.6V 至 5.5V 輸出電壓范圍
• 可調節的軟啟動或跟蹤
• 帶窗口比較器的電源正常輸出
• 精確的 ENABLE 輸入允許
  • 用戶定義的欠壓鎖定
  • 精確排序
• 100% 占空比
• 輸出放電
• 15μA 典型靜態電流
• 出色的熱性能
• –40°C 至 125°C 工作溫度范圍
• 引腳對引腳 6A 版本，1.6mm 高：TPSM82816

參數

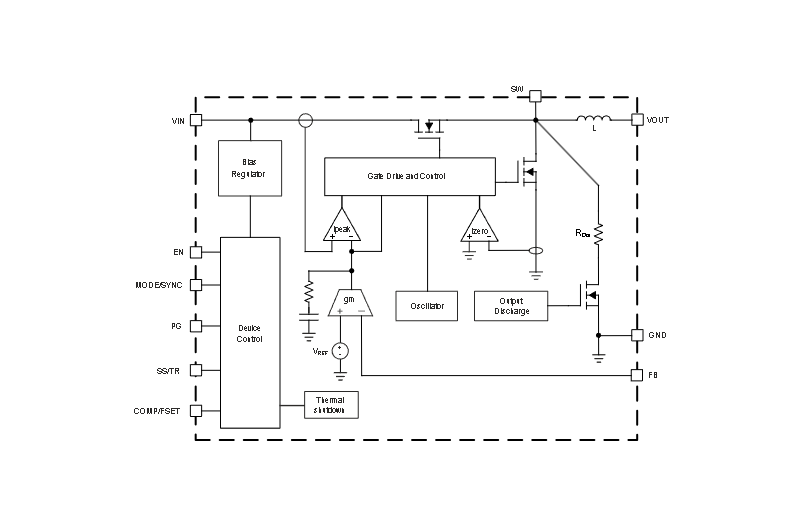

方框圖

1. 產品概述

• ?類型?：高效同步降壓DC/DC電源模塊
• ?輸入電壓范圍?：2.75V至6V
• ?輸出電壓范圍?：0.6V至5.5V
• ?輸出電流?：1A至4A（具體型號不同）
• ?封裝類型?：MagPack?和MicroSiP?
• ?應用?：光學模塊、數據中心互連、測試測量、患者監測、無線基礎設施、航空航天和國防

2. 主要特性

• ?可調且可同步的開關頻率?：1.8MHz至4MHz
• ?低EMI設計?：Flip-chip封裝，無鍵合線，優化引腳布局
• ?高精度輸出電壓?：±1%（PWM模式下）
• ?多種工作模式?：強制PWM、PFM/PWM自動切換、跟蹤和軟啟動
• ?高效率?：全負載范圍內保持高效率
• ?熱性能優異?：-40°C至125°C的工作溫度范圍
• ?多種保護功能?：過流保護、短路保護、熱關斷、輸入欠壓鎖定（UVLO）

3. 封裝與尺寸

• ?MagPack?封裝?：13引腳，高度小于2.0mm
• ?MicroSiP?封裝?：14引腳，高度小于2.4mm

4. 電氣特性

• ?靜態電流?：典型值為15μA
• ?熱關斷溫度?：170°C
• ?UVLO閾值?：上升閾值2.5V至2.75V，下降閾值2.25V至2.6V
• ?PGOOD輸出?：具有窗口比較器，用于輸出電壓監測

5. 功能描述

• ?精確使能（EN）輸入?：允許用戶定義的UVLO和精確時序控制
• ?輸出放電功能?：確保設備禁用時輸出電壓迅速下降至接近0V
• ?COMP/FSET引腳?：用于設置控制環路的補償和開關頻率
• ?MODE/SYNC引腳?：控制PWM/PFM模式切換，并支持外部時鐘同步
• ?軟啟動/跟蹤（SS/TR）引腳?：限制啟動時的浪涌電流，支持輸出電壓跟蹤

6. 應用與布局

• ?設計工具?：支持使用WEBENCH? Power Designer進行定制設計
• ?布局指南?：輸入和輸出電容應盡可能靠近設備引腳，以減少寄生電感和噪聲
• ?熱設計?：通過優化PCB布局和增加散熱措施來提高熱性能

7. 開發支持

• ?文檔支持?：包括數據手冊、應用報告和相關設計資源
• ?社區支持?：提供TI E2E?支持論壇，方便工程師獲取快速驗證的答案和設計幫助

8. 訂購信息

• ?設備型號?：TPSM82813（及其他相關型號）
• ?封裝選項?：MagPack?和MicroSiP?
• ?生態計劃?：符合RoHS標準

9. 注意事項

• 在設計過程中，應確保所有電氣參數在推薦操作條件下
• 布局時遵循最佳實踐，以減少EMI和噪聲干擾
• 在使用前，請仔細閱讀數據手冊，并遵循所有安全指南和設計建議
