TPSM831D31 是一款 PMBus? 控制的雙輸出 4 相電源模塊，將高性能 D-CAP+ ? 控制器與四個高效智能功率級和低損耗電感器組合到一個堅固的熱增強型表面貼裝封裝中。用戶提供輸入和輸出電容器以及一些無源元件來完成系統。第一個輸出是 3 相功率級，可提供高達 120 A 的連續輸出電流。第二個輸出是單相功率級，可提供高達 40 A 的輸出電流。
*附件：tpsm831d31.pdf

PMBus 接口提供每個 VOUT、UVLO、軟啟動、過流和熱關斷參數的轉換器配置。該接口支持遙測，可以報告實際輸入電壓、輸出電壓、輸出電流和設備溫度。該設備可以報告輸入和輸出功率。該器件支持標準 PMBus 警告和故障功能。該器件支持高達 1MHz 的 PMBus 通信速度，具有 1.8V 或 3.3V 邏輯電平，如 SMBus 規范 V3.0 第 4.3 節所述。該模塊支持 PMBus 1.3 規范中的命令子集。

特性

• 輸入電壓范圍：8 V 至 14 V
• 雙輸出：120 A（3 相）+ 40 A（1 相）
• 輸出電壓范圍：0.25 V 至 1.52 V
  • 可編程為 5mV 步長
  • 差分遠程感應
  • ±0.5% Vref 精度，帶遠程感應
• PMBus 接口
  • 可編程 V 外 、UVLO、故障限值
  • VIN、VOUT、IOUT、溫度遙測
  • 支持高達 1MHz 的總線速度
  • 片上非易失性配置存儲器
• 超快瞬態響應
• 開關頻率范圍：350 kHz 至 700 kHz
• 15 mm × 48 mm 基底面和 12 mm 高
• 效率高達 95%
• 雙電源良好輸出
• 過流、過壓、過熱保護
• 工作 IC 結范圍：–40°C 至 125°C
• 工作環境范圍：–40°C 至 105°C

參數

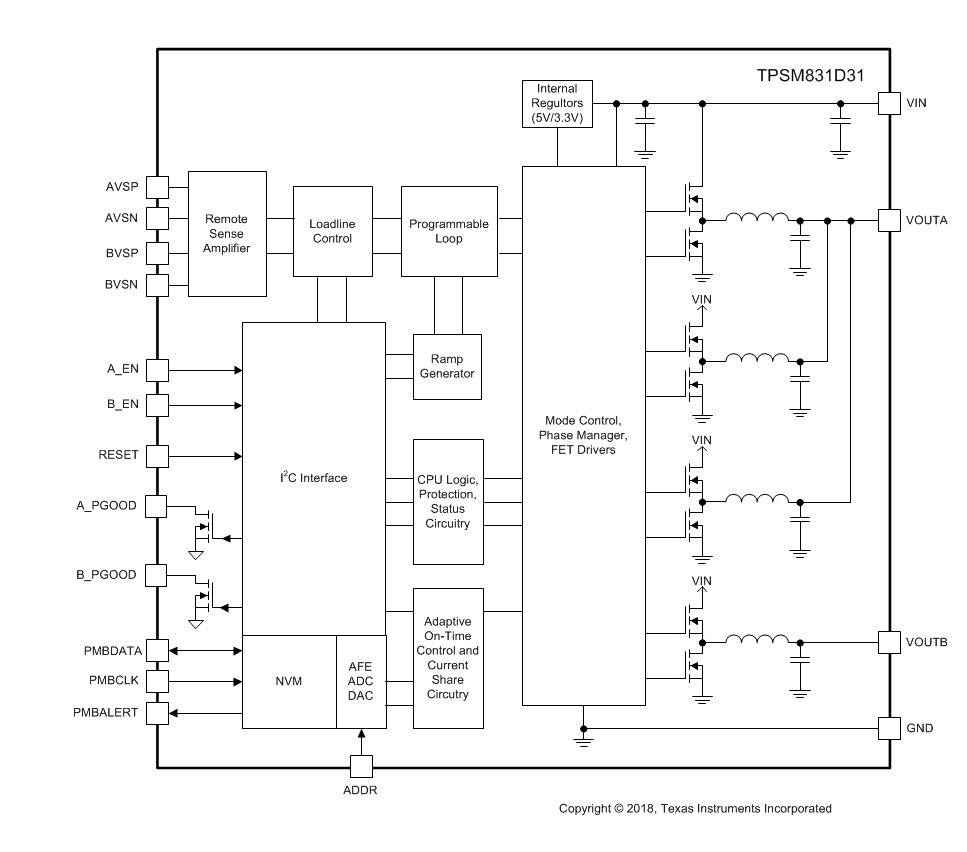

方框圖

1. 產品概述

• ?類型?：8-V至14-V輸入，0.25-V至1.52-V雙輸出，120-A + 40-A PMBus?電源模塊
• ?封裝?：15-mm × 48-mm 12-mm高度QFM封裝
• ?效率?：高達95%
• ?工作溫度范圍?：操作結溫范圍-40°C至125°C，環境溫度范圍-40°C至105°C

2. 主要特性

• ?集成度?：集成了高性能D-CAP+?控制器、四個高效Smart Power Stages和低損耗電感
• ?瞬態響應?：超快瞬態響應
• ?可編程性?：通過PMBus接口配置輸出電壓、軟啟動、過流和熱關斷參數
• ?保護功能?：過流、過壓、過溫保護
• ?監控功能?：支持輸入電壓、輸出電壓、輸出電流和設備溫度的遙測

3. 功能描述

• ?D-CAP+控制?：結合D-CAP常通時間控制和多相轉換器的優點，確保準確的下垂控制和良好的電流共享
• ?啟動時序?：提供可配置的啟動時序，以滿足不同應用需求
• ?工作模式?：支持連續導通模式（CCM）、自動跳頻和動態相位管理
• ?黑匣子記錄?：記錄首個發生的災難性故障，有助于系統級調試

4. 電氣特性

• ?輸入電壓范圍?：8 V至14 V
• ?輸出電壓范圍?：0.25 V至1.52 V（可編程）
• ?輸出電流?：通道A最大120 A，通道B最大40 A
• ?開關頻率?：350 kHz至700 kHz可調
• ?效率?：在多種負載條件下效率高達92%以上

5. 應用信息

• ?典型應用?：包括3相120-A輸出和1相40-A輸出的雙輸出應用
• ?設計步驟?：詳細描述了輸入和輸出電容的選擇、開關頻率的設置以及PMBus地址的配置

6. 布局指南

• ?電源和地平面?：建議使用大面積銅層作為電源和地平面，以優化熱性能和電氣性能
• ?電容放置?：將輸入和輸出電容盡可能靠近設備引腳放置，以減少寄生電感和電阻
• ?熱設計?：通過優化PCB布局和增加散熱措施來降低熱阻

7. 電源推薦

• ?輸入電源?：推薦使用8 V至14 V的穩壓電源，并確保良好的旁路和濾波
• ?輸出濾波?：根據應用需求選擇合適的輸出電容和電感值，以優化瞬態響應和紋波抑制

8. 文檔和支持

• ?PMBus GUI?：提供圖形用戶界面軟件，用于配置和監控電源模塊
• ?技術參考手冊?：包含詳細的寄存器映射和命令集，支持高級用戶自定義配置
• ?支持論壇?：TI E2E?支持論壇提供快速、經驗證的設計幫助和問題解答

9. 訂購信息

• ?封裝類型?：QFM封裝（28引腳）
• ?工作溫度范圍?：-40°C至125°C
• ?生態計劃?：符合RoHS要求，提供綠色封裝選項
