MAX3840 +3.3V、2.7Gbps雙路2 x 2交叉點開關技術手冊
概述
MAX3840是一款雙路2 x 2異步矩陣開關，適用于SDH/SONET DWDM及其它需要串行數據流環回和保護通道開關的高速數據切換系統。MAX3840非常適合帶有前向誤差修正的OC-48系統。寬頻帶、全差分信號通路使累積抖動、串擾及信號偏斜最小。每路2 x 2矩陣開關能夠扇出和/或復用高達2.7Gbps的數據和2.7GHz時鐘信號。所有輸入和輸出與電流模式邏輯(CML)兼容，易于與交流耦合LVPECL信號連接。不使用時，每個CML輸出級可通過使能控制引腳關斷，以節省功率。所有輸出處于使能狀態時，典型功耗為460mW。
MAX3840與MAX3876 2.5Gbps時鐘和數據恢復(CDR)電路兼容。
MAX3840采用32引腳、裸露焊盤QFN封裝(5mm x 5mm)，工作于+3.3V電源，工作溫度范圍為-40°C至85°C。
數據表：*附件：MAX3840 +3.3V、2.7Gbps雙路2 x 2交叉點開關技術手冊.pdf
應用
- 上/下路復用器
- ATM交換內核
- 高速背板
- SDH/SONET與DWDM傳輸系統
- WDM交叉連接

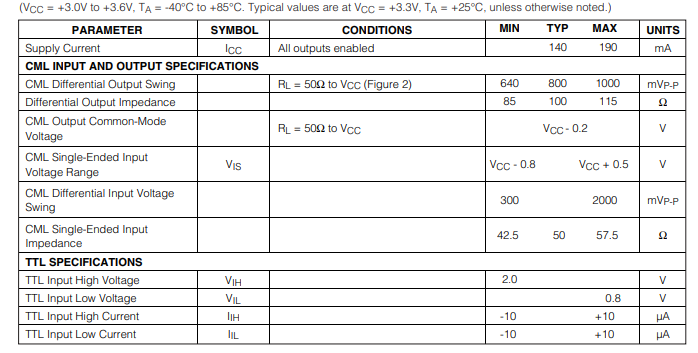

特性
- +3.3V單電源供電
- 460mW功耗
- 2ps
RMS隨機抖動 - 7ps
P-P確定性抖動 - 未選用的輸出通道可以關斷
- CML輸入/輸出
- 6ps通道至通道扭曲
- 100ps輸出邊沿速率
- 5mm x 5mm 32引腳QFN封裝或薄型QFN封裝
典型應用電路

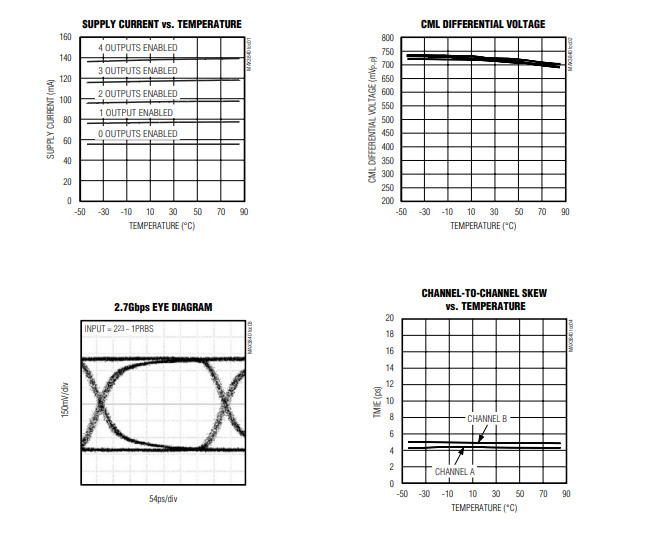

典型操作特性

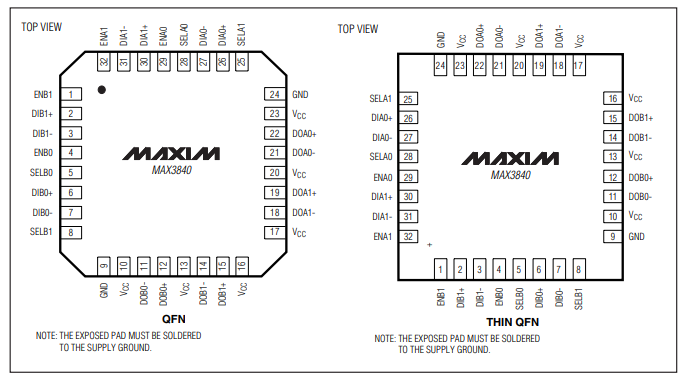

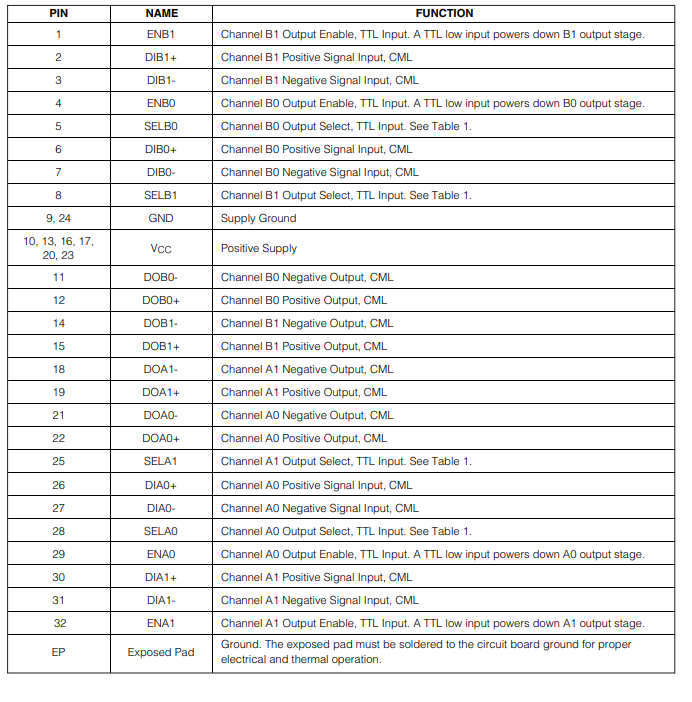

引腳配置描述
