概述
DS1110L 10抽頭延遲線是3V版的DS1110。它含有10個等間隔的抽頭，可以提供10ns至500ns的延遲。DS1110L系列延遲線在3.3V，+25°C時，提供±5%或±2ns (較大者)的額定精度。DS1110L額定工作于2.7V至3.6V電源。DS1110L具有相同精度的前沿和后沿延遲。該器件備有14引腳TSSOP封裝。
數據表：*附件：DS1110L 3V、10抽頭硅延遲線技術手冊.pdf

應用

• 自動測試設備(ATE)
• 通信系統
• 醫療設備
• PC外設設備

特性

• 全硅、3V、10抽頭延遲線
• 引腳兼容于DS1110的升級產品
• 10個等間隔抽頭
• 穩定、精確的延遲
• 相同的前沿與后沿精度
• 在3.3V，+25°C時，延遲容差±5%或±2ns (較大者)
• 經濟型
• 低截面14引腳TSSOP
• 低功耗CMOS
• TTL/CMOS兼容
• 兼容汽相和紅外焊
• 快速周轉原型
• 提供商業級與工業級溫度范圍的延遲線
• 可定制延遲

引腳配置

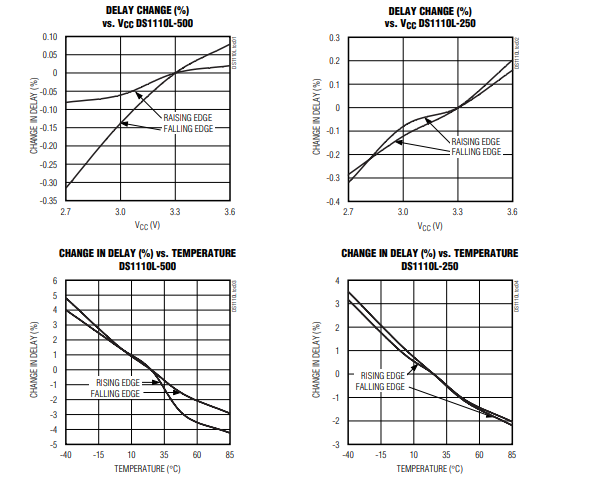

典型操作特性

詳細說明

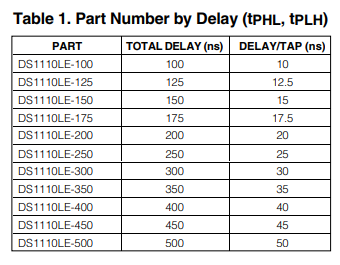

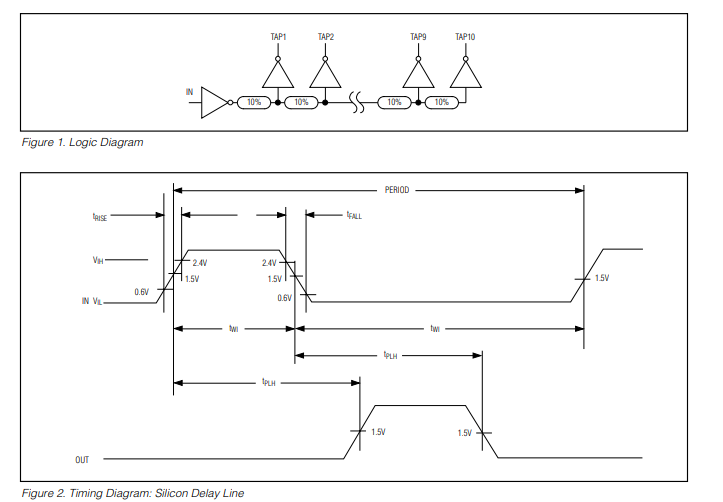

DS1110L 10抽頭延遲線是DS1110的3V版本。它有10個等間距抽頭，在標準14引腳TSSOP封裝中提供從10ns到50ns的延遲。DS1110L系列延遲線可提供標稱值±5%或±2ns的精度，工作電壓為3.3V和2.5V。DS1110L的特點是在3.0V至2.7V至3.6V的電壓范圍內工作。DS1110L在固定延遲加上指定的延遲編號后綴（零件編號，見表1）后，會在抽頭 - 10輸出端恢復輸入邏輯狀態。DS1110L可產生領先和拖后邊緣延遲，且具有精確的抽頭，能夠驅動多達10個74LS型負載。達拉斯半導體可以定制標準產品，以滿足特定需求。圖1是DS1110L邏輯圖，圖2是其硅延遲線的時序圖。

測試設置說明

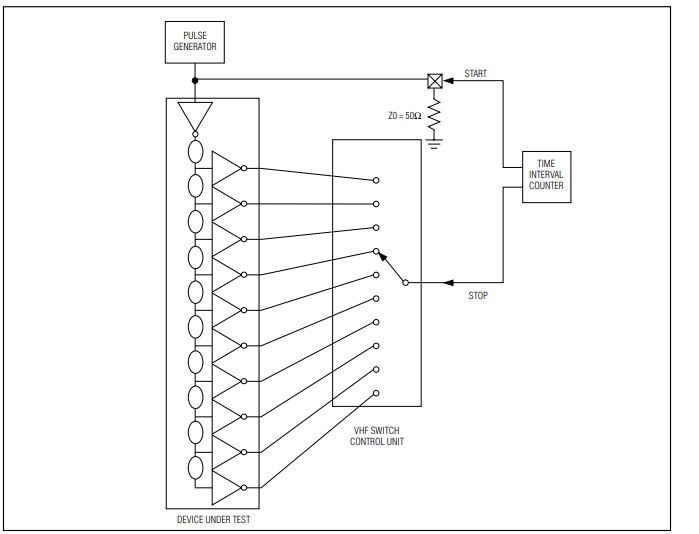

圖3展示了用于測量DS1110L定時參數的硬件配置。精密脈沖發生器在軟件控制下生成輸入波形。時間延遲通過連接的時間間隔計數器（分辨率為20ps）進行測量。

在輸入與每個抽頭之間。每個抽頭由一個甚高頻（VHF）開關控制單元進行選擇并連接到計數器。所有測量均完全自動化，通過IEEE - 488總線由中央計算機對每臺儀器進行控制。

輸出

每個輸出端都并聯加載了一個等效于450Ω的電阻和一個15pF的電容。延遲是在上升沿和下降沿的1.5V電平處測量的。
