概述
DS1135系列是流行的DS1013與DS1035的低功率、+5V、高速版本。

DS1135系列延遲線在單個封裝內有三個獨立的邏輯緩沖延遲線。該器件是最快的3合1延遲線。它采用標準8引腳150mil SO封裝。

該器件具有精確的前沿和后沿延遲。它具有全硅延遲線方案固有的可靠性。每個輸出可以驅動10個LS負載。

完整數據資料中的表1給出了標準延遲值。
數據表：*附件：DS1135 3合1、高速硅延遲線技術手冊.pdf
特性

• 全硅定時電路
• 三個獨立的緩沖延遲線
• 在整個溫度與電壓范圍內保證穩定和精確
• 精密的前沿和后沿特性保證了輸入信號的對稱性
• 兼容汽相、紅外和波峰焊
• 采用卷帶包裝
• 備有商業和工業級溫度范圍
• 5V電源供電(如果用3V電源供電，見DS1135L)
• DS1013與DS1035的推薦替代產品

引腳配置描述

測試設置說明

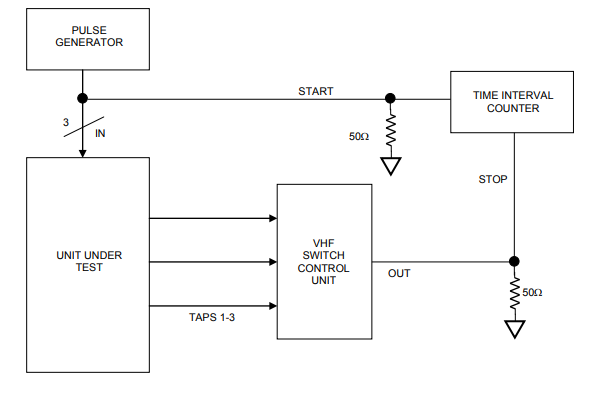

圖2展示了用于測量DS1135定時參數的硬件配置。輸入波形由軟件控制的精密脈沖發生器產生。時間延遲通過連接到輸出端的時間間隔計數器（分辨率為20皮秒）進行測量。DS1135的輸出抽頭由甚高頻（VHF）開關控制單元進行選擇并連接到時間間隔計數器。所有測量均完全自動化，每臺儀器通過IEEE 488總線由計算機進行控制。
DS1135測試電路圖2

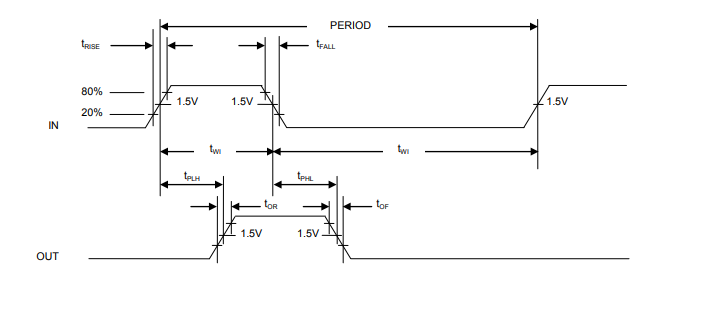

時序圖
