DS1080L擴頻晶振倍頻器技術手冊
概述
DS1080L是低抖動、基于晶振的時鐘發生器，內部集成鎖相環(PLL)，用于產生16MHz至134MHz的擴頻時鐘輸出。該器件的時鐘倍頻速率和抖動幅度可通過引腳設置。DS1080L提供擴頻禁用模式和關斷模式，可節省功耗。
數據表：*附件：DS1080L擴頻晶振倍頻器技術手冊.pdf
應用
- 汽車
- 電纜調制解調器
- 蜂窩電話
- 計算機外設
- 復印機
- PC
- 打印機
特性
- 可產生16MHz至134MHz的擴頻時鐘輸出
- 可選的時鐘倍頻速率：1倍、2倍和4倍
- 中心擴頻抖動
- 可選的擴頻調制幅度：±0.5%、±1.0%和±1.5%
- 擴頻禁用模式
- 逐周期抖動低
- 關斷模式下輸出為高阻抗
- 低成本
- 低功耗
- 3.0V至3.6V單電源供電
- 工作溫度范圍：-40°C至+125°C
- 小型8引腳μSOP封裝

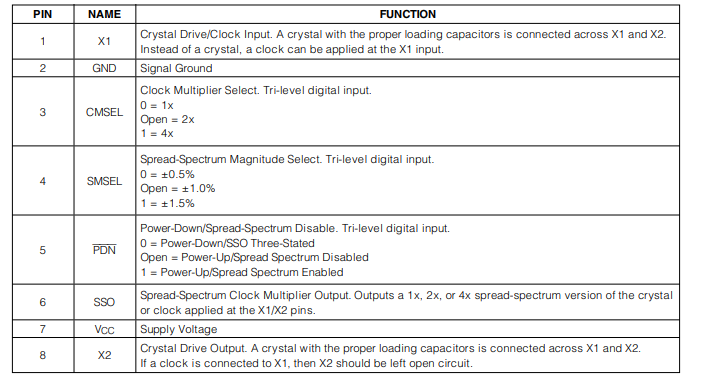

引腳配置

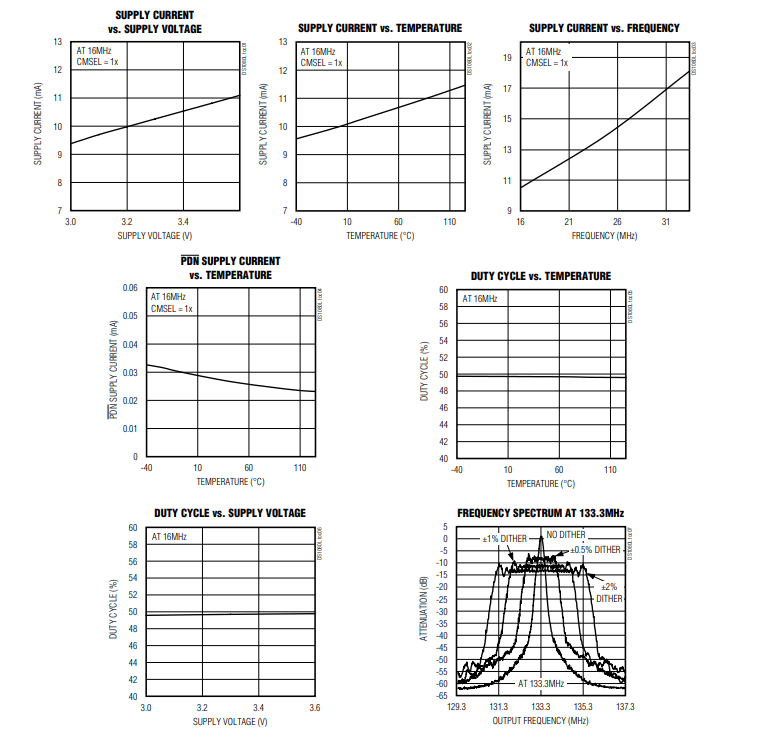

典型操作特性
擴頻晶體倍增器
