LM2903B 工業級雙路標準比較器技術手冊
LM393B 和 LM2903B 器件是業界通用 LM393 和 LM2903 比較器系列的下一代版本。下一代 B 版本比較器具有更低的失調電壓、更高的電源電壓能力、更低的電源電流、更低的輸入偏置電流和更低的傳播延遲，并通過專用 ESD 鉗位提高了 2kV ESD 性能和輸入耐用性。LM393B 和 LM2903B 可直接替代 LM293、LM393 和 LM2903（“A”和“V”版本）。
數據手冊：*附件：LM2903B 工業級雙路標準比較器技術手冊.pdf
所有器件都包含兩個獨立的電壓比較器，這些比較器可在寬電壓范圍內由單電源供電運行。靜態電流不受電源電壓的影響。
特性
? 全新 LM393B 和 LM2903B
? 改進了 B 版本的規格
– 最大額定值：高達 38V
– ESD 等級 (HBM)：2kV
– 低輸入失調電壓：0.37mV
– 低輸入偏置電流：3.5nA
– 低電源電流：每個比較器 200μA
– 更短的響應時間 (1μs)
– LM393B 的工作溫度范圍
– 采用 2 x 2mm 微型 WSON 封裝
? B 版本可直接取代 LM293、LM393 和 LM2903 的
A 和 V 版本
? 共模輸入電壓范圍包括接地
? 差分輸入電壓范圍等于最大額定電源電壓：±38V
? 低輸出飽和電壓
? 輸出與 TTL、MOS 和 CMOS 兼容
引腳功能和配置

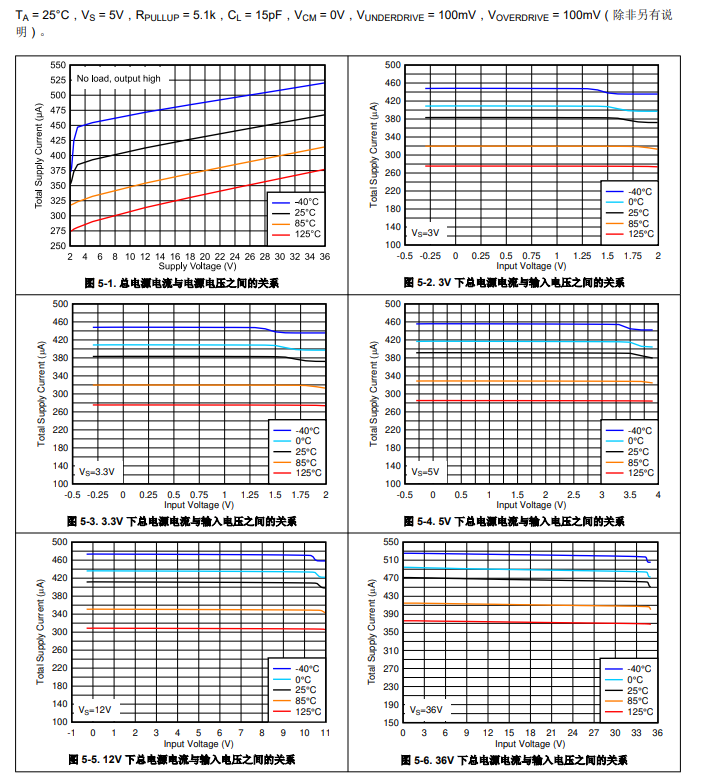

典型特性

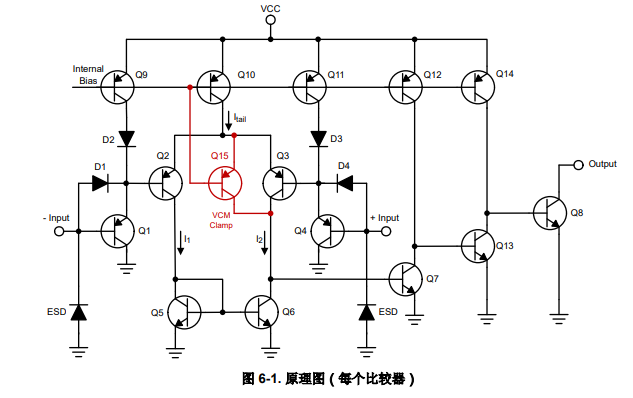

功能方框圖

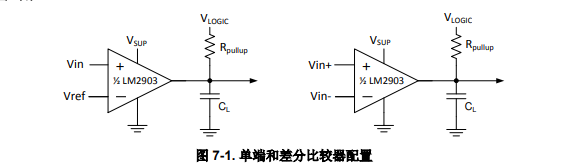

典型應用
應用
? 掃地機器人
? 單相 UPS
? 服務器 PSU
? 無繩電動工具
? 無線基礎設施
? 電器
? 樓宇自動化
? 工廠自動化與控制
? 電機驅動器
? 信息娛樂系統與儀表組
