LM2903B-Q1 器件是業界通用 LM2903-Q1 比較器系列的下一代版本。該下一代系列為成本敏感型應用提供了卓越的價值，其特性包括更低的失調電壓、更高的電源電壓能力、更低的電源電流、更低的輸入偏置電流、更低的傳播延遲以及更高的 2kV ESD 性能，并提供了直接替代的便利性。

數據手冊：*附件：LM2903B-Q1 汽車類雙路差分商用比較器技術手冊.pdf

所有器件都包含兩個獨立的電壓比較器，這些比較器可在廣泛的電壓范圍內運行。如果兩個電源的電壓差處于 2V 至 36V 范圍內且 VCC 比輸入共模電壓至少高 1.5V，那么也可以使用雙電源。輸出可以連接到其他集電極開路輸出。

LM2903-Q1 和 LM2903B-Q1 符合 -40°C 至 +125°C 的 AEC-Q100 1 級溫度范圍。LM2903E-Q1 符合 -40°C 至 +150°C 的 0 級工作溫度范圍。

特性
? 符合汽車應用要求
? 具有符合 AEC-Q100 標準的下列特性：
– 器件溫度等級 0：-40°C 至 150°C 的環境工作溫
度范圍 (LM2903E-Q1)
– 器件溫度等級 1：–40°C 至 125°C 環境工作溫
度范圍
– 器件 HBM ESD 分類等級 H1C
– 器件 CDM ESD 分類等級 C4B
? 改進了“B”器件的 2kV HBM ESD
? 可用于“B”器件的 Tri-Temp 測試
? 單電源或雙電源
? 獨立于電源電壓的
低電源電流：
每個比較器 200uA（典型值）（“B”版本）
? 低輸入偏置電流：3.5nA（典型值）（“B”器件）
? 低輸入偏置電流：0.5nA（典型值）（“B”器件）
? 低輸入偏移電壓：±0.37mV（典型值）（“B”器件）
? 共模輸入電壓范圍包括接地
? 差動輸入電壓范圍等于最大額定電源電壓：±36V
? 輸出與 TTL、MOS 和 CMOS 兼容
? 功能安全型
– 可提供用于功能安全系統設計的文檔

引腳功能和配置

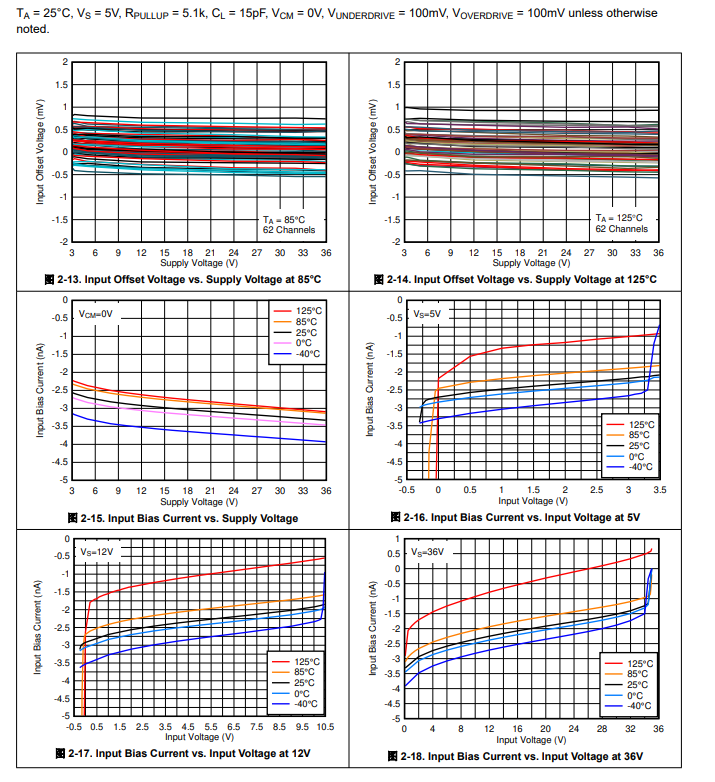

典型特性

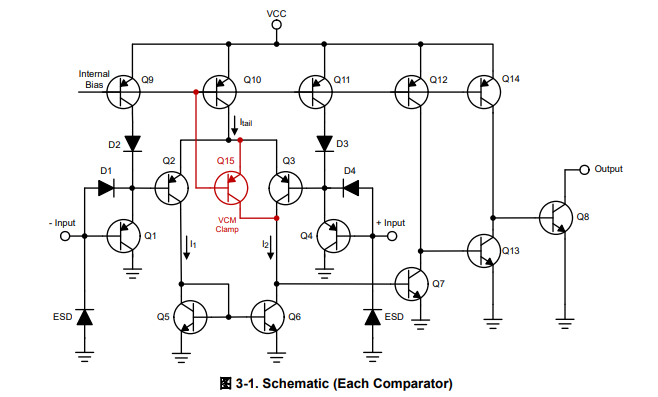

功能方框圖

應用
? 汽車
– HEV/EV 和動力總成
– 信息娛樂系統與儀表組
– 車身控制模塊
? 工業
? 電器
