LM2904-Q1、LM2904B-Q1 和 LM2904BA-Q1 是符合 AEC-Q100 規范的業界通用運算放大器，適合汽車應用。LM2904B-Q1 和 LM2904BA-Q1 是 LM2904-Q1 的下一代版本，包含兩個高電壓 (36V) 運算放大器。LM2904B-Q1 和 LM2904BA-Q1 為成本敏感型應用提供了卓越的價值，其特性包括低失調電壓（最大值分別為 3mV 和 2mV）、對地共模輸入范圍和高差分輸入電壓能力。

數據手冊：*附件：LM2904B-Q1 運行溫度范圍為-40°C至125°C的汽車級雙路36V 1.2MHz運算放大器技術手冊.pdf

LM2904B-Q1 和 LM2904BA-Q1 利用單位增益穩定性、更低的失調電壓（0.3mV，典型值）和更低的靜態電流（300μA，典型值）等增強型特性簡化了電路設計。得益于高 ESD（2kV，HBM）及集成 EMI 和射頻濾波器，LM2904B-Q1 和 LM2904BA-Q1 器件可用于汽車市場中要求最為嚴苛、極具環境挑戰性的應用。

特性
? 符合面向汽車應用的 AEC Q-100 標準
– 溫度等級 1：–40°C 至 +125°C
– 器件 HBM ESD 分類等級 2
– 器件 CDM ESD 分類等級 C5
? 3V 至 36V 的寬電源電壓范圍（LM2904B-Q1 和
LM2904BA-Q1）
? 每通道電源電流為 300 μA（LM2904B-Q1 和
LM2904BA-Q1，典型值）
? 單位增益帶寬為 1.2 MHz（LM2904B-Q1 和
LM2904BA-Q1）
? 共模輸入電壓范圍包括接地，支持近地直接感測
? 低輸入失調電壓在 25°C 時為 2mV（LM2904BAQ1，最大值）
? 低輸入失調電壓在 25°C 時為 3mV（LM2904BQ1，最大值）
? 內部射頻和 EMI 濾波器（LM2904B-Q1 和
LM2904BA-Q1）
? 提供功能安全
– 有助于進行功能安全系統設計的文檔

引腳功能和配置

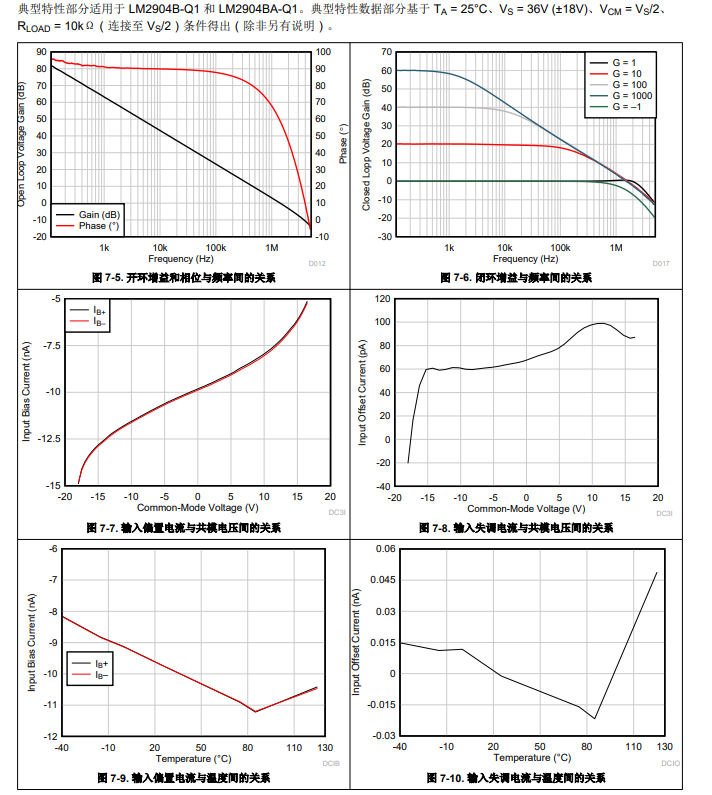

典型特性

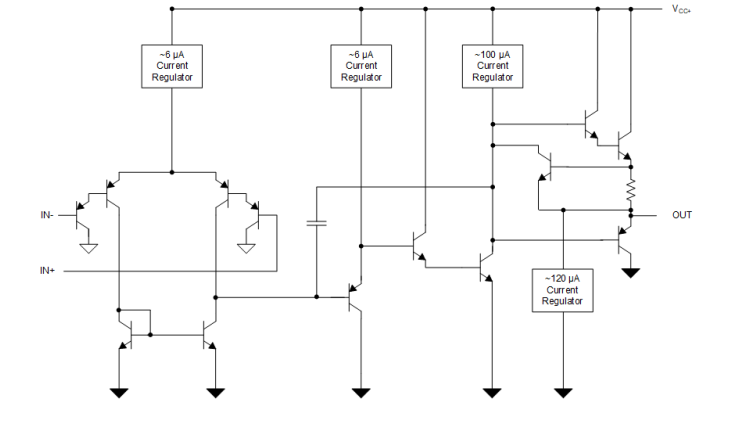

功能方框圖

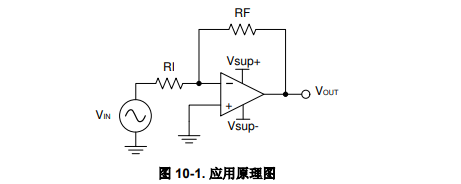

典型應用
運算放大器的典型應用是反相放大器。該放大器在輸入端接受正電壓，然后使電壓變?yōu)橥瑯臃鹊呢撾妷骸Ｋ€會以相同的方式使負輸入電壓變?yōu)檎妷骸?br />

應用
? 汽車照明
? 車身電子裝置
? 汽車音響主機
? 遠程信息處理控制單元
? 緊急呼叫 (eCall)
? 被動安全：制動系統
? 電動汽車/混合動力電動汽車：
– 逆變器和電機控制
– 車載充電器 (OBC) 和無線充電器
– 電池管理系統 (BMS)
