TPS3836、TPS3837 和 TPS3838 器件系列監控電路提供電路初始化和時序監控，主要用于數字信號處理器 （DSP） 和基于處理器的系統。

上電期間，當電源電壓 VDD 系列變得高于 1.1 V。此后，監控電路監控 VDD 系列并保持 RESET 輸出有效，只要 VDD 系列保持在閾值電壓 V 以下 它 .一個內部定時器延遲輸出返回到非活動狀態 （高電平），以確保系統正確復位。延遲時間從 V 之后開始DD 系列高于閾值電壓 V 它 .
*附件：tps3837.pdf

當 CT 連接到 GND 時，通常為 10 ms 的固定延遲時間。連接到 V 時 DD 系列 ，延遲時間通常為 200 毫秒。當電源電壓降至閾值電壓 V 以下時 它 ，則輸出將再次變為 active （low）。該系列的所有器件都具有固定檢測閾值電壓 （V 它 ） 由內部分壓器設置。

TPS3836具有低電平有效、推挽式 RESET 輸出。TPS3837具有高電平有效、推挽式 RESET，TPS3838 集成了低電平有效、漏極開路 RESET 輸出。該產品系列設計用于 1.8 V、2.5 V、3.0 V 和 3.3 V 的電源電壓。這些電路采用 SOT23-5 或 2mm × 2mm SON-6 封裝。TPS3836、TPS3837 和 TPS3838 系列的額定工作溫度范圍為 –40°C 至 85°C。

特性

• 電源電流：220 nA（典型值）
• 精密電源電壓監控范圍：
  1.8 V、2.5 V、3.0 V 和 3.3 V
• 具有可選延遲時間的上電復位發生器：10 ms 或 200 ms
• 推拉 RESET 輸出 （TPS3836）、
  推拉 RESET 輸出 （TPS3837） 或開漏 RESET 輸出 （TPS3838）
• 手動重置
• 5 引腳 SOT23 和 2mm × 2mm、6 引腳 SON 封裝
• 溫度范圍：–40°C 至 85°C

參數

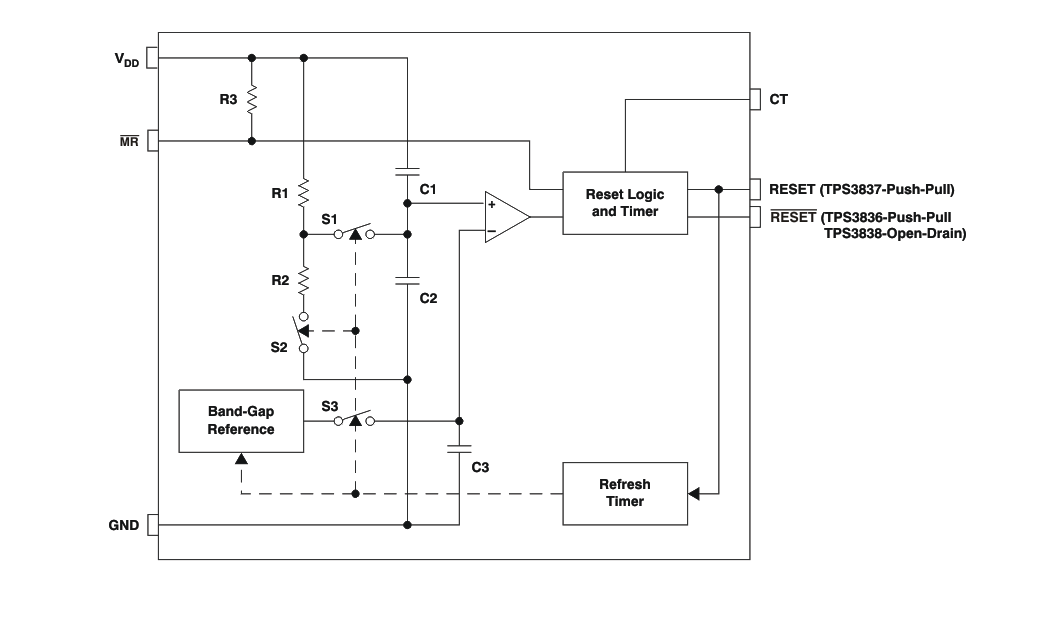

方框圖

1. 產品概述

• ?系列?：TPS3837
• ?功能?：Nano功率電壓監控器，提供電路初始化和時序監控功能，主要用于數字信號處理器（DSP）和處理器基系統。

2. 主要特性

• ?供電電流?：220nA（典型值）
• ?供電電壓監控范圍?：1.8V、2.5V、3.0V、3.3V
• ?上電復位生成器?：具有可選的延遲時間（10ms或200ms）
• ?復位輸出?：主動高電平、推拉輸出
• ?手動復位?：支持手動復位功能
• ?封裝選項?：5引腳SOT23和2mm x 2mm SON-6封裝
• ?工作溫度范圍?：-40°C至85°C

3. 功能描述

• ? 輸入電壓（V_DD） ?：監控輸入電壓，當V_DD低于閾值電壓（V_IT）時，復位輸出變為激活狀態。
• ? 手動復位（MR） ?：當MR引腳為邏輯低電平時，復位輸出變為激活狀態。
• ? 可選復位延遲（CT） ?：通過連接CT引腳到GND或V_DD，可選擇10ms或200ms的復位延遲時間。
• ? 復位輸出（RESET） ?：主動高電平推拉輸出，當V_DD低于閾值電壓或MR為邏輯低電平時，RESET輸出變為邏輯高電平。

4. 電氣特性

• ? 閾值電壓（V_IT） ?：根據不同型號，V_IT的典型值分別為1.71V、2.25V、2.79V、2.64V、2.93V。
• ? 遲滯電壓（V_HYS） ?：在1.7V < V_IT < 2.5V時為30mV，2.5V < V_IT < 3.5V時為40mV，3.5V < V_IT < 5V時為50mV。
• ? 高電平輸出電壓（V_OH） ?：在V_DD = 3.3V時，V_OH至少為0.8 x V_DD。
• ? 低電平輸出電壓（V_OL） ?：在V_DD = 1.8V時，V_OL最大為0.4V。
• ? 供電電流（I_DD） ?：在V_DD > V_IT且V_DD < 3V時，I_DD典型值為220nA；在V_DD > V_IT且V_DD > 3V時，I_DD典型值為250nA；在V_DD < V_IT時，I_DD最大為15μA。

5. 應用場景

• 適用于使用低功耗DSP、微控制器或微處理器的應用。
• 便攜式和電池供電設備。
• 智能儀器。
• 無線通信系統。
• 筆記本電腦。
• 使用MSP430?的應用（對于汽車系統，請參見TPS383x-Q1）。

6. 典型應用電路

• 提供了典型應用電路圖，展示了如何使用TPS3837監控3.6V鋰電池，并在電池電壓低于設定閾值時向微控制器（MCU）發送復位信號。

7. 封裝與尺寸

• 提供了SOT23和SON-6封裝的詳細尺寸信息，包括引腳排列、封裝尺寸等。
