概述
AD9520-1 提供多路輸出時鐘分配功能，具有亞皮秒級抖動性能，并且片內集成鎖相環（PLL）和電壓控制振蕩器（VCO）。片內VCO的調諧頻率范圍為2.27 GHz至2.65 GHz。也可以使用最高2.4 GHz的外部3.3 V/5 V VCO/VCXO。
數據表：*附件：AD9520-1 12路LVPECL 24路CMOS輸出時鐘發生器技術手冊.pdf

AD9520串行接口支持SPI和I^2^sup>C?端口。封裝內EEPROM可以通過串行接口進行編程，存儲用于上電和芯片復位的用戶定義寄存器設置。

AD9520具有12路LVPECL輸出（分為四組）。任一路1.6 GHz LVPECL輸出均可重新配置為兩路250 MHz CMOS輸出。

每組輸出均具有一個分頻器，其分頻比（從1至32）和相位（粗調延遲）均可以設置。

AD9520提供64引腳LFCSP封裝，可以采用3.3 V單電源供電。外部VCO的工作電壓最高可達5.5 V。獨立的輸出驅動器電源可以為2.375 V至3.465 V。

AD9520的額定工作溫度范圍為?40°C至+85°C標準工業溫度范圍。

^1^AD9520在本數據手冊中泛指AD9520系列的所有器件。但是，使用AD9520-1時，它僅指AD9520系列的該特定器件。

應用

• 低抖動、低相位噪聲時鐘分配
• SONET、10Ge、10G FC和其它10 Gbps協議的時鐘產生和轉換
• 前向糾錯（G.710）
• 為高速ADC、DAC、DDS、DDC、DUC、MxFE提供時鐘
• 高性能無線收發器
• 自動測試設備（ATE）和高性能儀器儀表
• 寬帶基礎設施

框圖

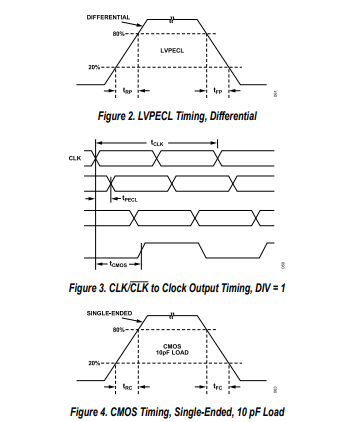

時序圖

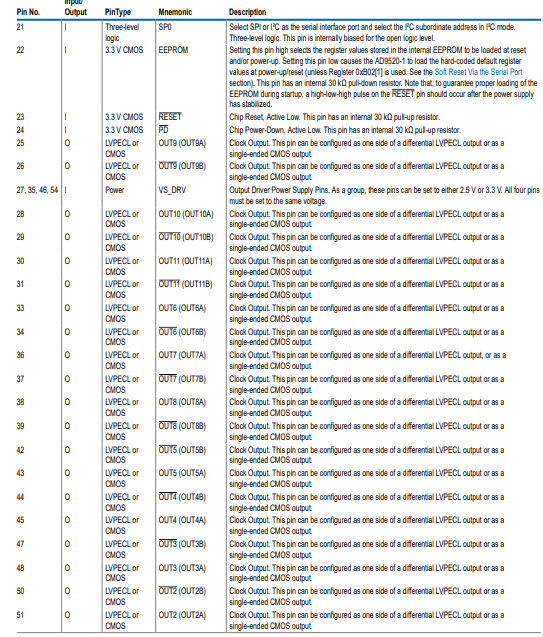

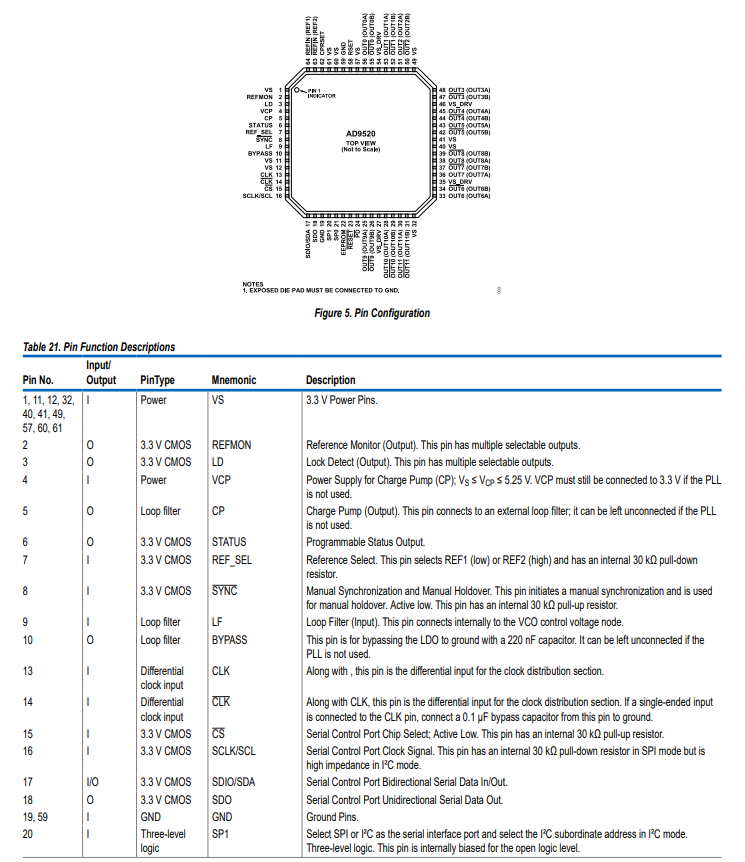

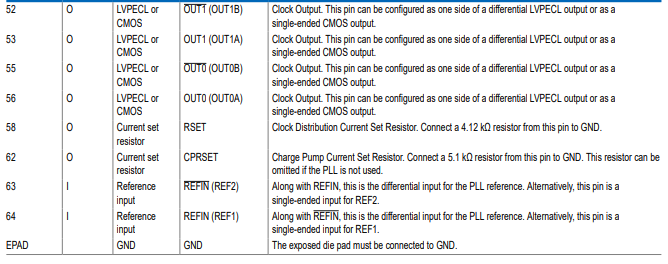

引腳配置描述

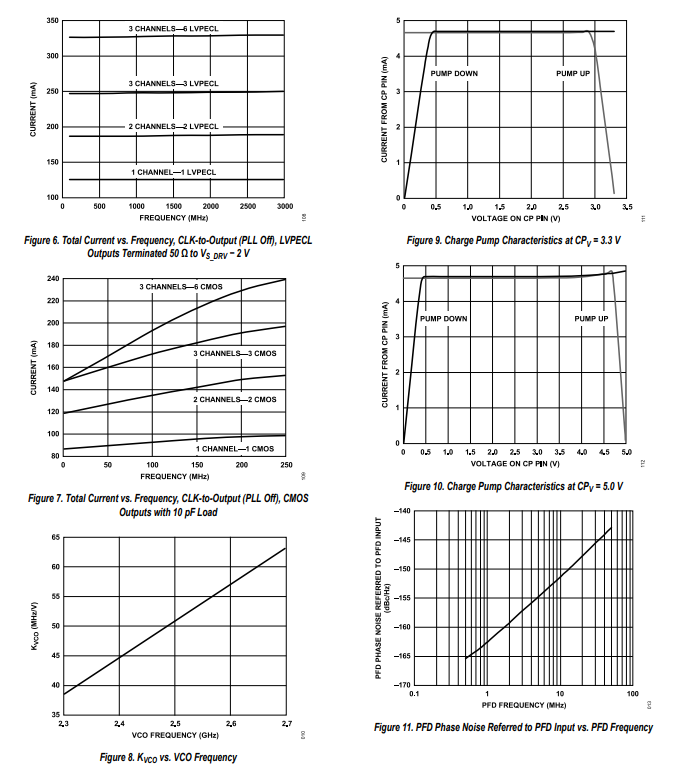

典型性能特征
