TPS3808Gxx-Q1 微處理器監控電路可監控 0.4V 至 5V 的系統電壓，當 SENSE 電壓降至預設閾值以下或手動復位 （MR） 引腳降至邏輯低電平時，觸發開漏 RESET 信號。在 SENSE 電壓和 MR 返回到其閾值以上后，RESET 輸出在用戶可調的延遲時間內保持低電平。

TPS3808Gxx-Q1 器件使用精密基準來實現 0.5% 的 V 閾值精度 它 ≤ 3.3 V。通過斷開 C 連接，可以將復位延遲時間設置為 20 msT引腳，300 ms，通過連接 CTpin 到 VDD 系列使用電阻器，或者用戶可以通過連接 C 從 1.25 ms 調整到 10 sTpin 連接到外部電容器。TPS3808Gxx-Q1 具有 2.4μA 的極低典型靜態電流，因此非常適合電池供電型應用。該器件采用小型 SOT-23 封裝（WSON 中提供了一個選項），額定溫度范圍為 –40°C 至 +125°C （T J ).
*附件：TPS3808Gxx-Q1 低靜態電流可編程延遲監控電路數據表.pdf

特性

• 適用于汽車應用
• 具有可調延遲時間的上電復位發生器：1.25 ms 至 10 s
• 極低靜態電流：2.4 μA（典型值）
• 高閾值精度：0.5% （典型值）
• 提供 1.2 V 至 5 V 標準電壓軌的固定閾值電壓和低至 0.4 V 的可調電壓
• 手動復位 （MR） 輸入
• 漏極開路 RESET 輸出
• 溫度范圍：–40°C 至 +125°C
• 小型 SOT-23 封裝和 WSON 封裝（僅限 TPS3808G01QDRVRQ1）

參數

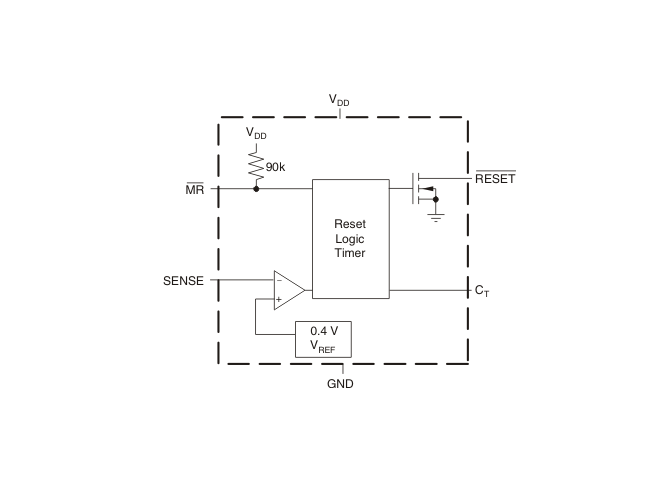

方框圖

1. 產品概述

TPS3808Gxx-Q1是一款專為汽車應用設計的低靜態電流可編程延遲監控電路。該電路能夠監控系統電壓，并在電壓降至預設閾值以下或手動復位（MR）引腳被拉低時觸發RESET信號。RESET信號在電壓或MR引腳恢復后保持低電平一段用戶可調整的時間。

2. 主要特性

• ?低靜態電流?：典型值為2.4μA，適合電池供電應用。
• ?可編程延遲?：RESET延遲時間可從1.25ms調整至10秒。
• ?高閾值準確性?：0.5%典型值。
• ?寬電壓范圍?：支持0.4V至5V的監控電壓。
• ?固定與可調閾值?：提供固定電壓版本和可調電壓版本（TPS3808G01-Q1可調至0.405V以上）。
• ?小型封裝?：SOT-23和WSON封裝。
• ?溫度范圍?：-40°C至+125°C。

3. 應用領域

• DSP或微控制器應用
• FPGA和ASIC應用
• 汽車視覺系統
• 汽車雷達系統

4. 引腳功能

• ?RESET?：開漏輸出，RESET觸發時為低電平。
• ?GND?：接地。
• ?MR?：手動復位輸入，低電平有效。
• ?CT?：復位延遲編程引腳，連接至VDD、開路或外部電容以設置延遲時間。
• ?SENSE?：電壓監控輸入，電壓低于閾值時觸發RESET。
• ?VDD?：供電電壓輸入。

5. 電氣特性

• ? 供電電壓（VDD） ?：1.8V至6.5V。
• ? 靜態電流（IDD） ?：VDD=3.3V時，典型值為2.4μA；VDD=6.5V時，典型值為6μA。
• ? RESET低電平輸出電壓（VOL） ?：VDD=1.8V至6.5V時，典型值為0.4V。
• ?閾值電壓準確性?：V IT ≤3.3V時為±0.5%，3.3V < V IT ≤5.0V時為±1.0%。

6. 延遲時間設置

• ?固定延遲?：CT引腳連接至VDD（通過電阻）設置300ms延遲；CT引腳開路設置20ms延遲。
• ?可編程延遲?：CT引腳連接至GND和外部電容，延遲時間通過公式計算。

7. 功能模式

• 當MR引腳為高電平且SENSE輸入電壓高于閾值時，RESET為高電平。
• 當MR引腳為低電平或SENSE輸入電壓低于閾值時，RESET為低電平，并保持低電平直至條件恢復并經過設定的延遲時間。

8. 典型應用

文件提供了典型應用電路，展示了如何使用TPS3808Gxx-Q1監控系統電壓，并通過RESET信號復位微處理器。

9. 布局建議

• 將VDD引腳的0.1μF陶瓷電容靠近放置。
• 避免VDD供電節點的長走線。
• CT引腳連接的外部電容應盡可能靠近器件。
• MR和SENSE引腳的走線應短且緊密，以減少寄生效應。
