概述

AD9547針對許多系統提供同步功能，包括同步光纖網絡(SONET/SDH)。該器件產生的輸出時鐘可以與兩路差分或四路單端外部輸入參考時鐘之一同步。數字鎖相環(PLL)可以降低與外部參考時鐘相關的輸入時間抖動或相位噪聲。借助數字控制環路和保持電路，即使所有參考時鐘都失效，AD9547也能連續產生干凈（低抖動）、有效的輸出時鐘。
AD9547的工作溫度范圍為?40°C至+85°C工業溫度范圍。
數據表：*附件：AD9547雙路 四路輸入網絡時鐘發生器 同步器技術.pdf

應用

• 網絡同步
• 清除參考時鐘抖動
• 最高達到OC-192的SONET/SDH時鐘，包括FEC
• Stratum 2保持、抖動清除及相位瞬態控制
• Stratum 3E和Stratum 3參考時鐘
• 無線基站、控制器
• 電纜基礎設施
• 數據通信
  特性
• 支持在保持模式下達到Stratum 2穩定性
• 支持帶相位建立的參考切換
• 支持無縫參考切換
• 自動/手動保持模式和參考切換
• 2對參考輸入引腳，每對可配置為1個差分輸入或2個獨立單端輸入
• 輸入參考頻率范圍從1 kHz到750 MHz
• 參考驗證和頻率監測（精度1 ppm）
• 可編程輸入參考切換優先級
• 30位可編程輸入參考分頻器
• 2對時鐘輸出引腳，每對可配置為1個差分LVDS/LVPECL輸出或2個單端CMOS輸出
• 輸出頻率范圍為10到450 MHz
• 20到28位整數和10位分數可編程反饋分頻器
• 可編程數字環路濾波器，環路帶寬范圍從0.001 Hz到100 kHz
• 可選低噪聲LC - VCO系統時鐘倍頻器
• 可選晶體諧振器作為系統時鐘輸入
• 片上電可擦可編程只讀存儲器（EEPROM），用于存儲多種上電配置文件
• 軟件控制的掉電功能
• 64引腳LQFP封裝

框圖

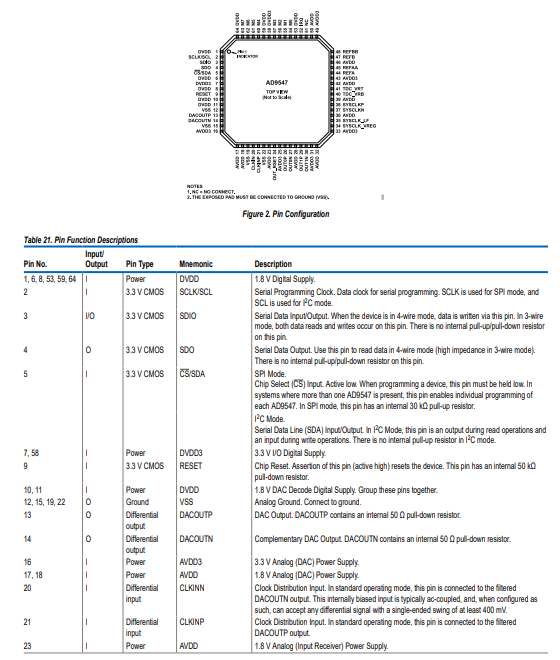

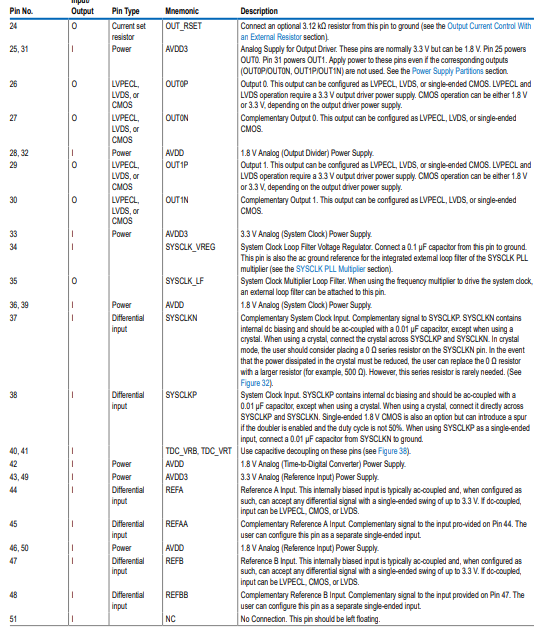

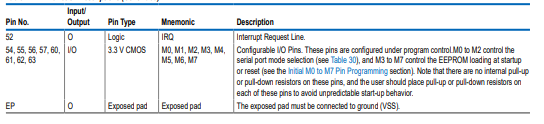

引腳配置描述

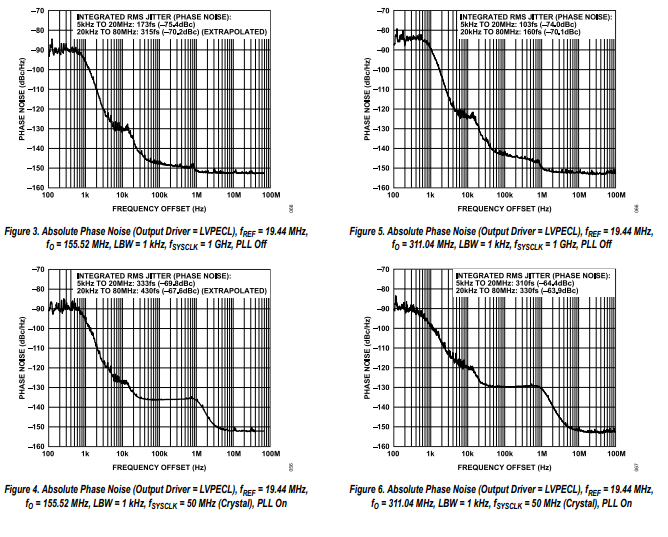

典型性能特征

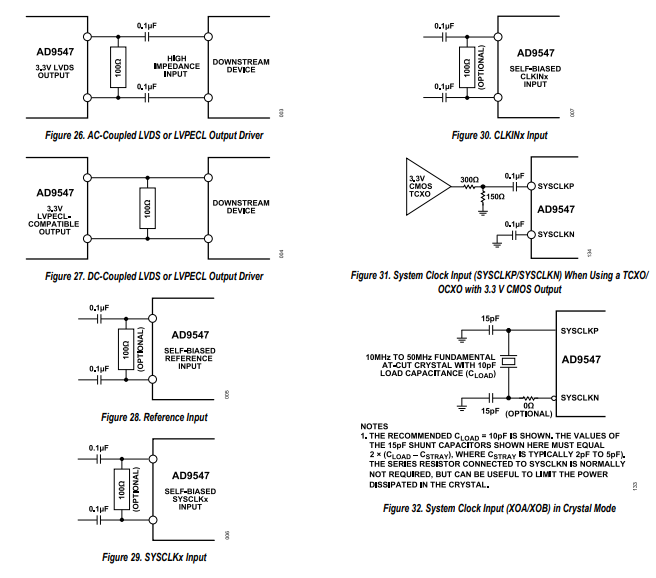

輸入/輸出端接建議
