TPS3710-Q1 寬電源電壓檢測器的工作電壓范圍為 1.8V 至 18V。該器件具有一個高精度比較器，具有一個內部 400mV 基準和一個額定值為 18V 的漏極開路輸出，用于精密電壓檢測。可以使用外部電阻器設置監控電壓。

當 SENSE 引腳上的電壓降至低于 （VIT–） 時，OUT 引腳被驅動為低電平，當電壓返回到相應閾值 （VIT+） 以上時，OUT 引腳變為高電平。TPS3710-Q1 中的比較器包括內置磁滯，用于濾波以抑制短暫的毛刺，這有助于器件在沒有誤觸發的情況下運行。
*附件：TPS3710-Q1 寬 VIN 電壓檢測器數據表.pdf

TPS3710-Q1 采用 1.5mm × 1.5mm 6 引腳 WSON 封裝，額定結溫范圍為 –40°C 至 +125°C。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：-40°C 至 125°C 環境工作溫度范圍
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C6
• 寬電源電壓范圍：1.8V 至 18V
• 可調閾值：低至 400mV
• 高閾值精度：
  • 1.0% 超溫
  • 0.25% 典型值
• 低靜態電流：5.5μA（典型值）
• 開漏輸出
• 內部遲滯：5.5mV（典型值）
• 溫度范圍：–40°C 至 +125°C
• 包：
  • 1.5 毫米 × 1.5 毫米 WSON-6

參數

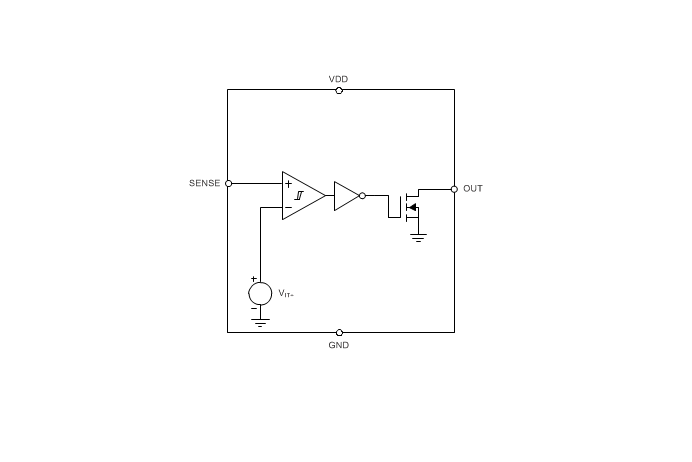

方框圖

1. 產品概述

• ?型號?：TPS3710-Q1
• ?應用?：適用于汽車系統、嵌入式計算模塊、DSP/微控制器/微處理器應用、筆記本電腦和臺式電腦、便攜式及電池供電產品、FPGA和ASIC應用等。
• ?特點?：
  • AEC-Q100認證，適用于汽車應用。
  • 寬電源電壓范圍：1.8V至18V。
  • 可調閾值，低至400mV。
  • 高閾值精度：過溫時1.0%，典型值為0.25%。
  • 低靜態電流：5.5μA（典型值）。
  • 開漏輸出，內部滯回電壓5.5mV（典型值）。
  • 工作溫度范圍：-40°C至+125°C。

2. 引腳配置與功能

• ?引腳?：包括VDD（電源輸入）、SENSE（比較器輸入）、OUT（開漏輸出）、GND（地）等。
• ?功能?：
  • VDD：連接1.8V至18V的電源。
  • SENSE：連接待監測的電壓，通過外部電阻分壓器設置。
  • OUT：開漏輸出，當SENSE電壓低于閾值（V IT-）時輸出低電平，當電壓高于閾值（V IT+）時輸出高阻抗。

3. 電氣特性

• ?輸入閾值?：
  • V IT+（正向輸入閾值）：在1.8V至18V的VDD范圍內，典型值為400mV。
  • V IT-（負向輸入閾值）：與V IT+相差滯回電壓，典型滯回電壓為5.5mV。
• ?輸出特性?：
  • 低電平輸出電壓（V OL）：在多種VDD和輸出漏電流條件下，典型值為250mV。
  • 開漏輸出漏電流（I lkg(OD)）：在多種條件下，典型值為300nA。
• ?供電電流?（I DD）：在1.8V至18V的VDD范圍內，典型值為5.5μA至7μA。

4. 時序要求

• ?啟動延遲?（t d(start)）：在電源上電時，VDD必須超過1.8V至少150μs，輸出才能進入正確狀態。
• ?高電平到低電平傳播延遲?（t pd(HL)）：在5V的VDD和10mV的輸入過驅動條件下，典型值為18μs。
• ?低電平到高電平傳播延遲?（t pd(LH)）：在相同條件下，典型值為29μs。

5. 應用信息

• ?電壓監測?：TPS3710-Q1可用于監測電源電壓或其他關鍵電壓軌，通過外部電阻分壓器設置監測閾值。
• ?輸出上拉電阻?：輸出通常通過上拉電阻連接到VDD或其他電壓軌，以確保在輸出未激活時保持高電平。
• ?布局指南?：建議在VDD引腳附近放置0.1μF的電容，以減少輸入阻抗；對于極其嘈雜的應用，建議在SENSE引腳到GND之間放置1nF至10nF的旁路電容。

6. 封裝與尺寸

• ?封裝類型?：1.5mm × 1.5mm WSON-6封裝。
• ?尺寸?：包括引腳在內的封裝尺寸為1.5mm × 1.5mm。

7. 文檔支持

• 提供相關的應用報告和文檔支持，如《在比較器輸入端優化電阻分壓器》等。
• 用戶可通過TI官網訂閱文檔更新通知，以獲取最新的產品信息和更改詳情。

8. 注意事項

• 在使用時應注意靜電放電（ESD）防護，避免損壞集成電路。
• TI提供的技術和可靠性數據等資源僅供參考，用戶需自行負責選擇合適的產品、設計并驗證應用。
