TPS3803-Q1 和 TPS3805-Q1 系列監控電路提供 電路初始化和時序監控，主要用于 DSP 和基于處理器 系統。

TPS3803G15-Q1 器件具有固定的檢測閾值電壓 V它由內部分壓器設置，而 TPS3803-01-Q1 具有可調節的 SENSE 輸入，可通過兩個外部配置 電阻。除了在 V DD 系列 ，TPS3805-Q1 器件提供第二個可調 SENSE 輸入。如果兩個電壓中的任何一個低于 V 它 .
*附件：TPS380x-Q1 電壓檢測器數據表.pdf

上電期間，當電源電壓 VDD 系列變得高于 0.8 V。此后，監控電路監控 V DD 系列 （和/或 SENSE）并保持 RESET 有效，只要 VDD 系列或 SENSE 保持在閾值電壓 V 以下 它 . 一旦 V DD 系列 （SENSE） 上升到閾值電壓以上 V 它 ，則 RESET 將再次置低。產品范圍 專為 1.5V、3.3V 和可調電源電壓而設計。

這些器件采用 5 引腳 SC-70 封裝。TPS3803-Q1 和 TPS3805-Q1 設備具有作特性 在 –40°C 至 125°C 的溫度范圍內。

特性

• 適用于汽車應用
• 單電壓檢測器 （TPS3803）：可調
  和 1.5 V
• 雙電壓檢測器 （TPS3805）：可調和
  3.3 V
• 高 ±1.5% 閾值電壓精度
• 電源電流：V 時為 3 μA（典型值） DD 系列 = 3.3 伏
• 推/挽復位輸出 （TPS3805）、
  漏極開路復位輸出 （TPS3803）
• 溫度范圍：–40°C 至 125°C
• 5 引腳 SC-70 封裝

參數

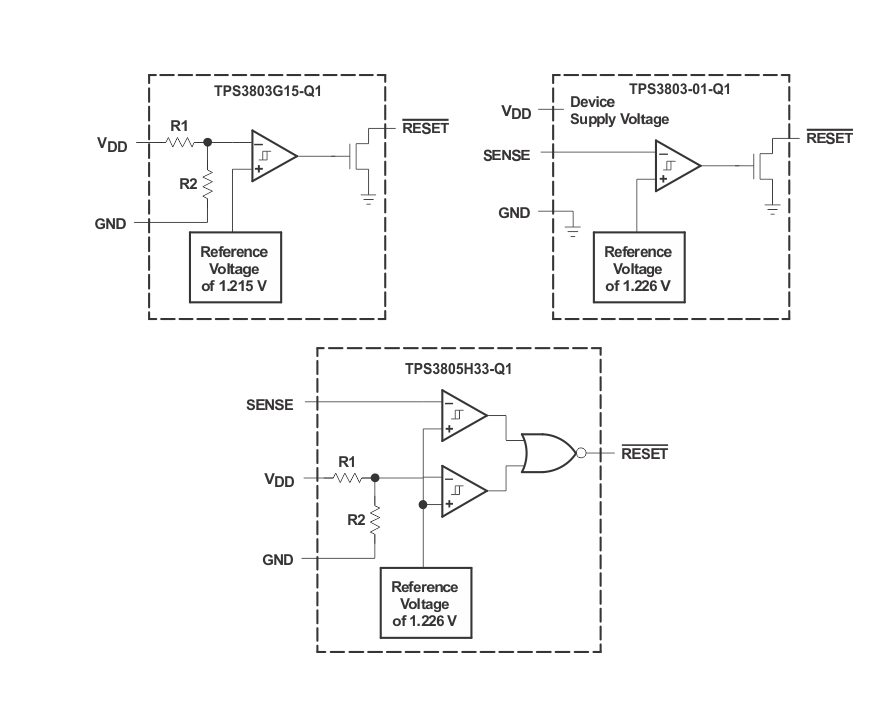

方框圖

1. 產品概述

TPS380x-Q1系列電壓檢測器是專為DSP、微控制器或微處理器系統設計的電路初始化與時序監控電路。該系列包括TPS3803-Q1、TPS3803G15-Q1和TPS3805H33-Q1等型號，適用于多種應用，包括汽車系統。

2. 主要特性

• ?電壓檢測?：支持固定和可調電壓閾值檢測，范圍從1.5V到3.3V。
• ?低供電電流?：典型值為3μA，適合低功耗應用。
• ?溫度范圍?：支持-40°C至125°C的寬溫度范圍。
• ?封裝?：采用5引腳SC-70封裝，尺寸緊湊。
• ?輸出類型?：TPS3803-Q1為開漏輸出，TPS3805-Q1為推挽輸出。
• ?高精度?：電壓閾值精度高達±1.5%。

3. 功能描述

• ?VDD和SENSE監控?：通過VDD和SENSE引腳監控系統電壓，當電壓低于設定閾值時，RESET輸出低電平。
• ?瞬態免疫?：對VDD和SENSE引腳的短暫負向瞬變具有免疫性，確保電路穩定性。
• ?復位功能?：上電時，若VDD電壓高于0.8V，RESET輸出低電平；當VDD或SENSE電壓高于閾值時，RESET輸出高電平。

4. 電氣特性

• ?供電電壓?：推薦范圍為1.3V至6V。
• ?輸出電平?：低電平輸出（VOL）典型值為0.3V，高電平輸出（VOH）為供電電壓的80%。
• ?閾值電壓?：固定閾值如TPS3803G15-Q1為1.4V，可調閾值如TPS3803-01-Q1可通過外部電阻設置。
• ?遲滯電壓?：根據閾值電壓的不同，遲滯電壓在15mV至30mV之間。

5. 應用信息

• ?典型應用?：包括監控單個或多個供電電壓，確保系統穩定運行。
• ?設計指南?：提供了詳細的典型應用電路圖和設計步驟，指導用戶如何根據實際需求選擇合適的電阻值以實現所需的電壓閾值。

6. 封裝與尺寸

• ?SC-70封裝?：尺寸為2.00mm x 1.25mm，適用于空間受限的應用。

7. 熱信息

• ?熱阻?：如DCK封裝（SC-70）的熱阻為246.6°C/W，有助于評估電路在不同溫度條件下的性能。
