INA290 采用小型(SC-70)封裝的、2.7V至120V、1.1MHz、超精密電流檢測放大器技術手冊

科技觀察員 ? 2025-04-10 13:57 ? 次閱讀

INAx290 是一款超精密電流檢測放大器,可在 2.7V 至 120V 的寬共模范圍內測量分流電阻器上的壓降。該器件在 ±12μV(最大值)的超低失調電壓、±0.1%(最大值)的小增益誤差和 160dB(典型值)的高直流 CMRR 等特性的綜合作用下,可實現超高精度電流測量精度。 INAx290 憑借 1.1MHz(增益為 20V/V)的高帶寬和 85dB(50kHz 時)的交流 CMRR,不僅適用于直流電流測量,還適用于高速應用(例如,快速過流保護)。

數據手冊:*附件:INA290 采用小型(SC-70)封裝的、2.7V至120V、1.1MHz、超精密電流檢測放大器技術手冊.pdf

INAx290 通過在 2.7V 至 120V 的寬共模范圍內測量分流電阻器上的壓降,可提供進行超精密電流測量的功能。 INAx290 器件采用十分節省空間的封裝。單通道 INA290 器件采用 SC-70 封裝,雙通道 INA2290 器件采用 MSOP-8 封裝,而四通道 INA4290 器件采用 4mm x 4mm 的 QFN 封裝。

INAx290 由一個 2.7V 至 20V 的單電源供電,單通道器件每通道僅消耗 370μA 的電源電流(典型值)。這些器件具有五個增益選項:20V/V、50V/V、100V/V、200V/V 和 500V/V。借助零漂移架構的低失調電壓,可在擴展工作溫度范圍(-40°C 至 +125°C)內使用低歐姆值分流器進行電流感應。

特性
? 寬共模電壓:
– 工作電壓:2.7V 至 120V
– 可承受電壓:-20V 至 +122V
? 出色的共模抑制比 (CMRR):
– 160dB 直流
– 85dB 交流(50kHz 時)
? 精度
– 增益:
? 增益誤差:±0.1%(最大值)
? 增益漂移:±5ppm/°C(最大值)
– 失調電壓:
? 失調電壓:±12μV(最大值)
? 溫漂:±0.2μV/°C(最大值)
? 可用增益:
– A1 器件:20V/V
– A2 器件:50V/V
– A3 器件:100V/V
– A4 器件:200V/V
– A5 器件:500V/V
? 高帶寬:1.1MHz
? 壓擺率:2V/μs
? 靜態電流:370μA(每通道)

引腳功能和配置

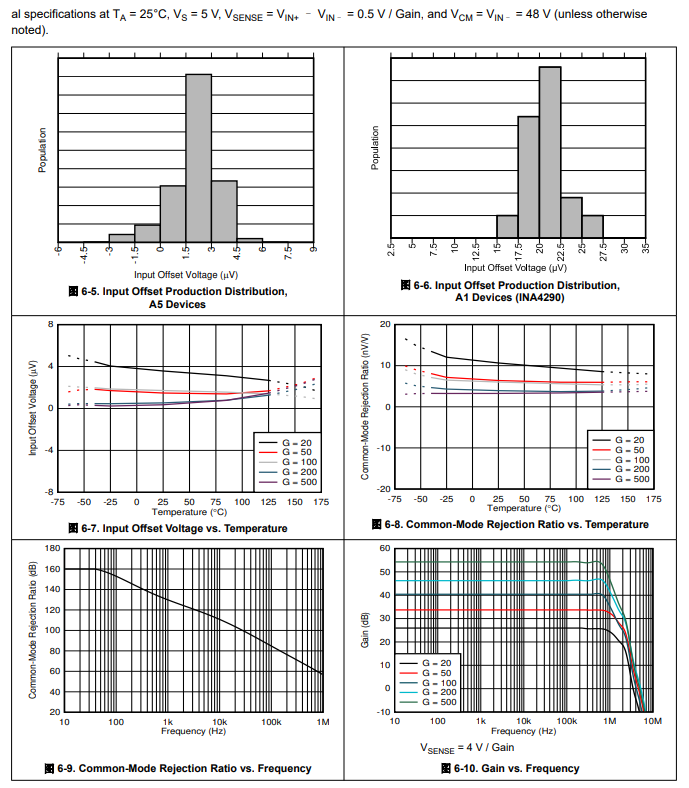

典型特性

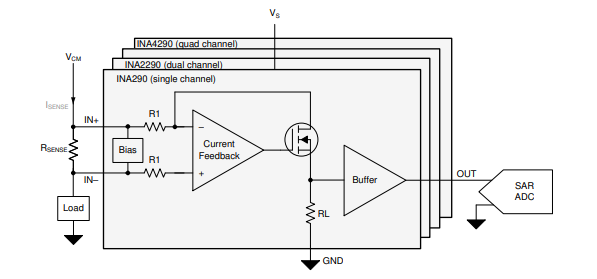

功能方框圖

應用
? 有源天線系統 mMIMO (AAS)
? 宏遠程無線電單元 (RRU)
? 48V 機架式服務器
? 48V 商用網絡和服務器電源
? 測試和測量
