INAx290 是一款超精密電流檢測放大器，可在 2.7V 至 120V 的寬共模范圍內測量分流電阻器上的壓降。該器件在 ±12μV（最大值）的超低失調電壓、±0.1%（最大值）的小增益誤差和 160dB（典型值）的高直流 CMRR 等特性的綜合作用下，可實現超高精度的電流測量精度。 INAx290 憑借 1.1MHz（增益為 20V/V）的高帶寬和 85dB（50kHz 時）的交流 CMRR，不僅適用于直流電流測量，還適用于高速應用（例如，快速過流保護）。

數據手冊：*附件：INA4290 四通道、120V、高電壓、高帶寬、單向電流檢測放大器技術手冊.pdf

INAx290 通過在 2.7V 至 120V 的寬共模范圍內測量分流電阻器上的壓降，可提供進行超精密電流測量的功能。 INAx290 器件采用十分節省空間的封裝。單通道 INA290 器件采用 SC-70 封裝，雙通道 INA2290 器件采用 MSOP-8 封裝，而四通道 INA4290 器件采用 4mm x 4mm 的 QFN 封裝。

INAx290 由一個 2.7V 至 20V 的單電源供電，單通道器件每通道僅消耗 370μA 的電源電流（典型值）。這些器件具有五個增益選項：20V/V、50V/V、100V/V、200V/V 和 500V/V。借助零漂移架構的低失調電壓，可在擴展工作溫度范圍（-40°C 至 +125°C）內使用低歐姆值分流器進行電流感應。

特性
? 寬共模電壓：
– 工作電壓：2.7V 至 120V
– 可承受電壓：-20V 至 +122V
? 出色的共模抑制比 (CMRR)：
– 160dB 直流
– 85dB 交流（50kHz 時）
? 精度
– 增益：
? 增益誤差：±0.1%（最大值）
? 增益漂移：±5ppm/°C（最大值）
– 失調電壓：
? 失調電壓：±12μV（最大值）
? 溫漂：±0.2μV/°C（最大值）
? 可用增益：
– A1 器件：20V/V
– A2 器件：50V/V
– A3 器件：100V/V
– A4 器件：200V/V
– A5 器件：500V/V
? 高帶寬：1.1MHz
? 壓擺率：2V/μs
? 靜態電流：370μA（每通道）

引腳功能和配置

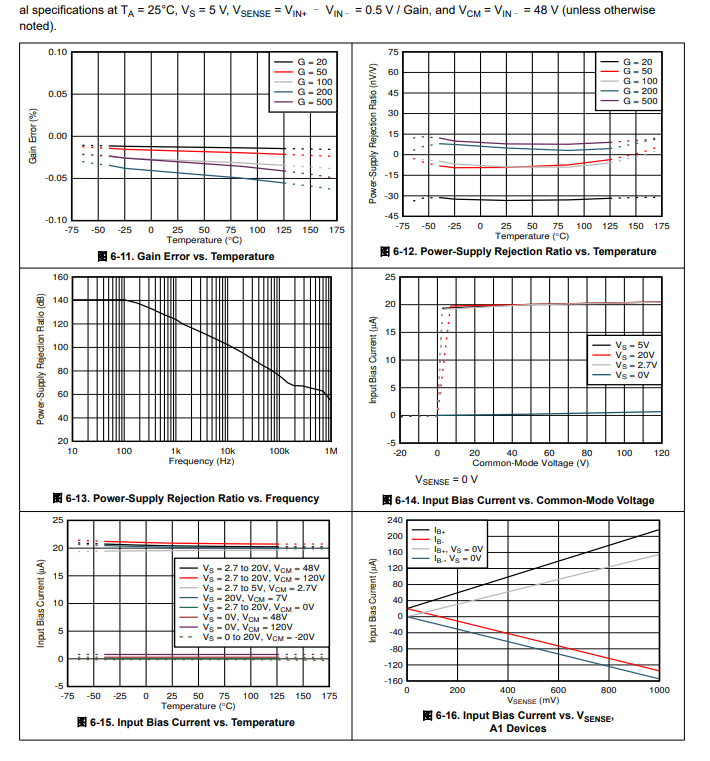

典型特性

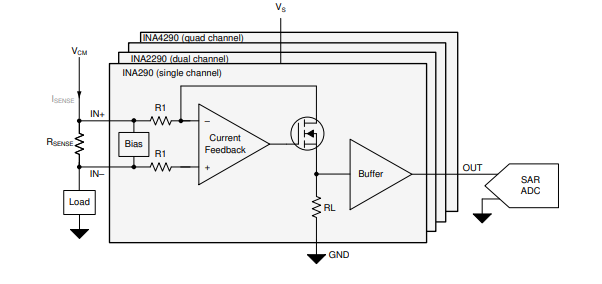

方框圖

應用
? 有源天線系統 mMIMO (AAS)
? 宏遠程無線電單元 (RRU)
? 48V 機架式服務器
? 48V 商用網絡和服務器電源
? 測試和測量

典型應用

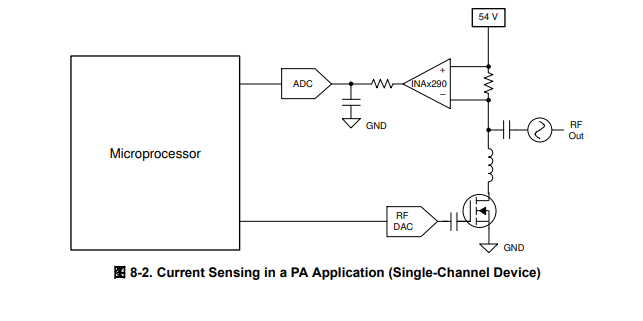

INAx290是一種單向電流傳感放大器，能夠測量通過電阻分流器的電流分流共模電壓為2.7 V至120 V。圖8-2顯示了用于監測的電路配置高側射頻（RF）功率放大器（PA）應用中的電流。
