寬輸入電壓允許在沒有外部元件的情況下監控 9V 電源軌或電池，以及使用外部電阻器監控 24V 電源軌。Nano-Iq 延長了低功耗應用的電池壽命，并在使用外部電阻器時最大限度地減少了電流消耗。快速啟動延遲允許在系統其余部分通電之前檢測到電壓故障，從而在危險的啟動故障條件下提供最大的安全性。低上電復位 （V POR的 ） 可防止錯誤復位、下一個器件的過早啟用或導通，以及在上電和斷電期間進行適當的晶體管控制。
*附件：TPS3840 毫微功耗、帶 MR 和可編程延遲的高輸入電壓監控器數據表.pdf

當 V 處的電壓DD 系列降至負電壓閾值 （V 它- ） 或當手動復位 （MR） 被拉至低邏輯 （V MR_L ).當 V 時 reset 信號被清除DD 系列上升到 V 以上 它- 加上磁滯 （V IT+ ） 且手動復位為浮動或高于 VMR_H和復位時間延遲 （t D ） 過期。復位時間延遲可以通過在 CT 引腳和接地之間連接電容器來編程。對于快速復位，CT pin 可以保持懸空。

特性

• 寬工作電壓：1.5 V 至 10 V
• 納米電源電流：300 nA（典型值）、700 nA（最大值）
• 固定閾值電壓 （V 它- )
  • 閾值范圍為 1.6V 至 4.9V，步長為 0.1V
  • 高精度：1%（典型值），1.5%（最大值）
  • 內置磁滯 （V IT+ )
    • 1.6 V < V 它- ≤ 3.0 V = 100 mV（典型值）
    • 3.1 V ≤ V 它- < 4.9 V = 200 mV（典型值）
• 啟動延遲 （t STRT ）：220 μs（典型值），350 μs（最大值）
• 可編程復位時間延遲 （t D ):
  • 50 μs（無電容器）至 6.2 s （10 μF）
• /手動復位 （MR)
• 三種輸出拓撲：
  • TPS3840DL：漏極開路，低電平有效 （RESET），需要上拉電阻
  • TPS3840PL：推挽式、低電平有效 （RESET)
  • TPS3840PH：推挽式，高電平有效 （RESET）
• 寬溫度范圍：–40°C 至 +125°C
• 封裝：SOT23-5 （DBV）

參數

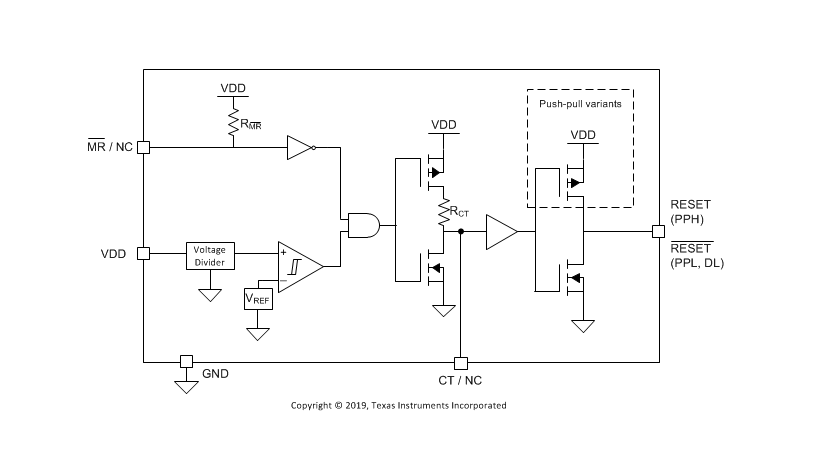

方框圖

1. 產品概述

• ?產品名稱?：TPS3840
• ?功能?：毫微功耗、帶手動復位（MR）和可編程延遲的高輸入電壓監控器
• ?封裝?：SOT-23-5（DBV）

2. 主要特性

• ?寬輸入電壓范圍?：1.5V至10V，支持高輸入電壓監控
• ?超低功耗?：典型供電電流300nA，最大700nA
• ?固定閾值電壓?：范圍從1.6V到4.9V，步長0.1V，高精度±1%（典型值）
• ?可編程延遲?：復位時間延遲可通過外部電容調節，范圍從50μs到6.2秒
• ?內置遲滯?：避免誤觸發
• ?多種輸出類型?：開漏（DL）、推挽低電平（PL）、推挽高電平（PH）
• ?寬溫度范圍?：-40°C至+125°C

3. 應用領域

• ?電網基礎設施?：斷路器、智能電表等
• ?工廠自動化?：現場傳感器、PLC
• ?建筑自動化?：消防安全、煙霧探測器、HVAC系統
• ?電子銷售點系統?
• ?便攜式電池供電系統?

4. 功能描述

• ?電壓監控?：監控VDD電壓，當VDD低于設定的負電壓閾值（V IT-）時觸發復位信號
• ?手動復位?：通過拉低MR引腳電平實現手動復位
• ?可編程延遲?：復位信號在VDD恢復后保持一段時間（t D），時間由CT引腳連接的外部電容決定
• ?輸出類型?：提供開漏、推挽低電平和推挽高電平三種輸出類型

5. 電氣特性

• ?工作電壓范圍?：1.5V至10V
• ?閾值電壓精度?：±1%（典型值），±1.5%（最大值）
• ?遲滯電壓?：根據V IT-值不同，范圍從75mV到225mV
• ?啟動延遲?：典型值220μs，最大值350μs
• ?傳播延遲?：典型值15μs至30μs

6. 封裝與尺寸

• ?封裝類型?：SOT-23-5（DBV）
• ?尺寸?：2.90mm x 1.60mm

7. 典型應用

• ?雙軌監控與上電時序?：確保多個電壓軌按正確順序上電
• ?電池電壓與溫度監控?：同時監控電池電壓和溫度，提高系統可靠性
• ?快速啟動欠壓監控?：適用于需要快速響應的應用場景
• ?電壓監控與備份電池切換?：在主電源故障時自動切換到備份電池

8. 布局與設計指南

• ?旁路電容?：建議在VDD引腳附近放置0.1μF至1μF的旁路電容
• ?CT引腳電容?：用于設定復位延遲的外部電容應盡可能靠近CT引腳
• ?MR引腳處理?：MR引腳可以連接到外部信號源，也可以懸空（內部上拉）
