TLV841 是一款毫微功耗精密電壓監控器，具有 ±0.5% 的閾值精度，采用超小型 DSBGA 封裝。TLV841 提供三種引腳排列變體（S、M、C），可在同類產品中以最小的總解決方案尺寸提供許多獨特的選擇。內置磁滯以及固定或可編程 （TLV841C） 復位延遲可防止在監控電壓軌或按鈕信號時出現錯誤的復位信號。在 TLV841S 的/輸出上，通過在 SENSE 和 RESET 引腳之間增加一個外部電阻器，可以增加電壓門限遲滯。TLV841 具有精密性能、低功耗和同類最佳功能，外形尺寸最小，外形緊湊，為個人和消費類產品等各種電池供電應用提供了理想的解決方案。
*附件：采用 WCSP 封裝的 TLV841 小尺寸毫微功耗電壓監控器數據表.pdf

獨立的 VDD 和 SENSE （TLV841S） 引腳可實現高可靠性系統所尋求的冗余。SENSE 與 VDD 解耦，可以監控 VDD 以外的電源軌電壓，也可以用作按鈕輸入。SENSE 引腳的高阻抗輸入支持可選使用外部電阻器。TLV841S 提供固定的 reset delay timing 選項，無需外部電容器。TLV841C 允許可編程復位時間延遲，包括 CT 引腳懸空時的最小延遲。TLV841M 提供單獨的手動復位 （MR） 引腳，以使用外部信號強制復位條件或用作按鈕輸入。TLV841M 可以設置為 VDD 和 MR 引腳監控，以創建簡單的雙通道監控器解決方案。TLV841 的工作溫度范圍為 -40°C 至 +125°C （T 一個 ).

特性
專為高性能而設計：

• 納米靜態電流：125 nA（典型值）
• 高閾值精度：±0.5%（典型值）
• 內置精密磁滯 （V HYS 公司 ）： 5% （典型值）

專為廣泛的應用而設計：

• 工作電壓范圍：0.7 V 至 5.5 V
• 可調閾值電壓：0.505 V（典型值）
• 固定 （V 它- ） 電壓：0.8 V 至 4.9 V，步長為 0.1 V
• 單獨的 SENSE 引腳 （TLV841S）
• /手動復位 （MR） （TLV841M）
• TLV841（S/M 型號）的按鈕監控
• 復位時間延遲 （t D ）： 基于電容器的可編程 （TLV841C）
  • 最小時間延遲：40 μs（典型值），無電容器
• 復位時間延遲 （t D ）：固定時間延遲選項（TLV841M 和 TLV841S）
  • 40 μs、2 ms、10 ms、30 ms、50 ms、80 ms、100 ms、150 ms、200 ms
• 溫度范圍：–40°C 至 +125°C

多種輸出拓?fù)洌庋b類型：

• TLV841xxDL：漏極開路、低電平有效 （RESET)
• TLV841xxPL：推挽式、低電平有效 （RESET)
• TLV841xxDH：漏極開路、高電平有效 （RESET）
• TLV841xxPH：推挽式、高電平有效 （RESET）
• 封裝：0.73mm x 0.73mm DSBGA

參數

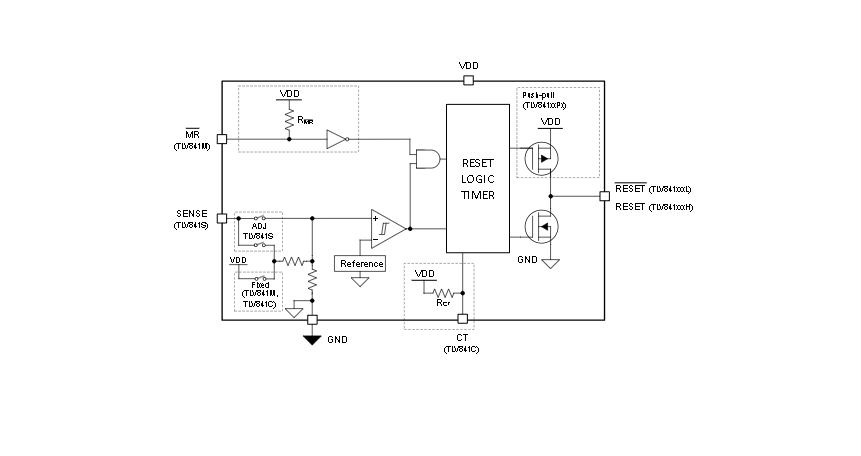

方框圖

1. 產品概述

• ?產品名稱?：TLV841
• ?封裝類型?：WCSP（晶圓級芯片規模封裝）
• ?特點?：小尺寸、低靜態電流、高精度電壓閾值、內置遲滯、多種輸出拓?fù)洹⒅С质謩?dòng)復位和可編程復位延遲。

2. 主要特性

• ?低靜態電流?：典型值為125nA，適用于電池供電設備。
• ?高精度?：電壓閾值準確度±0.5%（典型值）。
• ?內置遲滯?：提供5%的遲滯電壓，減少誤復位。
• ?多種輸出拓?fù)?/strong>?：包括開漏（DL）、推挽（PL）、開漏高電平（DH）、推挽高電平（PH）輸出。
• ?手動復位功能?（TLV841M）：通過MR引腳實現手動復位。
• ?可編程復位延遲?（TLV841C）：通過CT引腳連接外部電容實現復位延遲的可編程。
• ?固定復位延遲選項?（TLV841S和TLV841M）：提供多種固定復位延遲時間。
• ?小尺寸封裝?：采用0.73mm x 0.73mm的DSBGA封裝，節省空間。

3. 應用領域

• 個人電子產品（如可穿戴設備和助聽器）
• 家庭影院和娛樂設備
• 電子銷售點系統
• 電網基礎設施
• 數據中心和企業計算

4. 功能描述

• ? 輸入電壓（VDD） ?：TLV841C和TLV841M監控VDD電壓，TLV841S監控SENSE電壓。
• ?SENSE引腳?（TLV841S）：用于監控外部電壓，支持直接連接或外部電阻分壓器。
• ?手動復位（MR）引腳?（TLV841M）：拉低MR引腳將觸發復位信號。
• ?可編程復位延遲?（TLV841C）：通過CT引腳連接外部電容設置復位延遲時間。
• ?固定復位延遲?（TLV841S和TLV841M）：提供多種固定復位延遲選項，無需外部電容。

5. 電氣特性

• ?工作電壓范圍?：0.7V至5.5V（TLV841S和TLV841C），1V至5.5V（TLV841PH）
• ? 低電平輸出電壓（VOL） ?：典型值為300mV
• ? 高電平輸出電壓（VOH） ?：VDD的80%（最小值）
• ?復位時間延遲?：可編程（TLV841C），固定（TLV841S和TLV841M）
• ?啟動延遲?：最大300μs

6. 封裝與尺寸

• ?封裝類型?：DSBGA（晶圓級球柵陣列）
• ?尺寸?：0.73mm x 0.73mm
• ?引腳數?：4引腳

7. 典型應用

• 電壓監控：用于監控電源軌的電壓，確保系統穩定運行。
• 按鈕監控：通過SENSE引腳實現按鈕監控功能，觸發系統復位。
• 可編程復位延遲：在TLV841C中，通過CT引腳連接外部電容實現復位延遲的可編程，滿足不同應用需求。

8. 布局與設計指南

• ?推薦在VDD引腳附近放置0.1μF的陶瓷電容?：以抑制輸入電源的噪聲。
• ?SENSE引腳布局?：對于TLV841S，推薦在SENSE引腳和GND之間放置10nF至100nF的電容，以提高噪聲免疫力。
• ?CT引腳布局?（TLV841C）：若使用可編程復位延遲功能，應將外部電容盡可能靠近CT引腳放置。
• ?MR引腳布局?（TLV841M）：若使用手動復位功能，應確保MR引腳的信號完整性。
