1.DJSF1352-D一體式直流電能表概述

DJSF1352-D導軌式直流電能表主要針對直流充電樁設計，可測量直流系統中的電壓、電流、功率以及電能等。

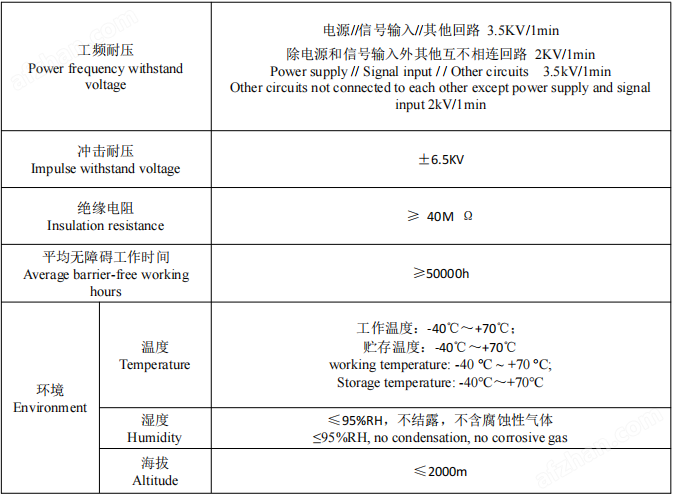

2.DJSF1352-D一體式直流電能表技術參數

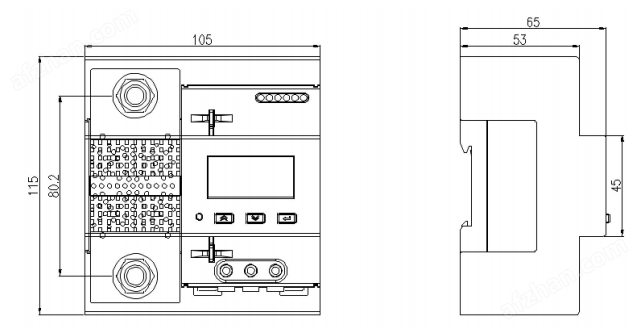

4.外形及安裝尺寸

單位：mm

采用標準的 DIN35mm 導軌式安裝

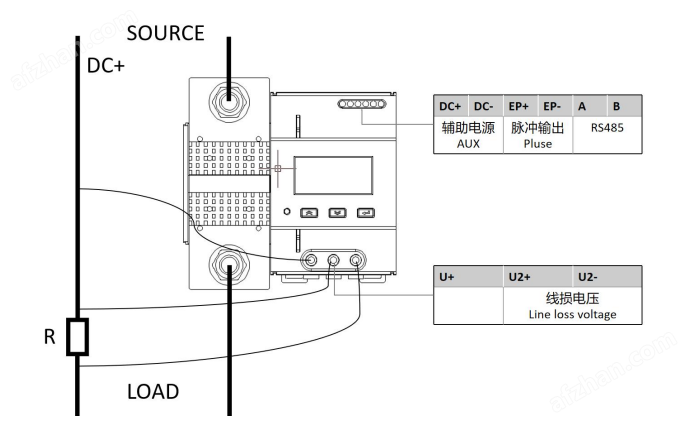

6.接線示意圖

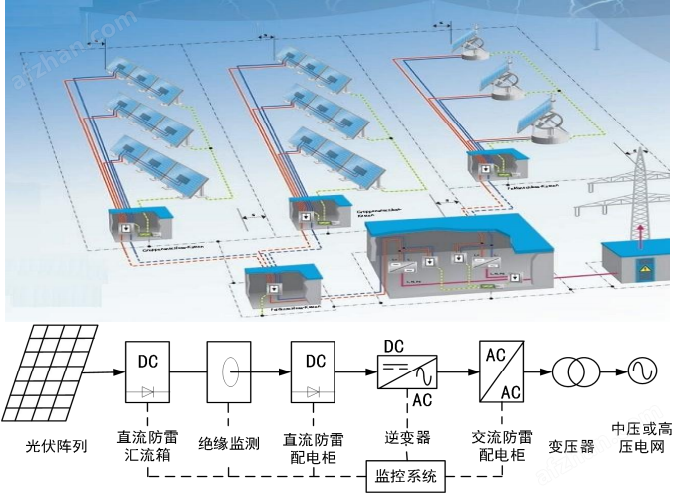

7.直流電表在分布式光伏中的應用

直流電表在分布式光伏系統中具有重要作用，能夠實現對光伏發電系統直流側電能的*確計量、監測與管理，為系統優化和運行維護提供關鍵數據支持。以下是直流電表在分布式光伏中的具體應用：

1.直流側電能計量

核心功能：直流電表可直接測量光伏組件輸出的直流電能，包括電壓、電流、功率和電量等參數。

應用場景：在分布式光伏系統中，光伏組件產生的直流電直接通過直流電表計量，避免了交流側計量的誤差，提高了計量精度。

優勢：直流電表能夠實時監測光伏系統的發電量，為電費結算、補貼申請和系統性能評估提供準確數據。

2.系統效率監測

功能：通過監測直流側的電壓和電流，直流電表可以計算光伏系統的轉換效率，幫助運維人員評估系統性能。

應用場景：在光伏電站的日常運維中，直流電表的數據可用于分析系統效率下降的原因，如組件老化、遮擋或逆變器故障等。

3.故障診斷與預警

功能：直流電表可實時監測直流側的電壓波動、電流異常等參數，及時發現系統故障。

應用場景：當光伏組件出現故障（如熱斑效應、隱裂）或直流電纜老化時，直流電表能夠快速報警，便于運維人員及時處理。

4.能量管理與優化

功能：直流電表的數據可用于優化光伏系統的能量管理策略，如*大功率點跟蹤（MPPT）和儲能系統的充放電控制。

應用場景：在儲能系統中，直流電表可監測電池的充放電狀態，確保電池在安全范圍內運行，延長電池壽命。

5.并網與離網模式切換

功能：在分布式光伏系統中，直流電表可監測光伏發電與電網的交互情況，支持并網與離網模式的切換。

應用場景：在離網模式下，直流電表可監測儲能系統的充放電狀態，確保系統在電網故障時仍能穩定供電。
