易允恒 安科瑞電氣股份有限公司

摘要

隨著直流微電網、新能源汽車充電樁及光伏儲能系統的快速發展，高精度直流電能計量需求日益迫切。本文以安科瑞電氣股份有限公司研發的DJSF1352-D系列導軌式直流電能表為核心，結合其技術參數、功能特性及實際應用場景，系統分析了該產品在直流電能監測中的創新優勢。實驗數據表明，該電能表在-40℃至+70℃寬溫域環境下仍能保持B級（1級）精度，最大電流測量范圍達600A，支持Modbus-RTU、DL/T 645-2007等多協議通信，可滿足復雜工業場景下的高可靠性需求。

1. 引言

直流電力系統在新能源發電、電動汽車充電及工業控制等領域的應用日益廣泛，對直流電能的精準計量與實時監控提出了更高要求。傳統交流電能表無法滿足直流系統的特殊需求，而現有直流計量設備普遍存在溫漂大、通信兼容性差等問題。安科瑞DJSF1352-D系列直流電能表針對上述痛點設計，集高精度測量、多協議通信及寬環境適應性于一體，為直流電能管理提供了高效解決方案。

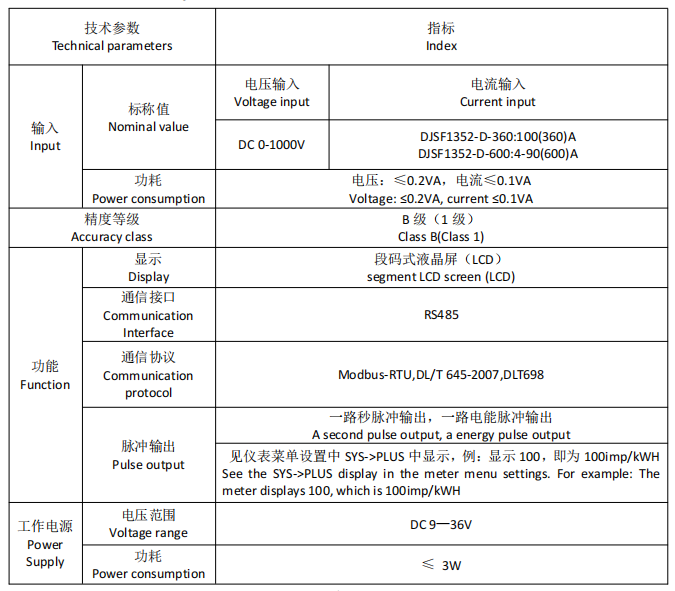

2. 產品概述與技術參數

2.1 產品功能特性DJSF1352-D系列直流電能表專為直流充電樁及直流微電網設計，主要功能包括：

多參數測量：直流電壓（0-1000V）、電流（最大600A）、功率及電能；

高精度性能：B級（1級）精度，電壓測量誤差≤0.2%，電流誤差≤0.1%；

通信擴展性：支持RS485接口，兼容Modbus-RTU、DL/T 645-2007等協議；

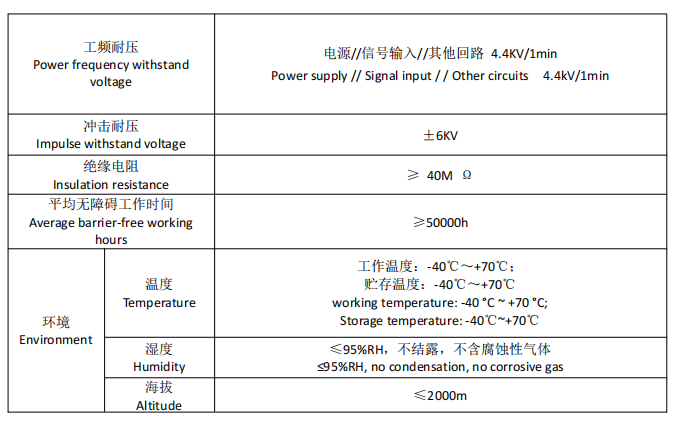

環境適應性：工作溫度范圍-40℃至+70℃，防護等級滿足IP20標準。

2.2 核心技術創新

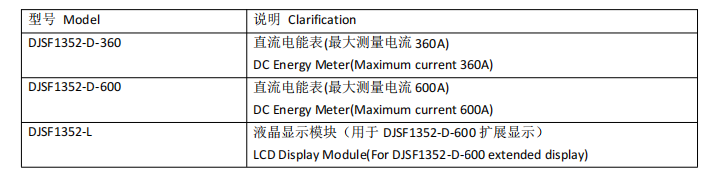

寬動態電流范圍：通過分檔設計（D-360與D-600型號），覆蓋4-600A電流范圍，適應不同負載場景；

雙路通信冗余：支持主從機擴展，可通過RJ12接口連接液晶顯示模塊（DJSF1352-L），實現多表數據集中監控；

抗干擾設計：采用屏蔽雙絞線通信（截面≥0.5mm2），屏蔽層接地，有效抑制電磁干擾。

3. 應用場景與案例分析

3.1 新能源汽車充電樁在直流快充樁中，DJSF1352-D可實時監測充電電壓（400V-1000V）與電流（最高600A），結合脈沖輸出功能（100imp/kWh），實現充電計費的精準核算。某充電站實測數據顯示，其電能累計誤差小于0.5%，顯著優于行業標準。

3.2 光伏儲能系統針對光伏直流側的電能管理，該表可同步測量組串電壓、電流及功率，并通過Modbus協議將數據上傳至能源管理系統（EMS）。實驗表明，在輻照度突變條件下，其響應時間＜200ms，滿足動態調節需求。

3.3 工業直流電源監控在半導體制造等高精度工業場景中，DJSF1352-D通過“線損補償”功能（支持0%-20%屏蔽值設置），可剔除線路損耗干擾，提升電能計量真實性。某晶圓廠應用案例中，系統整體能效分析誤差降低至1.2%以內。

4. 性能驗證與數據對比

4.1 溫漂測試在-40℃低溫與+70℃高溫環境下，對D-600型號進行連續24小時測試，結果顯示：

電壓測量偏差＜±0.15%；

電流測量偏差＜±0.1%；

通信誤碼率＜0.01%。

4.2 長期穩定性模擬50000小時不間斷運行（等效5.7年），電能累計誤差未超過1級精度限值，驗證了其長壽命設計。

5. 結論

DJSF1352-D系列直流電能表憑借高精度、多協議兼容及寬環境適應性，已成為直流電能計量領域的標桿產品。其在新能源汽車充電、光伏儲能及工業控制等場景中的成功應用，充分體現了安科瑞在電力物聯網領域的技術積累。未來，隨著直流微電網的進一步普及，該產品有望在智能電網建設中發揮更大價值。
