電子谷DF系列全金屬款防水航空插圓形連接器以其卓越的IP67防護性能、精良的銅鍍鉻/鋁合金材質、多樣化的芯數配置、快速穩固的鎖緊方式以及簡易的安裝維護，成為了工業機床設備、戶外顯示屏，電力系統等場景中電力、信號和數據傳輸?shù)睦硐脒x擇，本次將繼續從從選型、安裝到應用場景，全面解析這一系列產品。

選型指南？

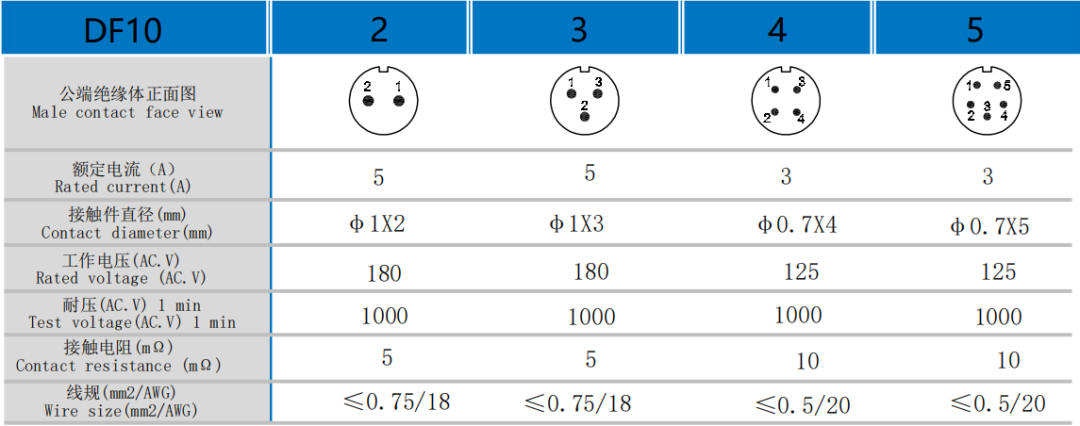

DF系列防水航空插連接器根據直徑包含DF10、DF12、DF16、DF20、DF28等型號，覆蓋不同電流、電壓和安裝需求：

1、型號與規格：

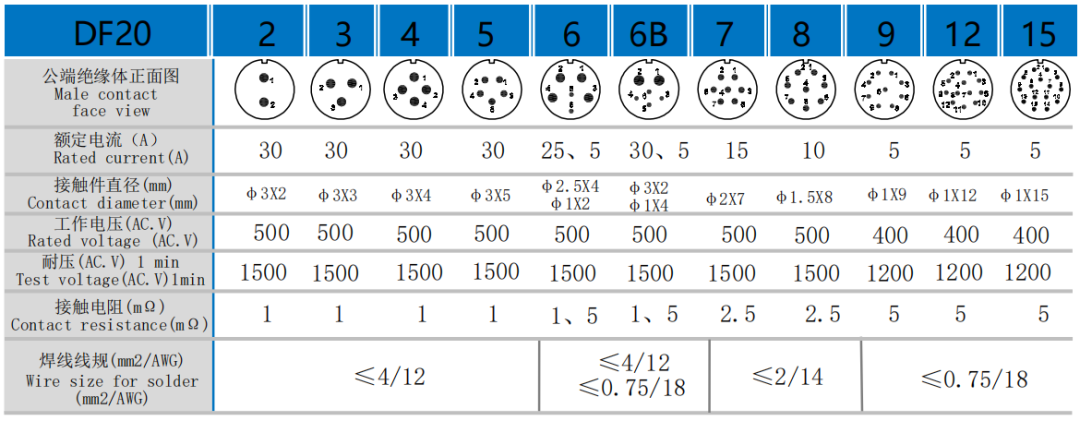

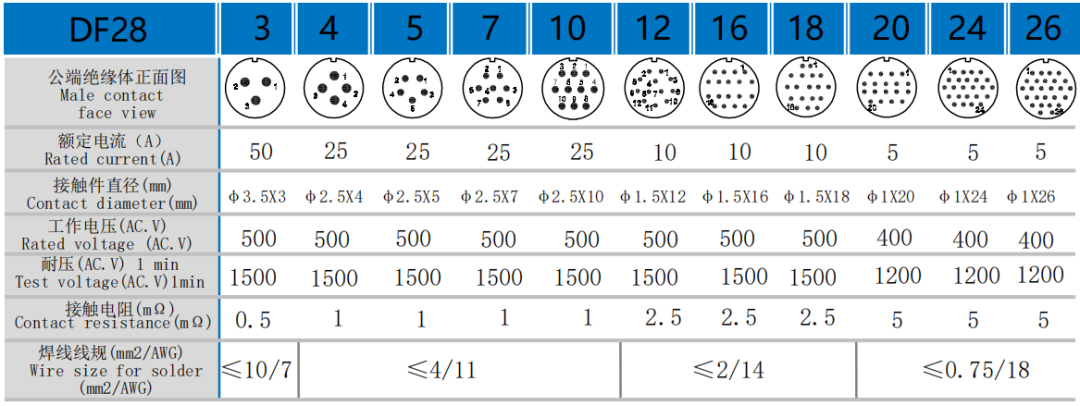

電流與耐壓：DF系列支持電流范圍3A-50A，耐壓最高達1500V（如DF20系列）。例如，DF12適用于小功率設備（3A-13A），而DF20、DF28部分芯數可滿足大電流場景（如30A、50A）。

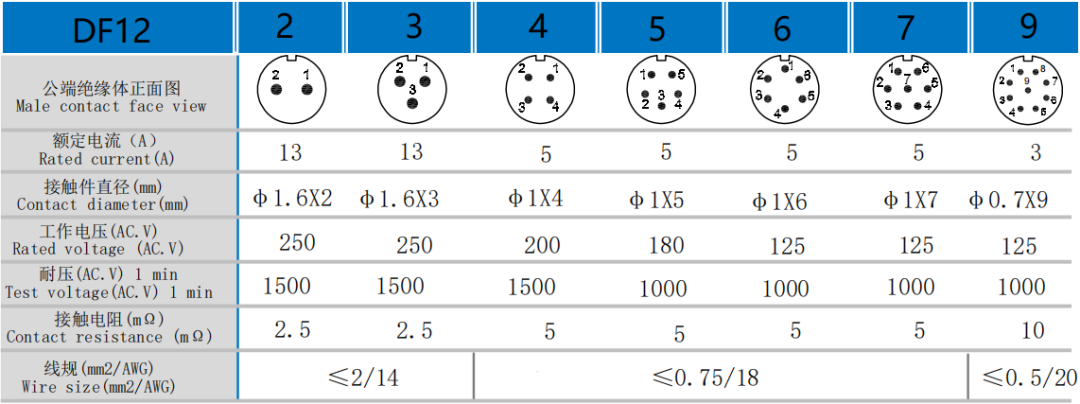

芯數選擇：全系列芯數從2芯到26芯不等，例如DF12常用2-9芯，DF20支持高達15芯，滿足信號與電力混合傳輸需求。

2、防護等級與材質

DF全系列防水等級達IP67，外殼采用銅鍍鉻或鋁合金陽極氧化工藝，耐腐蝕且屏蔽性能優異。鍍金銅針設計，減少信號損耗，導電速度更快更穩定適合精密儀器連接。

3、插頭插座類型

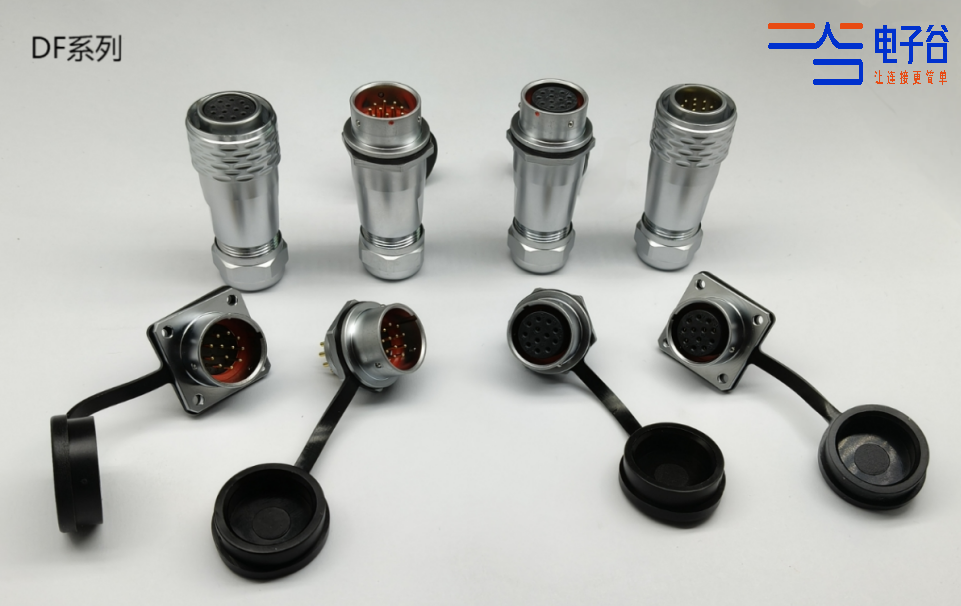

DF全系列提供直式電纜插頭、電纜對接插座、后螺母插座及方形法蘭插座等類型，適應面板安裝、設備對接等場景。例如，DF12的方形法蘭插座、后螺母插座適合固定式設備，而直式電纜插頭、電纜對接插座便于狹小空間布線。

4、全系列焊接芯件

安裝技巧：高效便捷

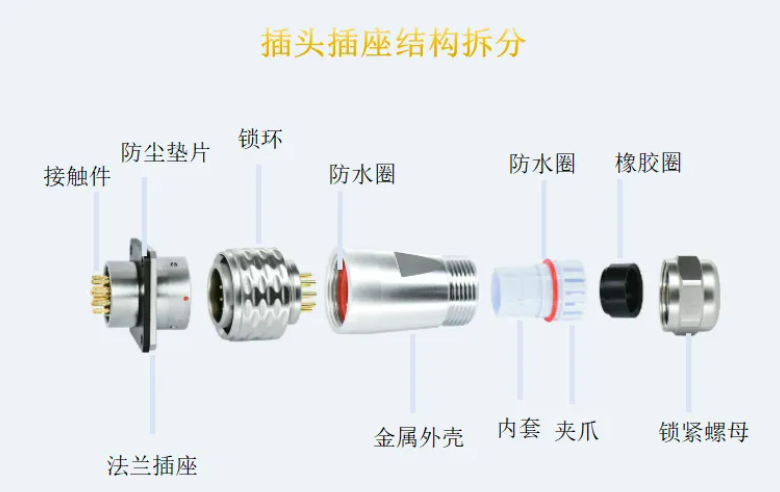

?接線方式 :DF全系列插頭插座接觸件采用焊線連接方式，尾部采用夾爪和防水橡膠圈固定鎖緊布線。

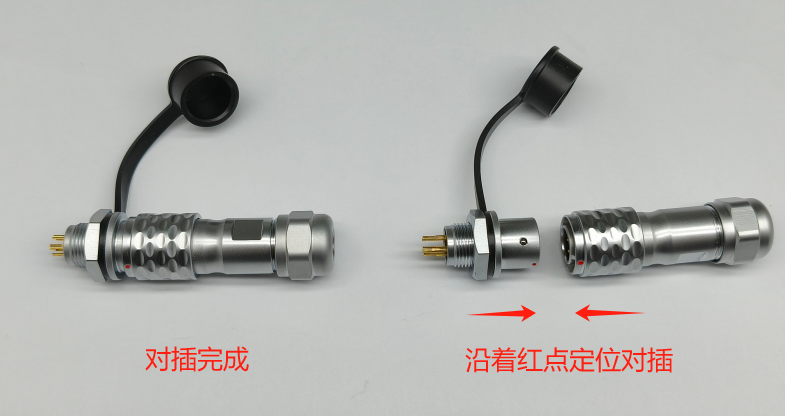

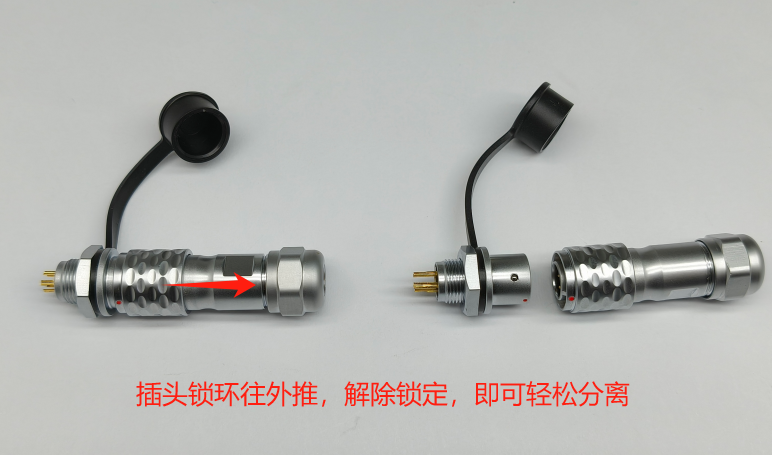

?接插方式：全系列產品設計合理緊湊，安裝簡易，維護方便，插頭插座采用推入式快速鎖緊方式，對插前，插頭插座有紅點標識定位，對插推入聽到“咔嗒”聲即鎖定，抗振防脫。當需要分離插頭插座時，推拉插頭鎖環，即可解除鎖定，輕松拔出插頭插座。
