簡婷

安科瑞電氣股份有限公司 上海嘉定 201801

技術支持18701998775

1政策背景

在新能源蓬勃發展的當下，風電、光伏等清潔能源正逐步成為電力供應的主力軍。但新能源發電具有間歇性、波動性特點，給電網穩定運行帶來了巨大挑戰。如何有效應對新能源發電的這些特性，確保電網能夠安全、穩定地接納新能源電力，成為了當前電力行業亟待解決的關鍵問題。

2用戶需求

隨著"雙碳"戰略的深入推進，風電、光伏裝機量已突破12億千瓦（國家能源局2023年數據），新能源滲透率超過30%的省份已達8個。但風光發電的秒級波動特性，使得電網面臨調頻壓力——傳統火電調節速度（約1Hz/s）已難以匹配新能源的波動特性，亟需構建"毫秒級感知+秒級響應"的新型調頻體系。

3產品介紹

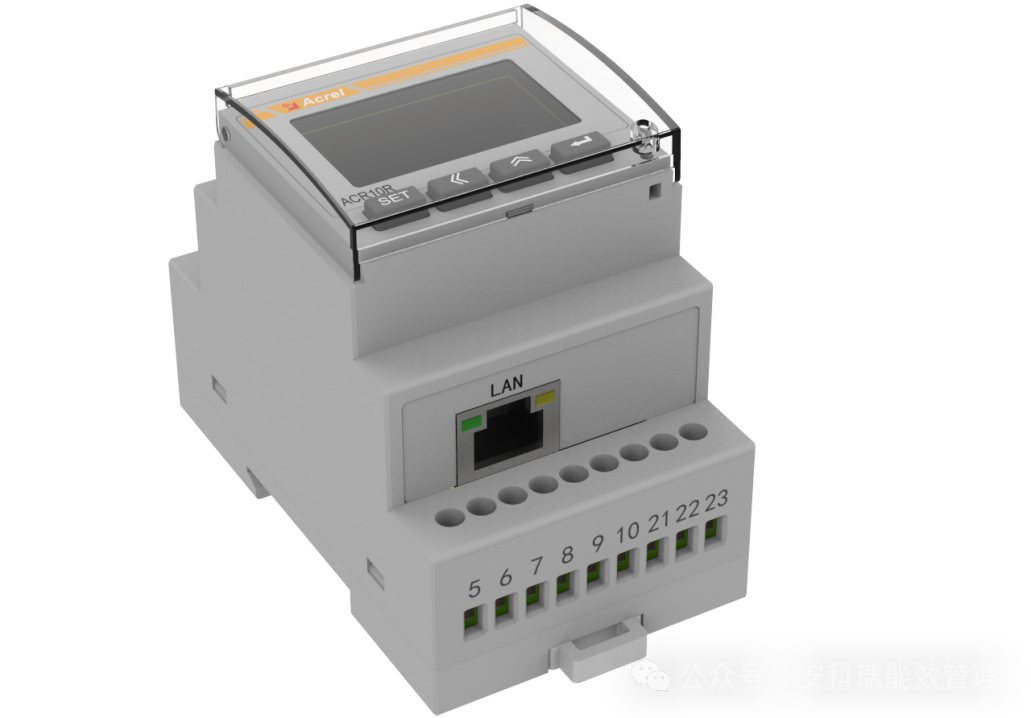

ACR10R-E4S/CE能夠在短的時間內對電網頻率的變化做出反應(需50ms)。其頻率分辨率高達 0.001Hz，能夠測量電網頻率的微小波動，為新能源調峰調頻提供了數據支持。此外，它支持以太網通訊（MODBUS-TCP），相較于常規RS485通訊，其速率更快，可以滿足快速調頻應用的嚴格要求。產品圖片如下：

4如何解決痛點

控制邏輯：能源管理系統借助ACR10R-E4S/CE的精度高和快響應特點，通過MODBUS-TCP協議實時采集電網頻率數據。在電網頻率正常波動范圍內，系統依據常規的自動發電控制（AGC）調節速度進行功率調節；一旦電網頻率或者頻率變化率超出預設的頻率動作死區，系統將啟動一次調頻控制策略，并向各風電機組發送調頻調節信號及機組調頻有功指令，以實現迅速的頻率調整。ACR10R-E4S/CE提供的頻率數據為這一策略的實施提供了堅實支持，使得能源管理系統能夠迅速向風電機組發出調頻調節信號和機組調頻有功指令，確保了一次調頻的執行。

應用場合：新能源場站的一次調頻，慣量調頻，快速調壓以下是一次調頻系統拓撲圖：

5總結

ACR10R-E4S/CE測頻儀的應用，標志著新能源場站從"被動并網"向"主動支撐"的戰略轉型。通過構建"感知-決策-執行"的數字化閉環，不僅解決了頻率失穩風險，更打開了新能源參與電力市場的新空間，為構建新型電力系統提供了關鍵技術支撐。
