雙通道OPA1678-Q1和四通道OPA1679-Q1（OPA167x-Q1）運算放大器提供了比音頻電路中常用的傳統運算放大器更高的系統級性能。OPA167x-Q1放大器在1 kHz時實現了4.5-nV/√Hz的低噪聲密度和0.0001%的低失真，從而提高了音頻信號的保真度。這些器件還提供2-kΩ負載下800mV以內的軌對軌輸出擺動，這增加了凈空并最大限度地提高了動態范圍。

數據手冊：*附件：OPA1679-Q1 汽車類、四通道、低噪聲4.5nV rtHz、低失真120dB音頻運算放大器技術手冊.pdf

為了適應多種音頻產品的電源限制，OPA167x-Q1在僅2mA的電源電流下，可在±2.25V至±18V（或4.5V至36V）的非常寬的電源范圍內工作。這些運算放大器的單位增益穩定，在各種負載條件下具有出色的動態性能，使OPA167x-Q1可用于許多音頻電路。

OPA167x-Q1的溫度范圍規定為-40°C至+125°C。

特征
1?AEC-Q100符合汽車應用標準：
–溫度等級1：-40°C至+125°C，TA
?低噪聲：1 kHz時為4.5 nV/√Hz
?低失真：1 kHz時為0.0001%
?高開環增益：114 dB
?低靜態電流：
–每個通道2 mA
?低輸入偏置電流：10 pA（典型值）
?轉換速率：9 V/μs
?寬增益帶寬：16 MHz（G=1）
?軌對軌輸出
?供應范圍廣：
–±2.25 V至±18 V，或4.5 V至36 V
?可用套餐：
–雙聲道：SOIC-8（預覽版）
四：小QFN-16

引腳功能和配置

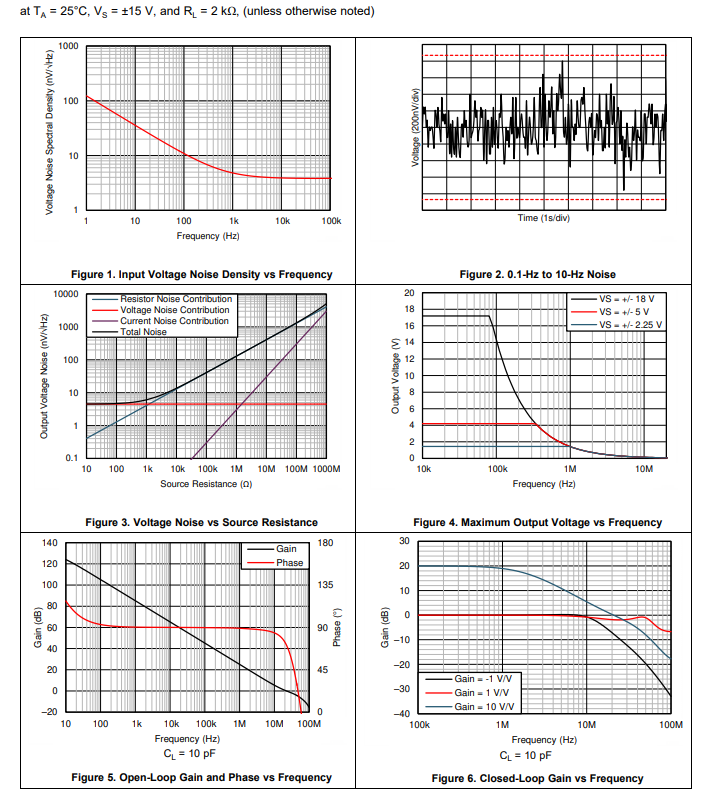

典型特性

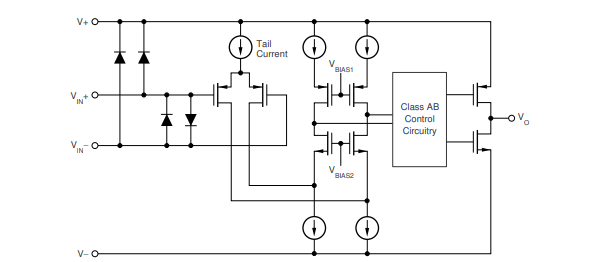

功能方框圖

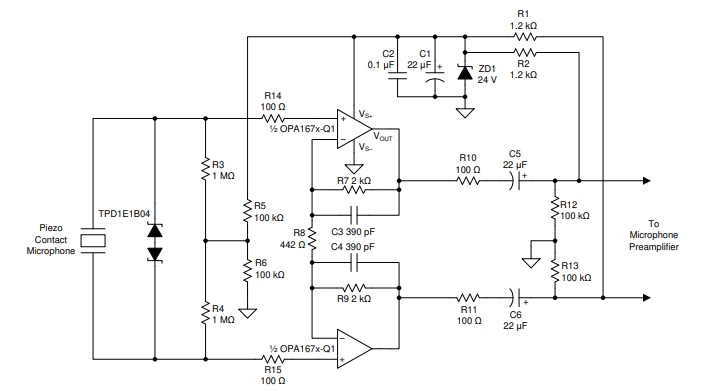

典型應用
接觸式或表面式麥克風可用于測量汽車測試應用中的表面壓力。最多接觸式麥克風使用壓電元件將樂器體內的振動轉換為電壓其可以被放大或記錄。OPA167x-Q1的低噪聲和低輸入偏置電流使該器件是壓電元件高阻抗前置放大器的絕佳選擇。該前置放大器電路提供壓電元件具有高輸入阻抗，但對于驅動長電纜線路具有低輸出阻抗。電路也設計為由48V幻象電源供電，這在專業人士中很常見麥克風前置放大器和錄音控制臺。
以下電路的TINA-TI?仿真示意圖可在OPA1679-Q1產品文件夾。

應用
?遠程通信控制單元
?緊急呼叫（eCall）
?售后遠程信息處理
?汽車主機
?汽車主動降噪
?汽車外部放大器
