LM290xLV-Q1 系列包括雙路 LM2904LV-Q1 和四路 LM2902LV-Q1 運算放大器。這些器件可在 2.7V 至 5.5V 的電源電壓范圍下工作。

數據手冊：*附件：LM2902LV-Q1 汽車類、四通道、5.5V、1MHz、3mV失調電壓運算放大器技術手冊.pdf

在對成本敏感的低壓應用中，這些運算放大器可作為 LM2904-Q1 和 LM2902-Q1 的替代產品。LM290xLV-Q1 器件可在低電壓下可提供比 LM290x-Q1 器件更佳的性能，并且功耗更低。這些運算放大器具有單位增益穩定性，并且在過驅情況下不會出現相位反轉。ESD 設計為 LM290xLV-Q1 系列提供 2kV 的 HBM 規格。

LM290xLV-Q1 系列采用業界通用封裝。可用的封裝包括 SOIC、VSSOP 和 TSSOP 封裝。

特性
? 適用于成本敏感型系統的業界通用放大器
? 低輸入失調電壓：±1mV
? 共模電壓范圍包括接地
? 單位帶寬增益積：1MHz
? 低寬帶噪聲：40nV/√Hz
? 低靜態電流：90μA/通道
? 單位增益穩定
? 可在 2.7V 至 5.5V 的電源電壓下運行
? 提供雙通道和四通道型號
? 嚴格的 ESD 規格：2kV HBM、1kV CDM
? 擴展工作溫度范圍：–40°C 至 125°C

引腳功能和配置

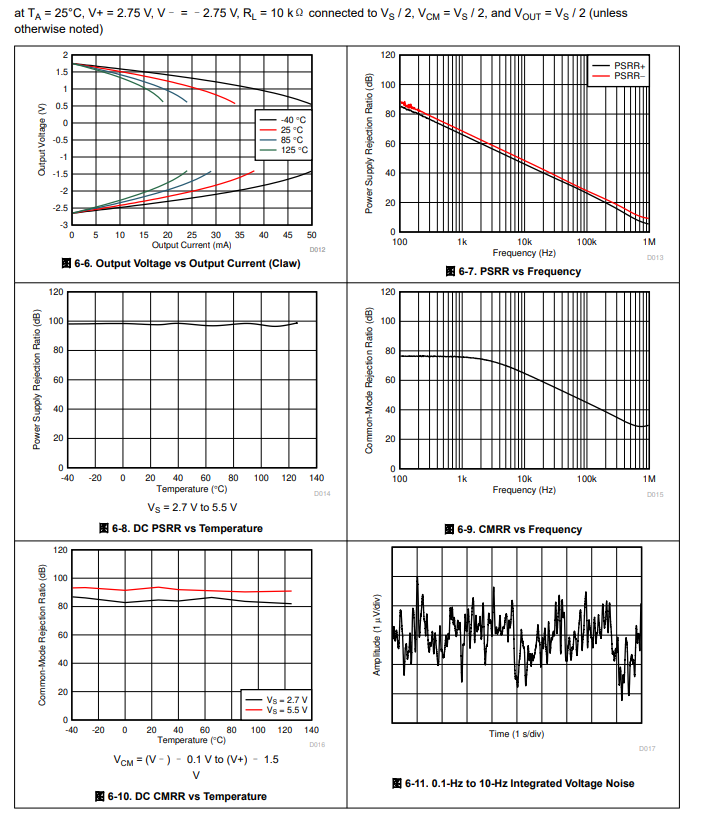

典型特性

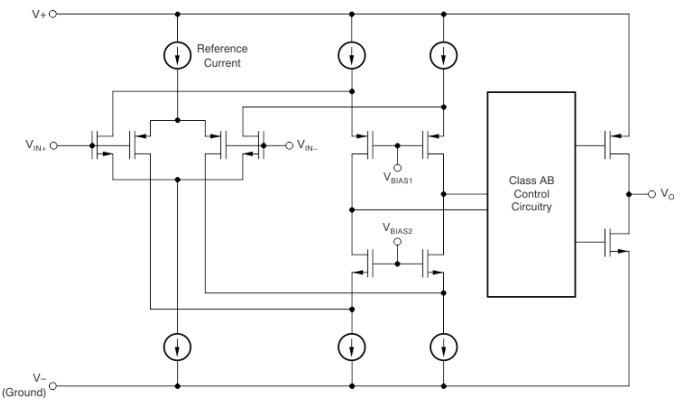

功能方框圖

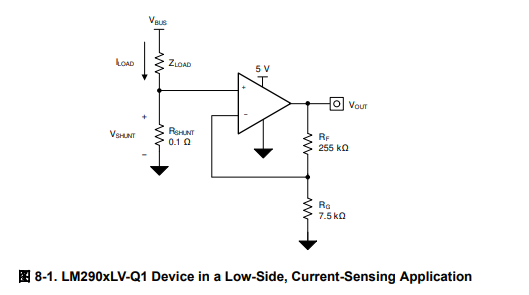

典型應用

應用
? 針對 AEC-Q100 1 級應用進行了優化
? 信息娛樂系統與儀表組
? 被動安全
? 車身電子裝置和照明
? 混合動力汽車/電動汽車逆變器和電機控制
? 車載充電器 (OBC) 和無線充電器
? 動力總成電流傳感器
? 高級駕駛輔助系統 (ADAS)
? 單電源、低側、單向電流感應電路
