在電子領域，示波器堪稱電子工程師洞察電路信號奧秘的關鍵 “眼睛”。而示波器探頭，作為連接示波器與被測電路的橋梁，其選擇對測量結果的準確性與精度影響重大。本文將深入剖析示波器 1x 和 10x 探頭的區別，為工程師們在實際工作中精準選擇探頭提供有力參考。

為何區分 1x 和 10x 探頭如此重要？
在電路測試中，不同的信號特性需要適配不同的探頭設置。1x 和 10x 探頭在多個關鍵方面存在差異，這些差異直接決定了它們的適用場景。了解這些區別，能幫助工程師避免測量誤差，獲取更可靠的測試數據。
一、衰減比：信號傳遞的核心差異
示波器探頭的 1x 和 10x 檔位，最直觀的不同就體現在信號衰減比上。
1x 檔位：原汁原味的信號傳遞：選擇 1x 檔位時，探頭如同信號的 “忠實搬運工”，信號以 1:1 的比例毫無衰減地直接傳遞給示波器。這使得被測信號能原汁原味地呈現在示波器中，非常適合測量低電壓信號，比如芯片引腳輸出的微弱控制信號，其幅值可能僅有幾百毫伏，1x 檔位能夠精準捕捉信號原貌。
10x 檔位：高電壓的 “縮放器”：10x 檔位則像是給信號安裝了一個 “縮放器”，對信號進行 10:1 的衰減操作，即將信號強度減弱至原本的十分之一后，再輸送至示波器。當面對高電壓信號，如開關電源輸出的幾百伏直流電壓，10x 檔位憑借衰減功能，將高壓信號轉化為示波器可安全測量的范圍。

二、輸入阻抗：影響測量的關鍵因素
輸入阻抗是區分 1x 和 10x 探頭的又一重要特性。

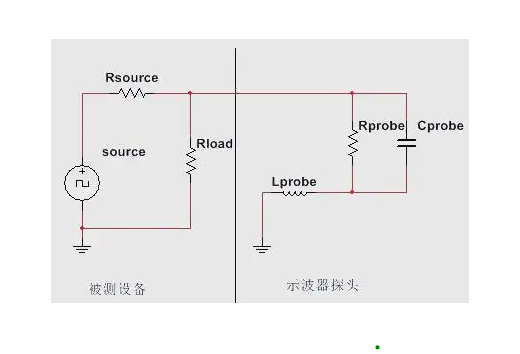

1x 探頭：較低的輸入阻抗：一般而言，1x 探頭的輸入阻抗相對較低。以常見的無源探頭為例，1x 無源探頭輸入阻抗基本不計，與示波器內部本身的 1MΩ 相加，總輸入阻抗約為 1MΩ。在測量驅動能力較弱的信號源，像某些傳感器輸出信號（其內阻較大）時，若使用 1x 探頭，探頭會如同一個 “大負載”，從信號源汲取過多能量，嚴重影響信號源原本的輸出狀態，導致測量結果失真。
10x 探頭：高輸入阻抗的優勢：10x 探頭的輸入阻抗則顯著較高。10X 高阻無源探頭輸入阻抗為 9MΩ，加上示波器內部 1MΩ，總輸入阻抗達到 10MΩ（實際上 10X 無源探頭上標識的 10MΩ 輸入阻抗包含了示波器的 1MΩ，探頭自身阻抗為 9MΩ）。因其高輸入阻抗，10x 探頭對被測電路的影響極小，能夠近乎無損地獲取信號，保障測量準確性。
三、帶寬：高頻信號測量的決定性指標
帶寬是衡量示波器探頭能否準確測量高頻信號的關鍵指標。
1x 探頭：帶寬相對較窄：通常情況下，1x 檔位的探頭帶寬相對較窄，一般可能僅在 6 - 7MHz 左右。這就限制了其在高頻信號測量領域的發揮，僅適用于低頻小信號的測量，如電源紋波這類低頻信號的監測。
10x 探頭：寬頻應對高速信號：10x 檔位的探頭通常具備更寬的帶寬，甚至能達到全帶寬狀態，能夠輕松應對高速信號的測量需求。在通信領域，如測量高速串行數據信號（其頻率往往高達數 GHz）時，只有 10x 探頭能夠憑借其寬頻特性，準確還原信號的細節與變化，為工程師提供可靠的測量數據，助力通信電路的調試與優化。
四、測量精度與準確度：復雜因素下的權衡
對于工程師們關心的測量精度和準確度問題，1x 和 10x 探頭各有特點。
精度：多因素共同影響：精度指的是測量結果與真實值之間的接近程度。從理論層面看，1x 檔位由于沒有信號衰減，似乎更能直接反映被測信號的真實狀況。但在實際測量環境中，測量精度受到諸多因素的共同影響，除了探頭的衰減比，探頭的輸入阻抗、帶寬以及示波器本身的性能等都會干擾測量精度。例如，在測量高頻信號時，1x 探頭因帶寬限制，可能無法準確跟蹤信號的快速變化，導致測量精度大打折扣；而 10x 探頭雖然對信號進行了衰減，但其寬頻特性和高輸入阻抗在一定程度上減少了信號傳輸過程中的損耗與干擾，在某些復雜測量場景下，其測量精度并不遜色于 1x 探頭。
準確度：外界因素干擾：準確度是指多次測量結果的平均值與真實值的接近程度。理論上，只要正確設置示波器并合理選擇探頭檔位，1x 和 10x 檔位的準確度應無顯著差異。當使用 10x 檔位時，雖然信號被衰減了 10 倍，但示波器會相應地將讀數擴大 10 倍以還原實際電壓值。不過在實際應用中，由于存在噪聲、電磁干擾等外界因素，不同檔位下的測量準確度可能會出現偏差。比如在電磁環境復雜的工業現場，1x 探頭由于輸入阻抗低，更容易受到外界干擾，導致測量結果波動較大，影響準確度；而 10x 探頭相對而言受干擾程度較小，測量結果的穩定性和準確度更有保障。
總結：精準選擇，提升測試效率
綜上所述，示波器探頭的 1x 和 10x 檔位在衰減比、輸入阻抗、帶寬以及測量精度和準確度等方面存在明顯區別。在實際工作中，工程師們應根據被測信號的特性，如電壓幅度大小、頻率高低、信號源驅動能力強弱，以及測量環境等因素，綜合權衡，精準選擇合適的探頭檔位。對于小幅度、低頻信號，或是對測量精度要求極高且被測信號源驅動能力較強的場景，1x 檔位或許是更優之選；而面對大幅度、高頻信號，或是需要盡量減少對被測電路影響的情況，10x 檔位則能充分發揮其優勢，為電路測試與調試工作提供堅實保障，助力電子工程師們高效解決各類電路問題。
